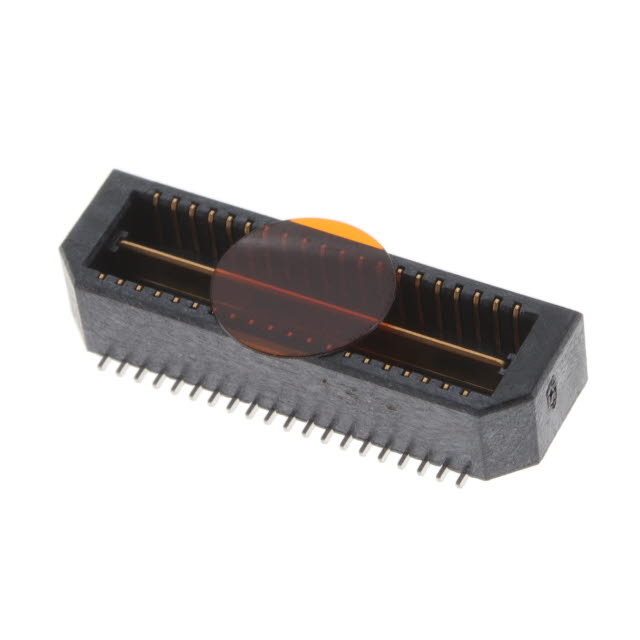

QTE-020-01-L-D-A-K-TR

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距40p双排排针 线对板连接器, QTE系列, 直角, 表面
供应商型号: QTE-020-01-L-D-A-K-TR
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) QTE-020-01-L-D-A-K-TR

QTE-020-01-L-D-A-K-TR概述


    产品简介


    本文将详细介绍一款由Samtec公司设计和制造的电子元器件——QTE系列双排高密度终端组装件。这款产品主要用于多种应用场景,如高速通信设备、工业控制设备、计算机网络系统以及汽车电子等领域。它的主要功能是在电路板上实现多引脚、高密度的连接,以满足现代电子设备对小型化和高性能的要求。

    技术参数


    以下是该产品的关键技术参数和规格:
    - 尺寸:单个位置的最大宽度为0.1680英寸(4.267毫米)。
    - 材料:绝缘体采用LCP材质,阻燃等级达到UL94V-0;接触部分采用磷青铜材质。
    - 引脚镀层:提供多种镀层选择,包括3µ"闪金(T-1SXX-XX-F, T-1G1-XX-F)、10µ"轻金(T-1SXX-XX-L, T-1G1-XX-L)、30µ"重金(T-1SXX-XX-H, T-1G1-XX-G)等。
    - 工作温度范围:-40°C至85°C。
    - 封装选项:提供托盘(标准包装)和带状卷装(最多60个位置,带导轨的最多40个位置)两种包装方式。

    产品特点和优势


    - 高密度连接:通过双排设计实现高密度引脚布局,提高电路板空间利用率。
    - 多种镀层选择:根据不同应用场景需求,提供了多种镀层选择,增强了产品的通用性和可靠性。
    - 多种包装选项:提供托盘和带状卷装两种包装方式,方便客户根据实际需要进行选择。
    - 坚固耐用:采用磷青铜材料作为接触部分,具有良好的耐磨性和抗腐蚀性。

    应用案例和使用建议


    QTE系列双排高密度终端组装件广泛应用于各种高性能电子设备中。例如,在工业控制系统中,这些组装件被用于连接控制器和传感器;在高速通信设备中,它们则用于信号传输。对于实际应用中的使用建议,可以考虑以下几个方面:
    - 引脚镀层选择:根据具体的应用场景,选择合适的引脚镀层,以保证长期稳定可靠的工作。
    - 合理布局:在电路板上的布置要尽量避免信号干扰,特别是高频信号部分。
    - 正确的装配方法:根据产品说明,采用正确的装配方法,以确保安装过程中的安全和准确。

    兼容性和支持


    - 兼容性:该产品与市面上主流的电路板材料和组件高度兼容,适用于多种工业标准。
    - 技术支持:Samtec公司提供了详细的技术文档和支持服务,包括安装指南、故障排查手册等。对于需要进一步技术支持的用户,可以通过电话或电子邮件联系公司的客户服务部门。

    常见问题与解决方案


    在使用过程中,用户可能会遇到一些常见问题。以下是几个典型问题及其解决办法:
    - 插入力过大:检查是否选择了合适的插入工具,或者是否需要手动放置带有锁定夹的组件。
    - 引脚损坏:确保按照正确的步骤进行安装,并避免对引脚施加过大的外力。
    - 信号质量不佳:检查是否选择了正确的引脚镀层,以及引脚与电路板之间的焊接质量。

    总结和推荐


    综上所述,QTE系列双排高密度终端组装件凭借其高密度连接、丰富的镀层选择、多样化的包装选项以及坚固耐用的特点,成为了众多高性能电子设备的理想选择。对于需要在有限空间内实现高密度连接的应用场合,这款产品无疑是一个优秀的选择。建议广大用户在选购时仔细评估自身需求,结合产品的特性和优势做出决定。

QTE-020-01-L-D-A-K-TR参数

参数
触头镀层厚度 - 柱(配接) -
颜色 -
间距 800μm
端接 焊盘
排数 2
长度- 堆叠高度 -
针脚数 40pin
触头镀层 - 柱(配接) -
长*宽*高 20mm(长度)*7.11mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QTE-020-01-L-D-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTE-020-01-L-D-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) SAMTEC QTE-020-01-L-D-A-K-TR QTE-020-01-L-D-A-K-TR数据手册

QTE-020-01-L-D-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 35
100+ ¥ 33
500+ ¥ 32
2500+ ¥ 31
5000+ ¥ 30
库存: 5400
起订量: 1 增量: 450
交货地:
最小起订量为:1
合计: ¥ 35
