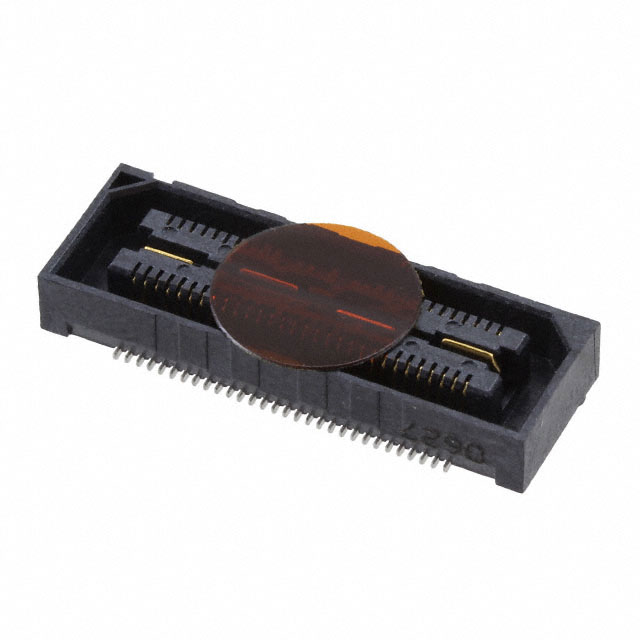

QSH-030-01-C-D-A-K-TR

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距60p双排排母 插座, QSH系列, 直角, 表面
供应商型号: 3748154
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) QSH-030-01-C-D-A-K-TR

QSH-030-01-C-D-A-K-TR概述


    产品简介




    产品名称: QSH-XXX-01-X-D-XXX-X-XX

    产品类型: 双行高密度插座组装件

    主要功能: 该产品设计用于提供稳定的电气连接,支持多位置(每排可选30、60、90、120、150个位置),并具有多种安装选项以适应不同需求。

    应用领域: 适用于各类电子设备,包括但不限于通信设备、计算机系统、消费电子产品等。


    技术参数




    - 位置数: 每排可选择30、60、90、120、150个位置(某些位置需特别注明)
    - 双行规格: 支持双行配置
    - 锁紧片选项: 锁紧片(LC)(仅手动放置)
    - 引导柱选项: 引导柱(GP)(适用于最大90个位置)
    - 摩擦锁选项: 摩擦锁(FL)
    - 锁定装置选项: 锁定装置(RT1)(必须选择对齐针(-A)选项)
    - 卡扣选项: 卡扣(L)
    - 镀层选项:
    - 选择性金30微英寸(S)
    - 选择性金3微英寸(F)
    - 轻微选择性金10微英寸(L)
    - 高密度金30微英寸(H)
    - 电抛光选择性金50微英寸(C)


    产品特点和优势




    1. 高可靠性: 确保电气连接的稳定性和可靠性。
    2. 多样化的配置: 支持多种安装选项,满足不同应用需求。
    3. 兼容性强: 具有广泛的兼容性,易于与其他电子元件集成。
    4. 耐用性: 采用优质材料,确保长期使用不损坏。


    应用案例和使用建议




    应用场景:
    - 用于计算机主板上的内存插槽。
    - 用于路由器和其他网络设备的高密度接口。
    - 用于消费电子产品的信号传输。

    使用建议:
    - 根据具体应用需求选择合适的位数和安装选项。
    - 注意插入力高的情况,需手动放置含有锁紧片(-LC)的组装件。
    - 使用引导柱(-GP)选项时,确保最大位置数不超过90个。


    兼容性和支持




    - 兼容性: 与多种标准尺寸的PCB相兼容,适合各种安装方式。
    - 支持: 供应商提供了详细的安装指南和技术支持,有助于用户解决在安装过程中遇到的问题。


    常见问题与解决方案




    1. 问题: 插入力过高
    - 解决方案: 手动放置含有锁紧片(-LC)的组装件。

    2. 问题: 多个银行的部分无法正确对齐
    - 解决方案: 每行交替侧面检查,确保多次插入时的稳定性。

    3. 问题: 金镀层质量不一致
    - 解决方案: 根据需求选择合适的镀层选项,并确保按照供应商建议的操作流程进行操作。


    总结和推荐




    QSH-XXX-01-X-D-XXX-X-XX是一款高可靠性的双行高密度插座组装件,具有多种配置选项和广泛的应用范围。该产品在电信、计算机和消费电子等多个领域均有出色表现。我们强烈推荐该产品用于需要稳定、可靠电气连接的应用场合。

QSH-030-01-C-D-A-K-TR参数

参数
排数 2
长度- 堆叠高度 -
针脚数 60pin
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
间距 500μm
端接 焊盘
长*宽*高 21.27mm(长度)*7.49mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QSH-030-01-C-D-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSH-030-01-C-D-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) SAMTEC QSH-030-01-C-D-A-K-TR QSH-030-01-C-D-A-K-TR数据手册

QSH-030-01-C-D-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
