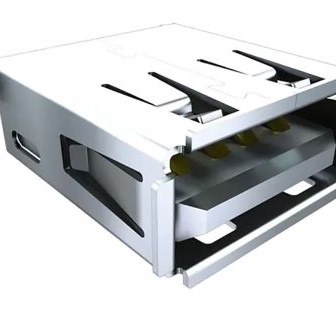

USB-A-S-F-W-SM2-R

产品分类: USB/DVI/HDMI 连接器
厂牌: SAMTEC
产品描述: Samtec USB2.0A USB连接器, USB-A系列, 1端口, 表面安装端接
供应商型号: 200-USBASFWSM2R
供应商: Mouser
标准整包数: 1
SAMTEC USB/DVI/HDMI 连接器 USB-A-S-F-W-SM2-R

USB-A-S-F-W-SM2-R概述

    USB-A Surface Mount Connector 技术手册

    产品简介


    USB-A表面贴装(Surface Mount)连接器是一种用于计算机、消费电子设备和其他电子系统的标准化接口。该连接器主要用于支持高速数据传输和电源供应,适用于多种应用领域,如个人电脑、打印机、键盘、鼠标、手机充电站等。

    技术参数


    以下是USB-A表面贴装连接器的主要技术参数:
    | 参数 | 值 |

    | 连接器类型 | USB-A |
    | 配置 | 单个 |
    | 表面处理 | 选择性镀金(.000030英寸),尾部为镀锡(.000030英寸) |
    | 颜色 | 黑色、白色 |
    | 终端方式 | 表面贴装2 |
    | 罗氏合规性 | 符合RoHS标准 |
    | 推荐PCB布局尺寸 | 15.00mm x 6.15mm |
    | 最大高度 | 5.35mm |
    | 引脚间距 | 1.10mm |

    产品特点和优势


    1. 符合RoHS标准:环保设计,符合欧盟环保要求。
    2. 表面处理:采用选择性镀金处理,提高了连接器的耐磨性和抗腐蚀性。
    3. 多种颜色选项:提供黑色和白色两种颜色,方便根据应用需求选择。
    4. 表面贴装技术:适合自动化生产和回流焊接工艺,提高了生产效率和可靠性。

    应用案例和使用建议


    应用案例:
    - 笔记本电脑:作为USB接口的连接器。
    - 打印机:连接外部设备进行数据传输。
    - 键盘和鼠标:连接外部输入设备。
    使用建议:
    - 在安装过程中,确保焊盘设计符合推荐的尺寸,以避免焊接不良导致的连接问题。
    - 使用合适的工具和方法进行焊接,确保引脚接触良好。
    - 保持连接器周围区域清洁,避免灰尘和污垢影响电气性能。

    兼容性和支持


    该连接器与其他标准的USB-A接口设备完全兼容。SAMTEC公司提供了全面的技术支持,包括产品选型指南、安装指导和技术文档。此外,还提供售后服务,确保客户能够顺利使用产品。

    常见问题与解决方案


    1. 问题:连接器接触不良
    - 解决办法:检查焊接质量,确保焊点无虚焊和短路现象。
    2. 问题:接触电阻过高
    - 解决办法:重新焊接,并确保焊接温度和时间控制得当。
    3. 问题:外观缺陷
    - 解决办法:检查包装和运输过程中的防护措施,确保运输安全。

    总结和推荐


    USB-A表面贴装连接器是一款高可靠性的电子元器件,具有良好的电气性能和机械稳定性。该产品在多种应用中表现优异,特别适合需要高精度焊接和长寿命的应用环境。推荐使用该连接器,以满足现代电子设备对高性能接口的需求。

USB-A-S-F-W-SM2-R参数

参数
触头数量 4
类型 USB-A
公母头 插座
规格 -
额定电压 30V(AC)
端口数 1
安装方式 水平安装,贴片安装
零件状态 在售
包装方式 托盘
