QTH-030-02-C-D-A-K-TR

厂牌: SAMTEC
产品描述: 焊盘 500μm 2 60pin SMD,P=0.5mm 贴片安装 20mm(长度)*7.11mm(高度)
供应商型号: 4178286
供应商: 海外现货
标准整包数: 1

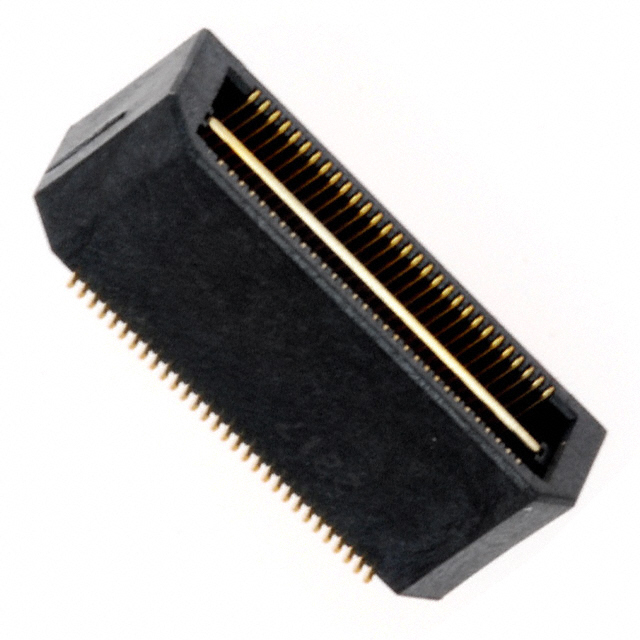

SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) QTH-030-02-C-D-A-K-TR

QTH-030-02-C-D-A-K-TR概述


    产品简介


    基本介绍
    本文档介绍了Samtec公司生产的QTH-30-XX-D-XX-A系列双行高密度终端装配(Double Row High Speed Terminal Assembly)。这些组件适用于多种电气连接场合,提供高度可靠的信号传输和电源分配。此系列产品广泛应用于通信、计算机、消费电子以及工业控制等多个领域。

    技术参数


    主要规格
    - 位置数:可选30, 60, 90, 120, 150个位置(每行)
    - 行间距:标准行间距,具体根据型号确定
    - 镀层选项:
    - 3微英寸选择性金在接触区域,无铅焊锡尾部(F选项)
    - 10微英寸选择性金在接触区域,无铅焊锡尾部(L选项)
    - 30微英寸金在接触区域,3微英寸金在尾部(H选项)
    - 50微英寸选择性金在接触区域,无铅焊锡尾部(C选项)
    - 导线样式:
    - 01型:0.1680英寸
    - 02型:0.2861英寸
    - 03型:0.4043英寸
    - 04型:0.6001英寸
    - 05型:0.7181英寸
    - 06型:0.8361英寸
    - 07型:0.9542英寸
    - 08型:1.1511英寸
    - 09型:0.5224英寸
    - 10型:0.5618英寸
    - 绝缘材料:LCP(UL94V-0级),黑色
    - 终端材料:磷青铜
    尺寸和公差
    - 公差细节参照图纸中的具体尺寸标注
    - 长度:取决于型号和配置
    - 宽度:参照图纸中的具体尺寸标注
    - 导线长度:参见具体型号说明

    产品特点和优势


    独特功能
    - 高密度连接:能够在一个较小的空间内实现更多连接点,适合高密度电路设计。
    - 多样的镀层选项:用户可根据需求选择合适的镀层,提高可靠性和使用寿命。
    - 多样化的导线样式:为不同应用提供灵活的选择。
    - 锁定和固定机制:提供多种锁定和固定机制,确保连接稳定可靠。
    - 兼容性:可以与多种标准接插件配合使用,适应各种应用场景。
    市场竞争力
    QTH-30-XX-D-XX-A系列双行高密度终端装配在市场上具有明显的竞争优势。其灵活性和可靠性使其成为众多电子制造商的首选产品。

    应用案例和使用建议


    实际应用案例
    QTH-30-XX-D-XX-A系列产品被广泛应用于各类高速数据传输系统中,如服务器背板连接、网络交换机、医疗设备及高端工业控制系统。
    使用建议
    - 安装注意事项:在安装过程中,请确保所有的连接点都已正确对齐,并按照制造商的指示进行操作。
    - 维护保养:定期检查连接状态,确保长期稳定运行。若发现任何损坏或松动,请及时更换或重新安装。
    - 应用场景:由于其高密度特性,建议在空间受限的环境中使用。

    兼容性和支持


    兼容性
    - QTH-30-XX-D-XX-A系列产品可以与标准接插件和连接器兼容,具体兼容性请参阅官方文档。
    支持和维护
    - Samtec公司提供全面的技术支持和售后服务,确保客户能够顺利使用并获得最佳体验。

    常见问题与解决方案


    问题及解决方案
    - Q: 如何确认正确的导线长度?
    - A: 参考具体型号的规格书,或者直接联系制造商获取详细信息。

    - Q: 如何正确安装QTH-30-XX-D-XX-A系列?
    - A: 严格按照产品手册的指导进行安装,确保所有连接点对齐并且固定牢固。

    - Q: 为什么某些导线样式不可用?
    - A: 根据型号的不同,部分导线样式可能不适用于特定的应用场景。请联系制造商获取更多信息。

    总结和推荐


    QTH-30-XX-D-XX-A系列双行高密度终端装配凭借其高密度连接、多样化配置和卓越的可靠性,在众多应用场景中表现出色。对于需要紧凑设计和高可靠性连接的场合,该产品无疑是理想之选。强烈推荐给需要高性能连接解决方案的用户。

QTH-030-02-C-D-A-K-TR参数

参数
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
间距 500μm
端接 焊盘
排数 2
长度- 堆叠高度 -
针脚数 60pin
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QTH-030-02-C-D-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-030-02-C-D-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) SAMTEC QTH-030-02-C-D-A-K-TR QTH-030-02-C-D-A-K-TR数据手册

QTH-030-02-C-D-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
