QSS-050-01-L-D-A

厂牌: SAMTEC
产品描述: Samtec 0.635mm间距100p双排排母 排母条, QSS系列, 直角, 表面
供应商型号: 2856544
供应商: 海外现货
标准整包数: 1

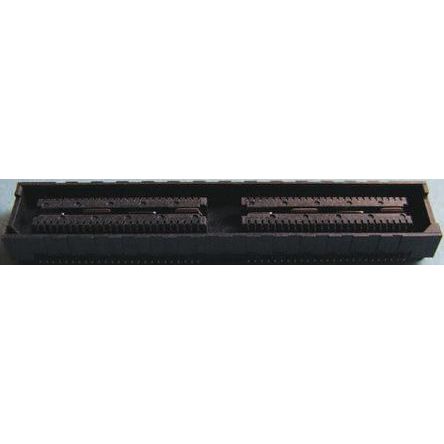

SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) QSS-050-01-L-D-A

QSS-050-01-L-D-A概述


    产品简介


    QSS-25-XX-XXX-D-XXX-X-XX 系列双排高密度插座
    QSS-25-XX-XXX-D-XXX-X-XX 系列插座是一种专为高密度连接设计的双排插座,广泛应用于电信、数据通信、工业控制、汽车电子等领域。该系列插座以其优异的电气特性和坚固耐用的机械性能,成为众多高端应用的理想选择。

    技术参数


    - 插针间距:0.025英寸(0.635毫米)
    - 位置数:25
    - 双排选项:可用(QSS-25-XX-D-XX)
    - 锁定选项:-LC(使用 LC-08-TM-01,参见图2,页2)
    - 引导柱选项:-GP(参见图4,页3)
    - 锁紧螺丝选项:-LS2(参见图5,页3)
    - 接触电镀选项:
    - -F:3μ"闪镀金,接触区,尾部为哑光锡
    - -L:10μ"轻镀金,接触区,尾部为哑光锡
    - -H:30μ"重镀金,接触区,尾部为3μ"金
    - -C:50μ"重镀金,接触区,尾部为哑光锡
    - -STL:30μ"重选择性镀金,接触区,尾部为锡铅
    - -FTL:3μ"闪镀金,接触区,尾部为锡铅
    - 封装选项:-BLANK(盘装),-TR(带装),-FR(全卷带装)
    - 绝缘材料:LCP,UL94V-0,黑色
    - 接触材料:磷青铜
    - 接地平面材料:磷青铜
    - 最小接触保持力:6盎司
    - 最小接地平面保持力:8盎司

    产品特点和优势


    QSS-25-XX-XXX-D-XXX-X-XX 系列插座具备多项独特优势,使其在高密度连接应用中表现出色:
    - 高可靠性:采用高质量的磷青铜材料,确保长期稳定运行。
    - 多种电镀选项:提供多种电镀选项以满足不同应用场景的需求,如闪镀金、轻镀金、重镀金等。
    - 锁定与引导机制:提供锁定夹(-LC)、引导柱(-GP)和锁紧螺丝(-LS2)等多种锁定与引导选项,提高装配精度。
    - 兼容性强:适用于多种应用场景,包括电信、数据通信、工业控制和汽车电子等。

    应用案例和使用建议


    应用案例:QSS-25-XX-XXX-D-XXX-X-XX 系列插座在某大型数据中心项目中得到了广泛应用,通过其高密度和稳定的电气性能,实现了高效的数据传输。
    使用建议:
    - 插入力度:由于高插入力度需求,推荐手动安装含有 -LC 选项的组件。
    - 检查频率:对于多银行组件,应每行交替侧面进行一次检查。
    - 包装选项:可根据订单量选择合适的包装选项,如盘装、带装或全卷带装。

    兼容性和支持


    - 兼容性:QSS-25-XX-XXX-D-XXX-X-XX 系列插座可与其他特定型号组件搭配使用,具体型号请参考产品手册中的说明。
    - 支持和服务:SAMTEC 提供全面的技术支持和售后服务,如有任何问题,请联系官方客服。

    常见问题与解决方案


    1. 问题:高插入力度影响自动化安装
    - 解决方案:手动安装所有含 -LC 选项的组件。
    2. 问题:接触保持力不足
    - 解决方案:确认所选电镀选项符合要求,且安装过程中未损坏组件。
    3. 问题:无法正确识别组件位置
    - 解决方案:检查并确保所有锁定和引导选项已正确安装。

    总结和推荐


    QSS-25-XX-XXX-D-XXX-X-XX 系列插座凭借其高可靠性、多种电镀选项和灵活的锁定与引导机制,在高密度连接应用中表现出色。无论是电信、数据通信还是工业控制领域,该系列插座都是值得信赖的选择。强烈推荐用于需要高密度、高可靠性的应用场景。

QSS-050-01-L-D-A参数

参数
针脚数 100pin
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
间距 640μm
端接 焊盘
排数 2
长度- 堆叠高度 -
长*宽*高 41.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QSS-050-01-L-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSS-050-01-L-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) SAMTEC QSS-050-01-L-D-A QSS-050-01-L-D-A数据手册

QSS-050-01-L-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
