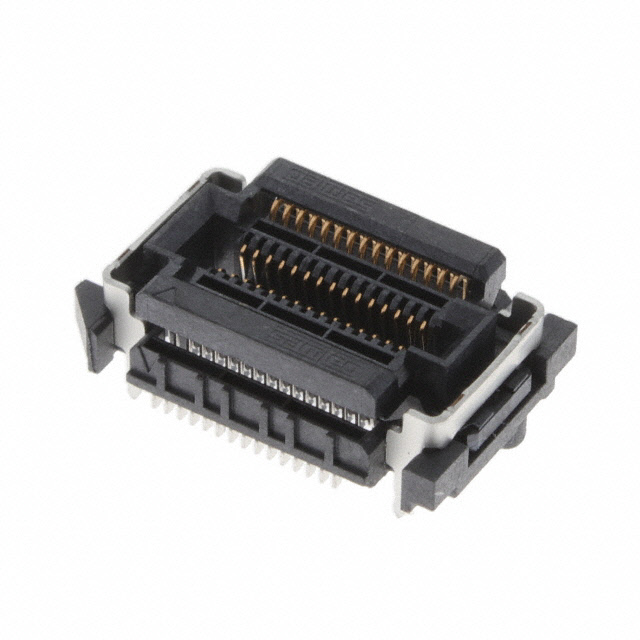

FS5-15-04.0-L-DV-TH-K-TR

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距15p双排排母 插座, FS5系列, 垂直, 表面
供应商型号: SR-FS5-15-04.0-L-DV-TH-K-TR
供应商: 海外现货
标准整包数: 350

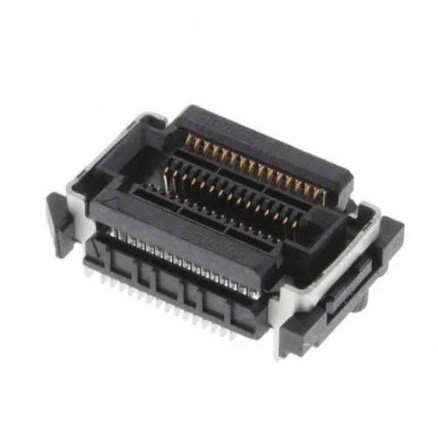

SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) FS5-15-04.0-L-DV-TH-K-TR

FS5-15-04.0-L-DV-TH-K-TR概述

    电子元器件产品技术手册解析

    产品简介


    FS5系列浮动装配插座(FS5 Socket Floating Assembly)是一种适用于高密度连接应用的电子元器件。其设计目标是提供一种能够适应不同连接需求并具有优异电气性能的解决方案。FS5系列产品特别适用于汽车电子、工业自动化和通信设备等领域,由于其具备可靠的机械性能和电气性能,能够在苛刻的工作环境中保持稳定运行。

    技术参数


    FS5系列浮动装配插座的主要技术参数如下:
    - 连接器位置数量:每行最多15个或30个位置。
    - 行规格:双垂直引脚(DOUBLE VERTICAL LEAD STYLE)。
    - 接触件镀层:轻选择性镀层,接触部分最小为10AU / 50NI,尾部为哑光锡。
    - 包装方式:可选带状和卷装(TAPE & REEL)。
    - 焊接片:通过孔焊接(THRU HOLE),或表面贴装(SURFACE MOUNT)。
    - 材料:绝缘体为液晶聚合物(LCP),颜色为黑色;UL 94 VO防火等级。接触件为铍铜(BeCu)材质,焊接片为磷青铜(PHOS BRONZE)。

    产品特点和优势


    FS5系列浮动装配插座的主要特点包括:
    - 可靠性高:具备优良的电气性能,能有效防止信号传输过程中的干扰和失真。
    - 适应性强:采用浮动设计,可以在一定程度上吸收机械应力,保证长时间稳定工作。
    - 易于安装:具有标准化的设计和安装方法,便于大规模生产和组装。
    - 耐用性:材料选用高性能合金,保证长期可靠使用。

    应用案例和使用建议


    FS5系列浮动装配插座适用于各种需要高密度连接的应用场景,如:
    - 汽车电子:ECU、传感器、仪表盘等。
    - 工业自动化:机器人控制器、传感器模块等。
    - 通信设备:基站天线、光纤收发器等。
    在实际使用中,用户应注意以下几点以确保最佳效果:
    - 匹配合适型号:根据具体应用需求选择合适的连接器型号,如行数和引脚规格。
    - 正确安装:遵循制造商提供的安装指南,注意防尘和静电防护。
    - 定期检查:进行定期的性能检查,确保连接稳定可靠。

    兼容性和支持


    FS5系列浮动装配插座可与其他标准接口兼容,适用于多种设备。制造商提供了详尽的技术支持文档和在线服务,用户可以通过电子邮件(info@SAMTEC.com)获取更多帮助。

    常见问题与解决方案


    根据手册提供的常见问题和解决方案,以下是几个典型的用户可能遇到的问题及解决方案:
    - Q1:如何安装焊接片?
    - A1:请按照手册指示将焊接片安装到指定位置,并确保焊接片与电路板充分接触。
    - Q2:连接器如何清洁?
    - A2:可以使用无水酒精轻轻擦拭,避免使用任何腐蚀性的化学物质。
    - Q3:如果连接松动怎么办?
    - A3:重新调整接触件的位置,必要时更换新的接触件。

    总结和推荐


    综上所述,FS5系列浮动装配插座是一款设计先进、性能优异的产品,在高密度连接应用中表现出色。其出色的电气性能和可靠的机械设计使其在各类复杂环境中都能稳定运行。对于需要高可靠性的系统来说,推荐使用此款产品。

FS5-15-04.0-L-DV-TH-K-TR参数

参数
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
间距 500μm
端接 焊盘
排数 2
长度- 堆叠高度 -
针脚数 30pin
长*宽*高 14.95mm(长度)*9.7mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
