首页  >  产品百科  >  QTE-020-04-L-D-A

QTE-020-04-L-D-A

产品分类: 背板连接器 - ARINC
厂牌: SAMTEC
产品描述: Samtec 0.8mm间距40p双排排针, QTE系列, 表面
供应商型号: QTE-020-04-L-D-A
供应商: Master
标准整包数: 5

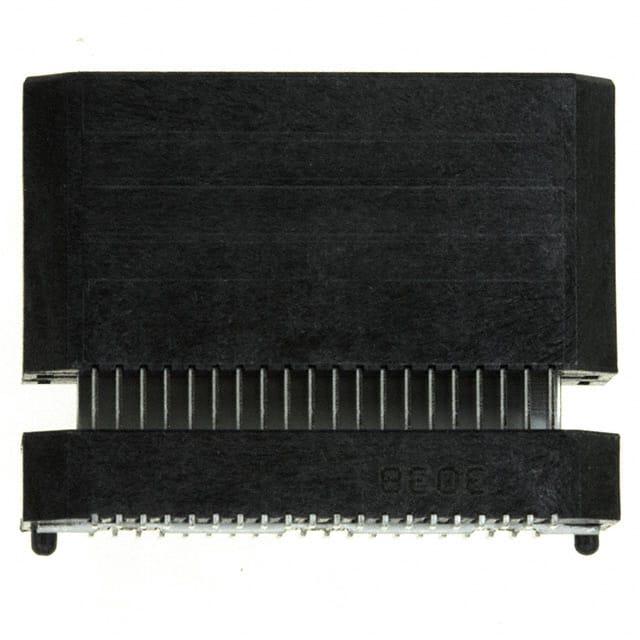

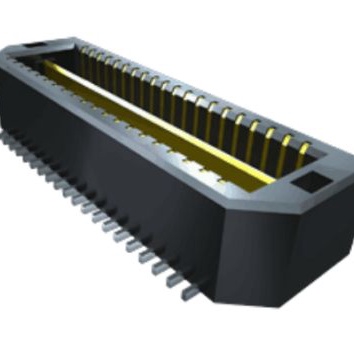

SAMTEC 背板连接器 - ARINC QTE-020-04-L-D-A

QTE-020-04-L-D-A概述


    产品简介




    本手册介绍的是QTE系列高密度双排高性能终端组件,主要适用于电子设备和通信设备等领域。该产品由绝缘材料和磷青铜制成,设计上具备多种连接选项和定制化能力,以适应不同应用场景的需求。


    技术参数




    - 尺寸规格:
    - 位置数: -020, -040, -060, -080, -100(每行)
    - 行规格: 双行(使用QTE-20-XX-D-XX与QTEH-20-XX-D-XX)
    - 导线样式: -01至-10
    - 接触面积镀层规格:
    - 3μ"闪金(使用T-1SXX-XX-F, T-1G1-XX-F)
    - 10μ"轻金(使用T-1SXX-XX-L, T-1G1-XX-L)
    - 30μ"重金(使用T-1SXX-XX-H, T-1G1-XX-G)
    - 50μ"电抛光选择金(使用T-1SXX-XX-C, T-1G1-XX-L)
    - 30μ"重选择金(使用T-1SXX-XX-STL, T-1G1-XX-STL)
    - 3μ"闪选择金(使用T-1SXX-XX-FTL, T-1G1-XX-FTL)

    - 材料:
    - 绝缘体: LCP,UL94V-0;颜色:黑色
    - 端子: 磷青铜
    - 地面平面: 磷青铜

    - 其他技术细节:
    - 最小端子保持力: 8盎司
    - 最小地面平面保持力: 1磅
    - 模具容差: ±0.002英寸(±0.05毫米)


    产品特点和优势




    QTE系列组件具有高度灵活的配置能力,包括不同的导线样式和接触面积镀层规格。这些特点使其能够满足不同应用场景对高可靠性和高精度的要求。此外,该系列产品通过多种连接选项和锁定机制,确保了安装和操作的安全性与稳定性。


    应用案例和使用建议




    QTE系列组件广泛应用于电信设备、计算机网络设备和消费电子产品等。例如,在数据中心和服务器中,它们可以用于高密度板到板连接。对于需要高可靠性连接的应用,如军事和航空航天领域,也可以使用这些组件。建议在安装时使用手动放置来确保锁定夹选项的最佳效果,并确保接插件正确对齐以避免损坏。


    兼容性和支持




    QTE系列组件的设计考虑到了与其他电子元件的兼容性,例如自动插入设备。厂商提供了详细的技术支持和文档,包括使用说明和常见问题解答。这有助于客户更好地理解和利用这些产品的各项功能。


    常见问题与解决方案




    - 问题: 如何确保接插件对齐?
    - 解决方案: 在安装前仔细检查并校准每个接插件的位置,确保所有连接部件精确对齐。

    - 问题: 如何处理高插入力需求?
    - 解决方案: 建议使用手动放置而非自动化设备进行安装,特别是在使用锁定夹选项时,以确保安全和准确的操作。


    总结和推荐




    综上所述,QTE系列组件是一款高效、可靠且多用途的产品,非常适合需要高密度连接的应用场景。通过其丰富的配置选项和卓越的性能表现,这些组件在市场上具有很强的竞争优势。我们强烈推荐将QTE系列组件用于需要高精度和稳定性的应用场景中。

QTE-020-04-L-D-A参数

参数
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTE-020-04-L-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTE-020-04-L-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 背板连接器 - ARINC SAMTEC QTE-020-04-L-D-A QTE-020-04-L-D-A数据手册

QTE-020-04-L-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 11.9028 ¥ 98.9669
40+ $ 11.554 ¥ 96.0667
80+ $ 8.162 ¥ 67.8278
120+ $ 7.3352 ¥ 60.9569
280+ $ 6.8048 ¥ 55.7241
520+ $ 5.9291 ¥ 48.5534
1000+ $ 5.9291 ¥ 48.5534
库存: 490
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 494.83
