首页  >  产品百科  >  HSEC8-170-03-L-DV-A

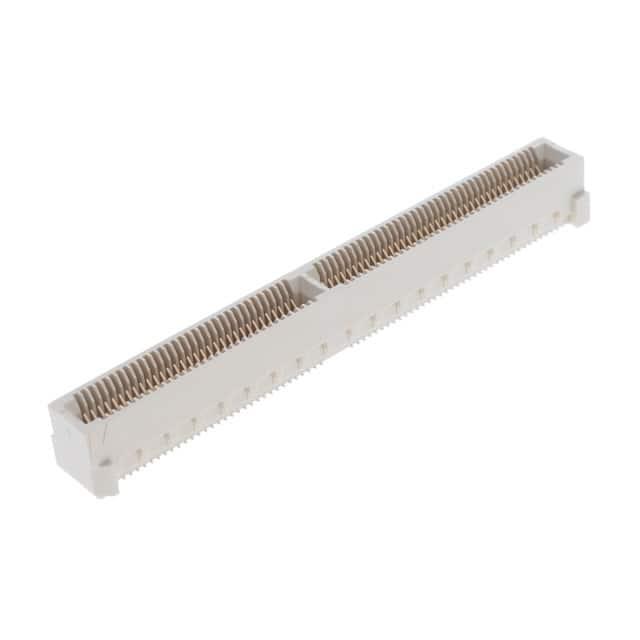

HSEC8-170-03-L-DV-A

厂牌: SAMTEC
产品描述: 0.80 mm Edge Rate® High-Speed Edge Card Connector, Vertical
供应商型号: HSEC8-170-03-L-DV-A-ND
供应商: Digi-Key
标准整包数: 1
SAMTEC 卡边缘连接器 - 边缘板连接器 HSEC8-170-03-L-DV-A

HSEC8-170-03-L-DV-A概述

    电子元器件产品技术手册:高速边缘卡装配件
    本文档包含了高度机密且专有的信息。设计、制造、复制、使用、专利权和销售权均由Samtec公司保留。未经Samtec公司的书面同意,本文件不得全部或部分向未经授权的个人或实体披露、复制、转让或合并到其他项目中。

    产品简介


    本手册介绍的产品是高速边缘卡装配件(HSEC8系列)。这是一种用于高性能电子设备连接和接口的模块化连接器。主要功能包括高速数据传输、高密度连接和易于集成的特性。它广泛应用于服务器、网络通信设备、工业自动化控制系统等领域。

    技术参数


    - 产品型号: HSEC8-1XXX-XX-XX-DV-X-XX-X-XX
    - 卡片厚度: -01(1.57 mm), -03(2.36 mm)
    - 触点材料: 黄铜铍 (BeCu)
    - 绝缘材料: LCP (液晶聚合物)
    - 触点间距: 0.800 mm
    - 包装选项: -TR (带状和卷盘), -FR (全卷包装)
    - 兼容厚度: 0.8 mm 高速边缘卡片
    - 支持插脚数量: 10 到 100 个(以 10 为单位递增)

    产品特点和优势


    1. 高密度连接:通过紧凑的设计实现高密度连接,适用于空间有限的应用场合。
    2. 高性能数据传输:具备高速数据传输能力,可支持千兆级数据传输速率。
    3. 可靠的机械性能:经过严格测试,确保长期稳定运行。
    4. 多样化定制选项:提供多种插槽和接触面处理选项,满足不同应用需求。

    应用案例和使用建议


    1. 服务器应用:在数据中心环境中,HSEC8可以连接服务器主板与其他设备如存储系统,提供高速数据传输。
    2. 网络通信:在网络交换机、路由器等设备中,用于连接板卡之间的数据通道。
    3. 工业控制:在工业自动化控制系统中,实现机器之间或机器与控制器之间的数据通信。
    使用建议:
    - 在组装过程中需注意卡片厚度与设备兼容性。
    - 根据具体需求选择合适的插槽和接触面处理选项。
    - 使用专用工具进行安装和拆卸,以避免对连接器造成损伤。

    兼容性和支持


    - 兼容性:设计上兼容0.8 mm 厚度的高速边缘卡片,适用范围广。
    - 支持服务:Samtec公司提供详细的技术文档和客户服务支持,确保用户能够充分利用产品性能。

    常见问题与解决方案


    1. 问题: 安装过程中无法顺利插入。
    - 解决方法: 确保卡片厚度正确无误,检查卡片是否有损坏。

    2. 问题: 数据传输速率低。
    - 解决方法: 检查插槽和接触面处理选项是否匹配所需的数据传输速率。

    3. 问题: 长期使用后出现松动现象。
    - 解决方法: 定期进行检查并更换磨损部件。

    总结和推荐


    HSEC8系列高速边缘卡装配件是一款高度可靠、灵活配置的高性能连接器,适用于各类高要求的电子设备连接需求。其出色的密度、性能和多样化的定制选项使其在市场上具有较强的竞争力。因此,强烈推荐使用此产品来提升您的电子系统的连接能力和整体性能。

HSEC8-170-03-L-DV-A参数

参数
安装方式 贴片安装
零件状态 在售
包装方式 托盘

HSEC8-170-03-L-DV-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HSEC8-170-03-L-DV-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 卡边缘连接器 - 边缘板连接器 SAMTEC HSEC8-170-03-L-DV-A HSEC8-170-03-L-DV-A数据手册

HSEC8-170-03-L-DV-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.668 ¥ 64.7946
10+ $ 6.2722 ¥ 52.4908
25+ $ 5.8789 ¥ 49.1991
50+ $ 5.5983 ¥ 46.8509
100+ $ 5.3309 ¥ 44.6133
250+ $ 4.9973 ¥ 41.8214
500+ $ 4.8066 ¥ 40.2251
库存: 94
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 64.79
