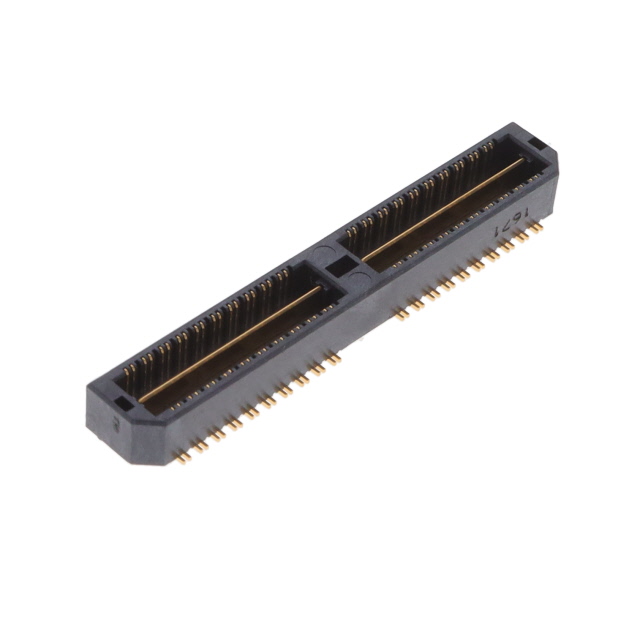

QTH-040-01-H-D-DP-A-K-TR

厂牌: SAMTEC
产品描述: 焊盘 500μm 2 80pin SMD,P=0.5mm 贴片安装 40mm(长度)*7.11mm(高度)
供应商型号: QTH-040-01-H-D-DP-A-K-TR
供应商: 国内现货
标准整包数: 1
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) QTH-040-01-H-D-DP-A-K-TR

QTH-040-01-H-D-DP-A-K-TR概述

    电子元器件技术手册:QTH-30-XX-D-XX 系列



    产品简介



    QTH-30-XX-D-XX 系列是一款高性能的电子元器件,适用于广泛的应用领域,包括通信设备、计算机网络、数据中心以及工业自动化系统。此系列元器件主要功能在于实现高密度的信号传输和连接,确保稳定的数据传输速率和可靠的机械连接。


    技术参数



    - 产品型号:QTH-30-XX-D-XX
    - 安装方式:双排(Double)
    - 行数:双行
    - 定位针选项:可选
    - 锁定夹选项:可选
    - 指导柱选项:可选
    - 锁紧选项:可选
    - 摩擦锁选项:可选
    - 压接终端:可用
    - 端子样式:-01 至 -10
    - 引脚间距:0.100 英寸(2.54 毫米)
    - 信号终端镀层:选择性金镀(接触区),底部尾部镀锡(Tail Plated Tin)
    - 终端材料:磷青铜(Phosphor Bronze)
    - 绝缘材料:液晶聚合物(LCP),UL94V-0 阻燃等级,黑色
    - 包装规格:托盘(Tray)、带卷式(Tape & Reel)


    产品特点和优势



    QTH-30-XX-D-XX 系列具备多项独特功能和优势:
    - 高密度连接:能够实现紧凑的设计,适合空间受限的应用场合。
    - 可靠机械连接:采用坚固的设计,提供稳定的物理连接。
    - 多样化的插针和锁紧选项:用户可根据具体需求选择不同的安装和锁定机制。
    - 高效散热:采用液晶聚合物绝缘材料,具有优良的热稳定性。
    - 广泛的兼容性:支持多种不同的安装方式和锁紧方案,适用范围广。


    应用案例和使用建议



    QTH-30-XX-D-XX 系列元器件已被成功应用于多种设备中,例如数据中心交换机、服务器背板、网络路由器等。使用过程中应注意以下几点:
    - 在高插入力应用中避免使用带有锁定夹(Locking Clips)的版本,因为可能影响自动放置操作。
    - 根据具体应用场景选择合适的定位针(Alignment Pins)和指导柱(Guide Posts)选项,以确保准确的对齐和稳固的连接。
    - 为保证信号传输的质量,需根据应用场景选择合适的镀层方案。


    兼容性和支持



    QTH-30-XX-D-XX 系列元器件可与其他符合行业标准的连接器和平面导线配合使用。供应商提供了详细的技术文档和支持服务,帮助客户解决应用中的各种问题。此外,制造商还提供相应的培训和技术支持,以确保客户能够正确安装和使用这些元器件。


    常见问题与解决方案



    - 问题:自动放置过程中遇到高插入力。
    解决方案:避免使用带有锁定夹(Locking Clips)的版本,考虑手动放置或选用其他兼容性更好的选项。

    - 问题:如何确定合适的定位针(Alignment Pins)数量?
    解决方案:参考制造商的推荐和应用指南,根据具体的应用场景选择合适的数量。

    - 问题:如何选择合适的镀层方案?
    解决方案:根据信号传输的需求和环境条件选择合适的镀层方案,建议咨询技术支持以获得最佳建议。


    总结和推荐



    QTH-30-XX-D-XX 系列是一款设计精良、性能卓越的电子元器件,特别适用于需要高密度、可靠连接的应用场景。通过其多样化的选项配置和卓越的性能,该系列元器件不仅满足了当前市场需求,还具备良好的市场竞争力。综上所述,强烈推荐该系列产品用于相关应用中。

QTH-040-01-H-D-DP-A-K-TR参数

参数
触头镀层厚度 - 柱(配接) -
颜色 -
间距 500μm
端接 焊盘
排数 2
长度- 堆叠高度 -
针脚数 80pin
触头镀层 - 柱(配接) -
长*宽*高 40mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QTH-040-01-H-D-DP-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-040-01-H-D-DP-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) SAMTEC QTH-040-01-H-D-DP-A-K-TR QTH-040-01-H-D-DP-A-K-TR数据手册

QTH-040-01-H-D-DP-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 112.3785
库存: 150
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 112.37
