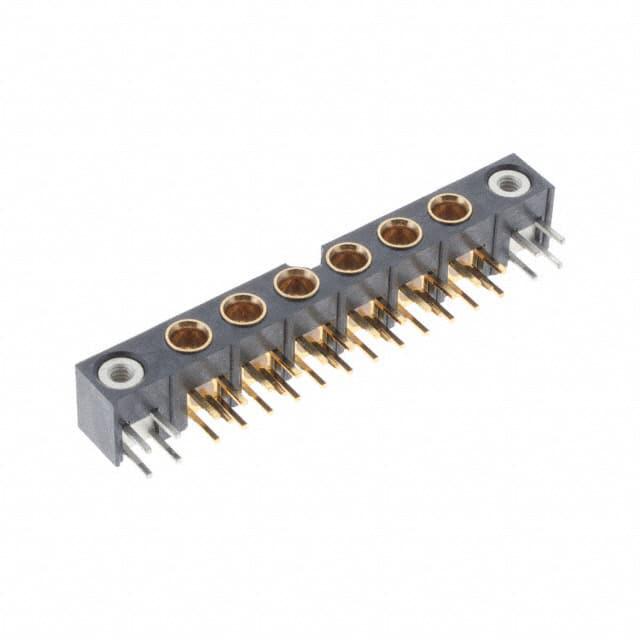

GRF1-J-P-06-E-RA-TH1-E

产品分类: 同轴连接器(RF)
厂牌: SAMTEC
产品描述: Samtec 射频适配器, 插座, 阻抗50Ω, 直角
供应商型号: N-GRF1-J-P-06-E-RA-TH1-E
供应商: 云汉优选
标准整包数: 1

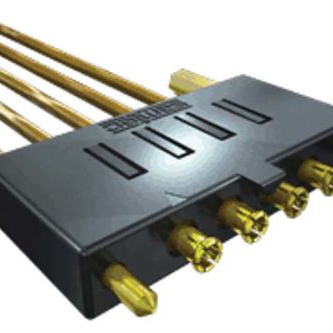

SAMTEC 同轴连接器(RF) GRF1-J-P-06-E-RA-TH1-E

GRF1-J-P-06-E-RA-TH1-E概述


    产品简介


    GRF1-J 和 GRF1-P 系列:50 Ω 高频微型射频系统
    GRF1-J 和 GRF1-P 系列是专为高频应用设计的50Ω微型射频连接系统。它们适用于多种电子设备,如通信设备、雷达系统、卫星通信设备和测试仪器等。该系列的主要功能包括卓越的信号传输能力和广泛的工作频率范围,从而确保在各种复杂环境下提供稳定的信号传输。

    技术参数


    | 参数 | 描述 |

    | 壳体材料 | 黄铜(Brass) |
    | 绝缘材料 | 聚四氟乙烯(PTFE) |
    | 接触材料 | 铍青铜(BeCu) |
    | 插针材料 | 黄铜(Brass) |
    | 镀层 | 30 µ" (0.76 µm) 金镀层覆盖50 µ" (1.27 µm) 镍镀层 |
    | 电流承载能力 | 信号:每针3.6A(8个相邻插针供电) |
    地线:每针6.2A(8个相邻插针供电) |
    | 工作温度范围 | -40°C至+90°C |
    | 阻抗 | 50Ω |
    | 绝缘耐压(50Hz) | 500Vrms |
    | 工作电压(50Hz) | 170Vrms |
    | 频率范围 | 0~6GHz |
    | RoHS符合性 | 是 |

    产品特点和优势


    GRF1-J 和 GRF1-P 系列具有以下几个独特的功能和优势:
    1. 卓越的信号完整性:50Ω阻抗匹配,提供稳定的信号传输和低插入损耗,适用于高频信号的应用。
    2. 宽广的工作温度范围:-40°C至+90°C,适合各种恶劣环境条件。
    3. 出色的电流承载能力:可以承受高电流,满足不同应用需求。
    4. 多种连接方式:垂直安装和直角安装选项,方便灵活布局。
    5. 高质量镀层:采用30 µ" (0.76 µm) 金镀层,提高可靠性和寿命。
    这些特点使得GRF1-J 和 GRF1-P 系列在市场上具备极强的竞争优势,尤其是在需要高频信号传输和稳定性的应用场合。

    应用案例和使用建议


    应用案例:
    - 通信设备:用于无线通信系统的信号传输。
    - 雷达系统:提供可靠的信号连接,确保雷达系统的正常运行。
    - 卫星通信:在高频率、高带宽的要求下,提供稳定的信号传输。
    - 测试仪器:用于各类测试设备的信号连接,提高测试精度和可靠性。
    使用建议:
    1. 正确选择型号:根据具体的应用需求选择合适的插针数量和连接方式。
    2. 合理布线:避免信号干扰,合理规划信号线的走向和布局。
    3. 定期检查:定期检查连接部位,确保长期可靠使用。

    兼容性和支持


    兼容性:
    - 连接件兼容性:GRF1-J 和 GRF1-P 可以与 GRF1-C 系列以及其他特定型号配合使用。
    - 认证:所有认证和合规信息可在 www.samtec.com 查看。
    支持和服务:
    - Samtec公司提供了全面的技术支持和售后服务,确保用户能够获得最佳的产品体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不良 | 检查插针是否有损坏,重新焊接或更换插针 |
    | 信号传输不稳定 | 重新布线,检查是否有信号干扰 |
    | 插入阻力过大 | 检查是否有异物阻碍,清洁接触点 |

    总结和推荐


    GRF1-J 和 GRF1-P 系列 是一个出色的高频射频连接系统,具备卓越的信号传输性能、广泛的适用范围和多种安装方式。对于需要在复杂环境下实现稳定高频信号传输的应用场合,这是一个非常值得推荐的产品。

GRF1-J-P-06-E-RA-TH1-E参数

参数
最大频率 6GHz
紧固类型 -
端口数 6
触头端接 焊接
类型 Female Socket,Jack,Snap-On
阻抗 50Ω
外壳颜色 金色
长*宽*高 30mm(长度)
安装方式 焊接安装,通孔安装
零件状态 在售
包装方式 管装

GRF1-J-P-06-E-RA-TH1-E厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

GRF1-J-P-06-E-RA-TH1-E数据手册

厂牌 PDF简要描述 下载
SAMTEC 同轴连接器(RF) SAMTEC GRF1-J-P-06-E-RA-TH1-E GRF1-J-P-06-E-RA-TH1-E数据手册

GRF1-J-P-06-E-RA-TH1-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
