首页  >  产品百科  >  QRM8-026-01-L-RA-GP-TR

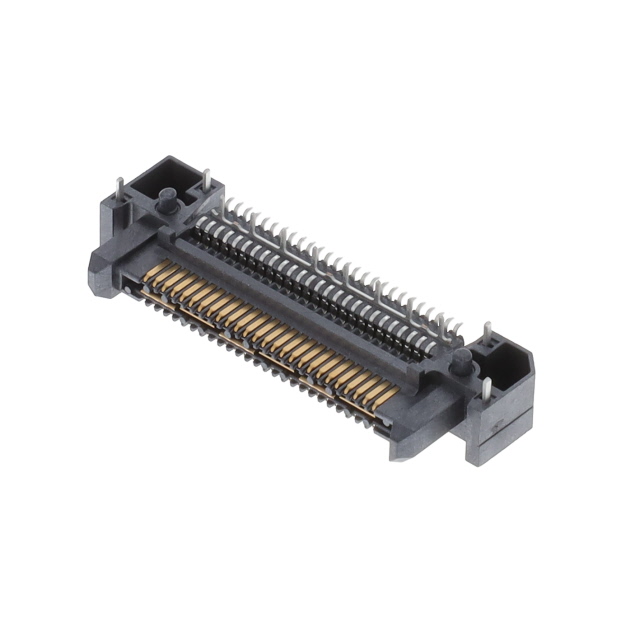

QRM8-026-01-L-RA-GP-TR

产品分类: 背板连接器 - ARINC
厂牌: SAMTEC
产品描述: Conn High Speed Terminal Strip HDR 52 POS 0.8mm Solder RA SMD T/R
供应商型号: AV-A-SATQRM802601LRAG!A
供应商: Avnet
标准整包数: 1
SAMTEC 背板连接器 - ARINC QRM8-026-01-L-RA-GP-TR

QRM8-026-01-L-RA-GP-TR概述


    产品简介


    QRM8-XXX-XX-X-RA-GP-X-XX电子元器件
    QRM8-XXX-XX-X-RA-GP-X-XX 是一款多功能的8针高速连接器,设计用于高密度信号传输和电源传输。它采用优质的磷青铜材料作为接触部件,并通过特定的镀层工艺增强电气性能和耐用性。此连接器广泛应用于计算机网络、服务器、通信设备、工业自动化控制系统等领域。

    技术参数


    - 尺寸:总宽度为8.0mm(0.315英寸),适合标准的PCB安装。
    - 定位孔:具备导轨定位系统(GP),确保正确的装配位置。
    - 引脚数量:每行最多提供26个、52个或78个定位孔。
    - 尾部引脚长度:提供两种可选尾部引脚长度,适用于1.57mm(0.062英寸)或2.36mm(0.093英寸)厚度的PCB。
    - 焊锡尾端样式:可选两种焊锡尾端样式(-01),具体取决于所需的应用。
    - 接触部分:材质为磷青铜,并采用特定镀层(B/C)以提高耐久性。
    - 包装方式:标准包装为托盘式(TR)或带式(FR),具体根据需要选择。

    产品特点和优势


    1. 高密度信号传输:适用于高密度电路板,特别适合空间受限的设计需求。
    2. 出色的电气性能:独特的镀层工艺(如B/C)确保低接触电阻,实现高效的信号传输。
    3. 可靠性和耐用性:磷青铜材质配合精确的加工工艺,保证长期使用的稳定性和可靠性。
    4. 便捷的安装:内置定位系统确保精准装配,简化了组装过程。
    5. 多样的配置选项:提供了多种引脚数量、尾部引脚长度以及接触材料的选择,以适应不同的应用需求。

    应用案例和使用建议


    应用案例:
    - 计算机网络设备中用于实现高速数据传输。
    - 服务器和通信基础设施中用于可靠的数据和电源传输。
    - 工业自动化控制系统的高密度信号接口。
    使用建议:
    - 在使用该连接器时,建议按照推荐的安装流程进行操作,特别是注意连接器与PCB之间的匹配尺寸和定位孔的对齐。
    - 确保正确的焊接工艺,以便最大化电气性能并延长使用寿命。
    - 对于高温或高湿度环境下的应用,可以考虑选用具有更高防护等级的型号或采取额外的防护措施。

    兼容性和支持


    该连接器与其他标准规格的PCB和相关电子设备具有良好的兼容性。厂商提供详细的技术支持和维护服务,以确保客户能够充分利用该产品的所有功能。此外,还提供了丰富的文档资源和技术指导,帮助用户顺利完成安装和调试过程。

    常见问题与解决方案


    1. 问题:焊接过程中焊点不牢固
    - 解决方案:确认所使用的焊接工艺符合推荐标准,且在焊接过程中避免过热或施加过大压力。
    2. 问题:装配时无法正确对齐
    - 解决方案:检查定位孔的位置是否准确,必要时调整PCB布局以确保与连接器的良好配合。
    3. 问题:电气测试结果不符合预期
    - 解决方案:确保使用符合规格的测试设备,并遵循测试规程,同时注意信号干扰的影响。

    总结和推荐


    QRM8-XXX-XX-X-RA-GP-X-XX 连接器凭借其卓越的性能、可靠性及广泛的适用范围,无疑是高密度信号传输和电源传输应用的理想选择。无论是对于新项目的开发还是现有系统的升级,该产品都能够提供可靠的支持。我们强烈推荐在设计和制造过程中使用这一优质组件。

QRM8-026-01-L-RA-GP-TR参数

参数
长*宽*高 33.46mm(长度)*11.8mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QRM8-026-01-L-RA-GP-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QRM8-026-01-L-RA-GP-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 背板连接器 - ARINC SAMTEC QRM8-026-01-L-RA-GP-TR QRM8-026-01-L-RA-GP-TR数据手册

QRM8-026-01-L-RA-GP-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
7+ $ 27.7387 ¥ 245.4873
21+ $ 27.4975 ¥ 243.3527
库存: 105
起订量: 7 增量: 1
交货地:
最小起订量为:7
合计: ¥ 1718.41
