ERM8-030-08.0-L-DV-K-TR

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距60p双排排针, ERM8系列, 垂直
供应商型号: 10B-3658722-4
供应商: 国内现货
标准整包数: 1

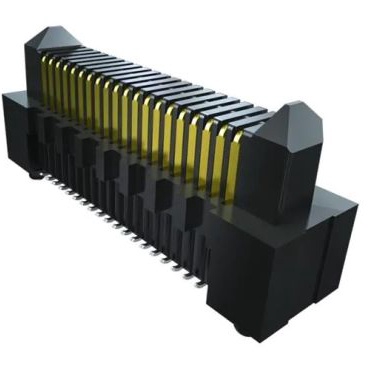

SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) ERM8-030-08.0-L-DV-K-TR

ERM8-030-08.0-L-DV-K-TR概述


    产品简介


    本手册介绍了由Samtec公司生产的ERM8系列8mm边缘速率终端组装。这些组件主要用于高密度连接需求的应用领域,如服务器、网络设备和高性能计算系统。该系列提供多种配置选项,可以根据不同的设计要求进行定制。

    技术参数


    一般参数
    - 针位数:005至100个针位(-100仅适用于-09.0引脚样式)
    - 引脚样式:
    - -02.0 = 2mm
    - -03.0 = 3mm
    - -05.0 = 5mm
    - -08.0 = 8mm
    - -09.0 = 9mm
    - 包装方式:
    - -TR/-FR: 带卷式包装
    - -BLANK: 托盘包装(-100位置仅限托盘包装)
    插座材料
    - 绝缘体:液晶聚合物(LCP),颜色为黑色
    - 端子:磷青铜
    - 卡扣:铍铜
    - 屏蔽:磷青铜
    其他关键参数
    - 电镀规格:
    - -L: 接触区选择性10微英寸轻金,尾部为雾锡
    - -S: 接触区选择性30微英寸金,尾部为雾锡
    - -STL: 接触区选择性30微英寸金,尾部为锡铅合金(90/10±5%)
    - -DV: 双垂直行
    - 功能选项:
    - -K: 聚酰亚胺薄膜基板
    - -DS: 差分对(热插拔)
    - -L: 卡扣
    - -S: 屏蔽
    - -EGP: 延伸导柱
    - -EGPS: 延伸导柱屏蔽
    - -DSP: -DS选项与-EGP
    - -DSS: -DS选项与-EGPS
    - -P: 贴片及放置垫
    - -TR: 带卷式包装
    - -FR: 完整卷式数量的带卷式包装

    产品特点和优势


    ERM8系列组件具有以下独特功能和优势:
    - 多种针位数和引脚样式,适应各种不同需求的设计。
    - 高质量的材料和工艺保证了长时间的可靠运行。
    - 支持差分对和屏蔽功能,提升了电磁干扰(EMI)保护能力。
    - 多样的功能选项,方便客户根据具体应用进行选择。

    应用案例和使用建议


    应用案例
    - 服务器:用于高速数据传输的背板连接器。
    - 网络设备:实现板间数据通信。
    - 高性能计算系统:处理大量数据流的快速互联。
    使用建议
    - 在高温环境下使用时,应注意保持良好的散热设计。
    - 为确保最佳性能,在安装过程中需遵循制造商的装配指南。

    兼容性和支持


    ERM8系列组件与其他标准电子元件具有良好的兼容性,可应用于广泛的电路板设计。厂商提供了全面的技术支持,包括安装指南、技术咨询以及售后维修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不良 | 检查端子是否正确安装并达到规定的推力。|
    | 性能不稳定 | 检查焊接质量,确保无虚焊或短路。|
    | 插拔困难 | 确保导柱与插座正确对齐,避免弯曲或损坏。|

    总结和推荐


    ERM8系列8mm边缘速率终端组装是一个高度灵活且可靠的组件,适用于各种高密度连接需求的应用场合。其多样化的配置选项、优良的材料和卓越的性能使其在市场上具有显著的竞争优势。强烈推荐在需要高性能连接器的应用中采用此系列产品。

ERM8-030-08.0-L-DV-K-TR参数

参数
触头镀层厚度 - 柱(配接) -
颜色 -
间距 800μm
端接 焊盘
排数 2
长度- 堆叠高度 -
针脚数 60pin
触头镀层 - 柱(配接) -
长*宽*高 30mm(长度)*5.6mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ERM8-030-08.0-L-DV-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ERM8-030-08.0-L-DV-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) SAMTEC ERM8-030-08.0-L-DV-K-TR ERM8-030-08.0-L-DV-K-TR数据手册

ERM8-030-08.0-L-DV-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
