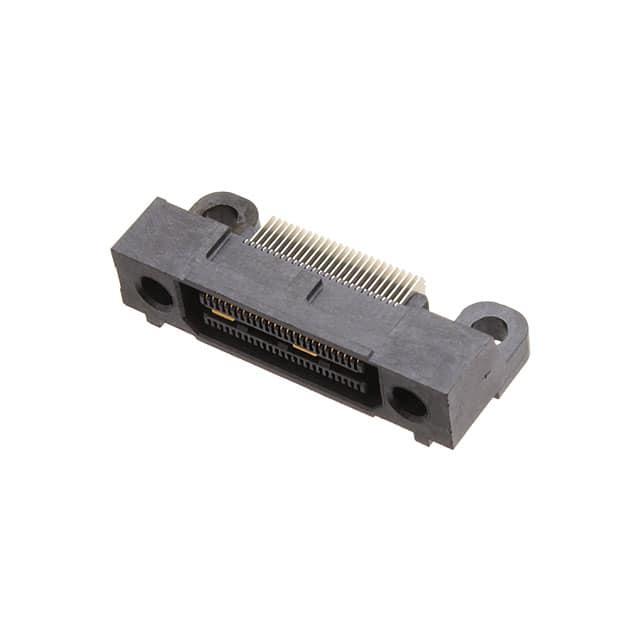

QSS-025-01-F-D-RA

厂牌: SAMTEC
产品描述: 焊盘 640μm 2 50pin SMD,P=0.64mm,卧贴 支架安装,贴片安装 33.97mm(长度)*14.22mm(高度)
供应商型号: 200-QSS02501FDRA
供应商: Mouser
标准整包数: 1

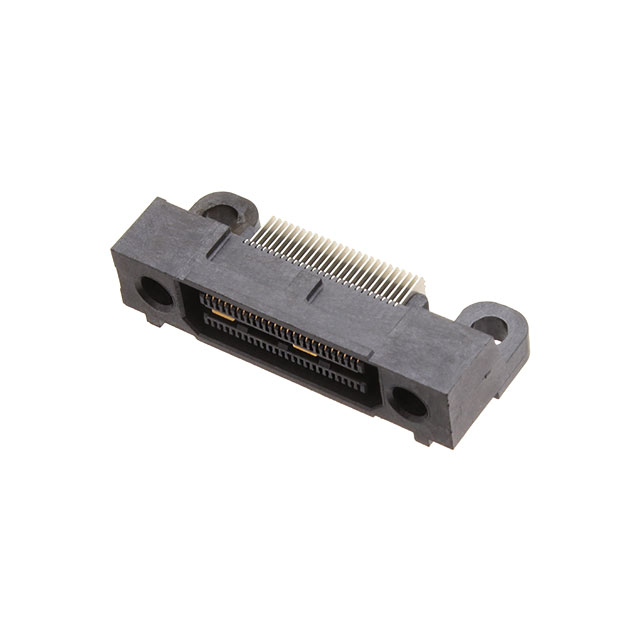

SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) QSS-025-01-F-D-RA

QSS-025-01-F-D-RA概述


    产品简介


    QSS-25-01-D-XX-RA电子元器件
    QSS-25-01-D-XX-RA是一款双排直角插座插头,由Samtec公司设计和制造。该产品广泛应用于各种电路板连接器系统,尤其是在需要高密度、高性能连接的应用场景中。其主要功能是提供可靠的电连接和机械固定,适用于高速数据传输、电源管理和信号控制等领域。

    技术参数


    以下是QSS-25-01-D-XX-RA的主要技术规格:
    - 位置数:支持每行025, 050, 075, 或 100个位置(具体选择请参照注释4)。
    - 行规格:双排(-D)。
    - 引脚样式:右角(-RA)。
    - 电镀规格:详见表8,第6页。
    - 选项:
    - 锁紧螺钉(-LS1)
    - 带螺纹插入件(-MTI)(不可与-LS1选项同时使用)
    - 焊接端子(-SP)
    - Kapton垫片(-K)
    - 焊接搭接(-WT)
    - 焊盘尺寸:可选.062英寸或.093英寸厚的PCB。
    - 绝缘材料:LCP(液晶聚合物),颜色为黑色。
    - 接触材料:磷青铜。
    - 最小推力:6盎司。
    - 包装方式:组装后放在托盘内。
    - 扭矩要求:10.0英寸-盎司,使用4-40 UNC螺丝。
    - 测量基准:仅使用-Z-基准区。

    产品特点和优势


    QSS-25-01-D-XX-RA的特点和优势包括:
    - 高密度连接:通过多位置设计提供高密度连接能力。
    - 可靠性:磷青铜材料确保长期可靠的电气连接。
    - 灵活性:多种引脚样式和选项使该产品适应不同的应用需求。
    - 易于安装:托盘式包装方便批量安装和维护。
    - 适应性强:适用于不同厚度的PCB,确保在多种电路板上都能稳固安装。

    应用案例和使用建议


    QSS-25-01-D-XX-RA广泛应用于高速数据传输和工业自动化控制系统。例如,在一个自动生产线中,它用于连接传感器和控制器之间的信号传输。使用时需要注意:
    - PCB匹配:确保选用的PCB厚度符合产品规格。
    - 正确安装:遵循提供的扭矩要求以保证连接稳固。
    - 防松措施:使用锁紧螺钉(-LS1选项)增加机械稳定性。

    兼容性和支持


    QSS-25-01-D-XX-RA与Samtec公司的其他电子元器件具有良好的兼容性,可以方便地集成到现有系统中。此外,Samtec公司提供了全面的技术支持,包括详细的产品文档、在线教程以及专业的客户服务,确保客户能够顺利地将产品投入使用。

    常见问题与解决方案


    - 问题:产品推力不足导致连接不稳定。
    - 解决方案:检查PCB厚度是否符合产品规格,并确保焊接质量良好。
    - 问题:扭矩要求不满足,导致连接不稳定。
    - 解决方案:使用4-40 UNC螺丝按照规定的10.0英寸-盎司扭矩要求进行安装。
    - 问题:无法锁定连接器。
    - 解决方案:如果使用了-LS1选项,请确保锁紧螺钉已完全拧紧。

    总结和推荐


    QSS-25-01-D-XX-RA凭借其高密度连接、可靠性和广泛的适用性,在市场上具有很强的竞争力。它非常适合需要高密度连接和稳定性能的应用场景。强烈推荐给那些正在寻找可靠、高效连接解决方案的工程师和制造商。

QSS-025-01-F-D-RA参数

参数
触头镀层厚度 - 柱(配接) -
颜色 -
间距 640μm
端接 焊盘
排数 2
长度- 堆叠高度 -
针脚数 50pin
触头镀层 - 柱(配接) -
长*宽*高 33.97mm(长度)*14.22mm(高度)
通用封装 SMD,P=0.64mm,卧贴
安装方式 支架安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QSS-025-01-F-D-RA厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSS-025-01-F-D-RA数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) SAMTEC QSS-025-01-F-D-RA QSS-025-01-F-D-RA数据手册

QSS-025-01-F-D-RA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.329 ¥ 121.0801
10+ $ 13.0572 ¥ 110.3333
25+ $ 12.7224 ¥ 107.5043
50+ $ 12.1176 ¥ 102.3937
256+ $ 8.3895 ¥ 70.8913
512+ $ 7.0245 ¥ 59.357
1024+ $ 5.775 ¥ 48.7988
库存: 34
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 121.08
直接购买
加入购物车
