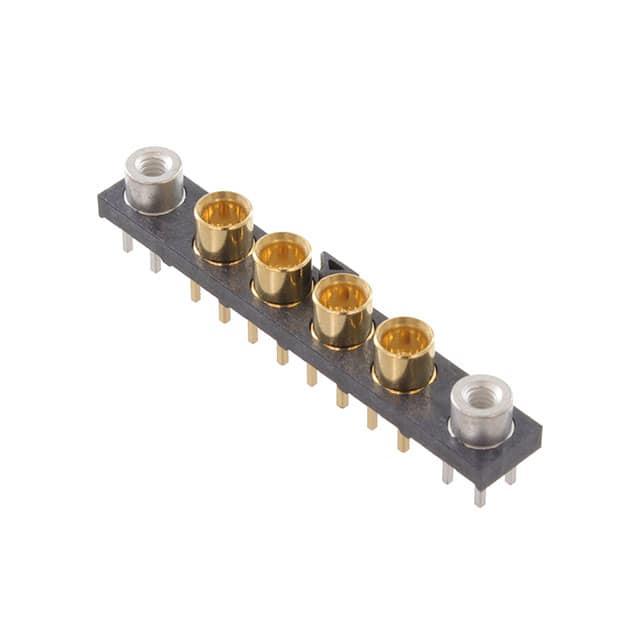

GRF1-J-P-04-E-ST-TH1-E

产品分类: 同轴连接器(RF)
厂牌: SAMTEC
产品描述: Female Socket,Jack,Snap-On 4 6GHz 50Ω 金色 螺纹 焊接 焊接安装,通孔安装 32.2mm(长度)*5mm(高度)
供应商型号: SAM8070-ND
供应商: Digi-Key
标准整包数: 1
SAMTEC 同轴连接器(RF) GRF1-J-P-04-E-ST-TH1-E

GRF1-J-P-04-E-ST-TH1-E概述


    产品简介


    本文将介绍一种由Samtec公司设计和制造的射频连接器——GRF1-J-P-XX-ST系列,这类连接器属于50欧姆射频连接器,广泛应用于电信、航空航天及医疗设备等领域。它们主要用于射频信号的传输,确保信号的高效和稳定传输。

    技术参数


    该系列连接器的主要技术参数如下:
    - 尺寸:各部件的具体尺寸根据型号不同而变化。例如,对于四位置的型号,插针中心距为5.00毫米(0.197英寸)。
    - 绝缘材料:聚四氟乙烯(PTFE),保证了良好的绝缘性能和耐温性能。
    - 壳体材料:黄铜,提供坚固的机械支撑。
    - 插座材料:铍铜(BeCu),具有高导电性和良好的耐久性。
    - 接头类型:直角插孔(JACK),适合表面贴装(SMT)、通孔焊接(PTH)和混合安装。
    - 公差:根据图纸要求,各个尺寸的公差范围已明确标注。

    产品特点和优势


    - 多位置可选:支持2、4、6、8个插位,以满足不同的应用需求。
    - 混合安装技术:允许表面贴装(SM1)和通孔焊接(TH1)同时进行,提高了组装的灵活性和可靠性。
    - 高强度金镀层:提供优良的导电性和抗腐蚀性,延长了使用寿命。
    - 多功能适用性:适用于多种射频信号传输场景,如电信、航空航天和医疗设备。
    - 高度集成化:采用一体式设计,减少了因接头过多导致的信号损耗和干扰。

    应用案例和使用建议


    在实际应用中,这些射频连接器常用于高速数据传输和高频信号处理。例如,在雷达系统中,它们能够可靠地传输高频信号,确保雷达系统的正常运行。在医疗设备中,这些连接器可用于心电图机等设备中的信号传输,确保数据准确无误。使用时,建议确保连接器安装平整、牢固,避免接触不良导致信号干扰或损失。

    兼容性和支持


    该系列产品与市面上的多种射频组件具有良好的兼容性,可以方便地与其他标准的射频设备配合使用。制造商提供了详细的技术支持文档和售后服务,客户可以通过官方渠道获得技术支持和售后帮助。

    常见问题与解决方案


    1. 问题:信号传输过程中出现干扰。
    - 解决方案:检查连接器是否安装正确,确保接地良好。如果问题仍然存在,考虑更换质量更好的屏蔽电缆。
    2. 问题:连接器接触不良。
    - 解决方案:重新清洁连接器端口,确保无污垢和氧化物影响接触。必要时更换新的连接器。
    3. 问题:连接器损坏。
    - 解决方案:请参照制造商的维修指南,若无法自行修复,建议联系专业技术人员或直接向制造商报修。

    总结和推荐


    综上所述,GRF1-J-P-XX-ST系列射频连接器是一款高性能的产品,具备高精度、多配置和良好的兼容性,适用于多种严苛的应用环境。它不仅能提高设备的信号传输质量和稳定性,还简化了安装和维护过程。强烈推荐这一系列产品用于需要高可靠性和高性能的射频信号传输场合。

GRF1-J-P-04-E-ST-TH1-E参数

参数
阻抗 50Ω
外壳颜色 金色
最大频率 6GHz
紧固类型 螺纹
端口数 4
触头端接 焊接
类型 Female Socket,Jack,Snap-On
长*宽*高 32.2mm(长度)*5mm(高度)
安装方式 焊接安装,通孔安装
零件状态 在售
包装方式 管装
