HSEC8-160-01-S-DV-A

厂牌: SAMTEC
产品描述: Samtec 边缘连接器, HSEC8系列, 2行, 120路, 0.8mm 节距, 表面 安装, 母
供应商型号: HSEC8-160-01-S-DV-A
供应商: 云汉优选
标准整包数: 1

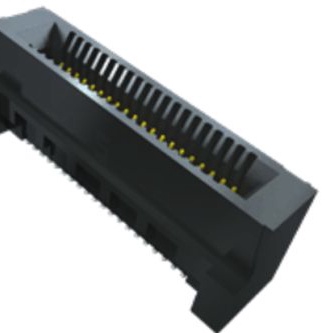

SAMTEC 卡边缘连接器 - 边缘板连接器 HSEC8-160-01-S-DV-A

HSEC8-160-01-S-DV-A概述

    #

    产品简介


    本文档介绍了一种名为HSEC8系列的高速边缘卡连接器。这类连接器广泛应用于电信、计算机、工业控制等领域,用于提供高密度和高可靠性的电气连接。
    主要功能
    HSEC8系列连接器主要用于实现不同电路板间的高密度连接,能够承受频繁插拔操作而不降低电气性能。其设计重点在于提供稳定且高效的信号传输,同时具备一定的抗干扰能力。
    应用领域
    - 电信设备:如交换机、路由器等
    - 计算机系统:如服务器、工作站等
    - 工业自动化:如控制系统、传感器网络等

    技术参数


    基本规格
    - 卡厚度:-01(1.57 mm)或-03(2.36 mm)
    - 针位数:10至100(以10为增量)
    表面处理选项
    - SM:30µ"选择性金接触区,哑光锡尾部
    - H:30µ"重型金接触区,3µ"金尾部
    - S:30µ"选择性金接触区,哑光锡尾部
    - L:10µ"轻型选择性金接触区,哑光锡尾部
    包装选项
    - -TR:带卷盘包装
    - -FR:全卷包装
    其他特征
    - -PE:穿孔通过(仅限-10、-13和-20针位)
    - -BL:板锁
    - -GR:导轨
    - -WT:焊片
    - -L:卡扣锁定
    - -L2:ECDP卡扣锁定

    产品特点和优势


    HSEC8系列连接器的最大特点是其高密度设计,能够在有限的空间内提供更多的连接点,适用于要求紧凑布局的应用场景。此外,它还具备良好的抗干扰能力和可靠的电气性能,确保了信号传输的稳定性和一致性。这些特性使其成为市场上极具竞争力的产品之一。

    应用案例和使用建议


    应用案例
    HSEC8系列连接器在服务器和工作站中被广泛应用,特别是在高性能计算环境中。它们通常用于主板和扩展卡之间的连接,提供了稳定的高速数据传输通道。
    使用建议
    - 在安装时需确保与连接器匹配的电路板厚度符合规格要求。
    - 使用前应检查所有附件(如导轨、锁片等)是否正确安装。
    - 确保焊接过程中的温度和时间控制得当,避免损坏连接器。

    兼容性和支持


    HSEC8系列连接器支持与多种不同类型的电路板进行连接,适用于不同的安装方式。制造商Samtec Inc.提供了全面的技术支持和售后服务,包括技术文档、安装指南以及客户支持热线等。

    常见问题与解决方案


    问题1:如何选择合适的卡厚度?
    解答:
    根据实际需求选择合适厚度的卡,常见的厚度有1.57 mm和2.36 mm。需要根据应用环境的具体要求来确定。
    问题2:连接器无法插入怎么办?
    解答:
    检查连接器与目标插槽的对齐情况,确保无误后再进行插入。同时检查连接器和插槽是否有任何物理损伤。
    问题3:信号传输不稳定怎么办?
    解答:
    首先确认连接器表面处理选项和电气特性是否满足应用需求。其次检查周围环境是否存在电磁干扰,并采取相应的屏蔽措施。

    总结和推荐


    综合评估
    HSEC8系列连接器凭借其高密度、稳定性和可靠性等特点,在众多应用领域中表现出色。它不仅能够满足严苛的工作环境要求,还能为客户提供优秀的技术支持。
    推荐
    我们强烈推荐HSEC8系列连接器给需要高密度、高性能连接解决方案的客户。它的多功能性和易用性使其成为了许多关键应用的理想选择。

HSEC8-160-01-S-DV-A参数

参数
长*宽*高 52.6mm(长度)*7mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

HSEC8-160-01-S-DV-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HSEC8-160-01-S-DV-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 卡边缘连接器 - 边缘板连接器 SAMTEC HSEC8-160-01-S-DV-A HSEC8-160-01-S-DV-A数据手册

HSEC8-160-01-S-DV-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 40.6
100+ ¥ 38.28
500+ ¥ 37.12
2500+ ¥ 35.96
5000+ ¥ 34.8
库存: 1594
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 40.6
