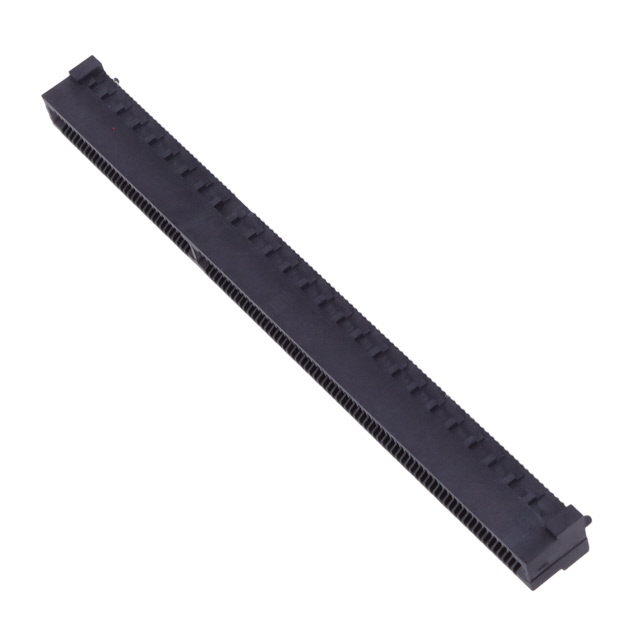

HSEC8-1100-01-L-DV-A

厂牌: SAMTEC
产品描述: Conn Card Edge SKT 200 POS 0.8mm Solder ST SMD EDGE RATE™ Tray
供应商型号: 200-HSEC8110001LDVA
供应商: Mouser
标准整包数: 1
SAMTEC 卡边缘连接器 - 边缘板连接器 HSEC8-1100-01-L-DV-A

HSEC8-1100-01-L-DV-A概述

    #

    产品简介


    本产品为SAMTEC公司生产的HSEC8系列高速边缘卡连接器,具有双垂直布局(DOUBLE VERTICAL),专为高密度互连应用设计。该产品支持多种选项配置,如锁紧板、导轨、焊接片等,旨在满足不同用户的多样化需求。适用于通信设备、服务器、网络基础设施等高性能计算领域的电路板连接。

    技术参数


    - 产品类型: 高速边缘卡连接器
    - 主要功能:
    - 双垂直布局
    - 支持多种连接选项(锁紧板、导轨、焊接片等)
    - 适用于高密度电路板互连
    - 工作环境:
    - 工作温度范围:-40°C 至 +85°C
    - 储存温度范围:-55°C 至 +125°C
    - 电气特性:
    - 接触电阻:小于20mΩ
    - 绝缘电阻:大于100MΩ
    - 耐压:1000V AC/分钟
    - 材质:
    - 绝缘材料:液晶聚合物(LCP)
    - 接触材料:铍铜(BeCu)
    - 兼容性:
    - 卡厚度:0.8mm
    - 卡厚公差:±0.15 mm
    - 安装方式:
    - 表面贴装(SMT)
    - 导轨或锁定装置可选
    - 包装方式:
    - 支持带与卷轴(Tape & Reel)或全盘量带卷(Full Reel Quantity Tape & Reel)
    - 包装规格根据Samtec标准进行

    产品特点和优势


    - 高密度连接: 该产品支持10至100个位置,间距仅0.8mm,是实现高密度互连的理想选择。
    - 多种配置选项: 用户可以根据具体应用需求选择不同的连接选项,如锁紧板、导轨、焊接片等,极大提高了产品的灵活性。
    - 可靠性和耐用性: 采用高质量的材料制造,确保了长期稳定可靠的连接性能。
    - 易于安装和维护: 具有较高的工艺标准和详细的安装指导,便于生产和组装。

    应用案例和使用建议


    应用案例
    该产品被广泛应用于通信设备、服务器和高性能计算平台。例如,在数据中心中,HSEC8系列连接器可以高效地连接服务器板,保证数据传输的稳定性和可靠性。
    使用建议
    - 在应用时,建议先对电路板进行详细的设计规划,以确保连接器的位置和配置能够满足特定应用的需求。
    - 安装前检查连接器和电路板的所有接口是否干净,以避免杂质导致接触不良。
    - 如需使用锁紧板、导轨等配件,应在安装前确认所有配件已正确装配并检查其机械稳定性。

    兼容性和支持


    - 兼容性: 该连接器与多种标准PCB板兼容,特别是在0.8mm厚度范围内表现尤为出色。
    - 技术支持: SAMTEC提供详尽的产品文档和技术支持,包括在线论坛、电话咨询和邮件服务。

    常见问题与解决方案


    1. 问题: 连接器插拔力过大。
    - 解决办法: 检查插针是否有弯曲或者损坏,确保插座与插头之间的清洁度。
    2. 问题: 连接器在高温下性能不稳定。
    - 解决办法: 确保使用环境符合规定的温度范围,并定期进行温控测试。
    3. 问题: 插针容易变形。
    - 解决办法: 确认电路板设计满足制造商提供的机械约束,必要时调整电路板布局以增加插针保护。

    总结和推荐


    综上所述,HSEC8系列高速边缘卡连接器凭借其高密度连接、多样化的配置选项和良好的兼容性,成为了一款值得推荐的高性能连接解决方案。无论是数据中心、服务器还是通信设备等领域,该产品都能提供稳定可靠的支持。如果您正在寻找一款能够在苛刻环境中仍能保持高性能表现的连接器,HSEC8系列将是您的理想选择。

HSEC8-1100-01-L-DV-A参数

参数
长*宽*高 87.8mm(长度)*7mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
