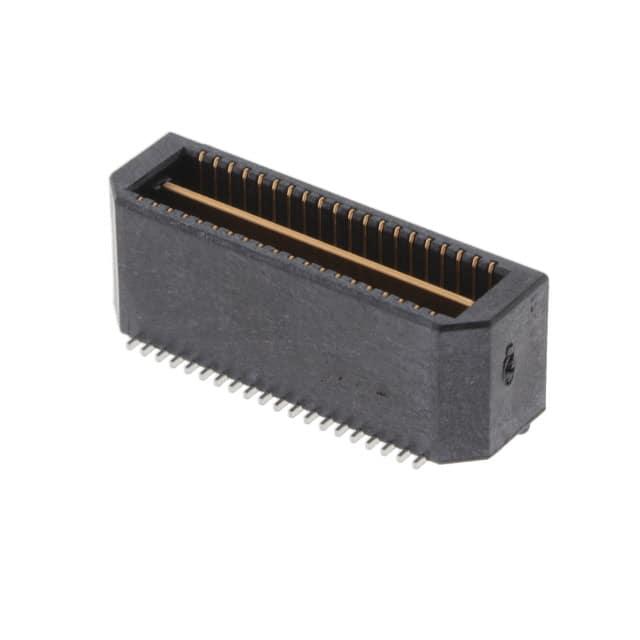

QTE-020-02-F-D-A-K-TR

厂牌: SAMTEC
产品描述: 0.8mm间距40p双排排针, QTE系列, 直角, 表面
供应商型号: 3748215
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) QTE-020-02-F-D-A-K-TR

QTE-020-02-F-D-A-K-TR概述

    电子元器件产品技术手册
    本文档介绍了一种双排高密度终端组件的详细技术规格和应用案例。此产品型号为QTE-XXX-XX-XXX-D-XXX-X-XX,适用于各种电子设备的设计与制造。

    1. 产品简介


    产品类型:双排高密度终端组件
    主要功能:用于电子电路板上的连接,提供可靠的电气连接,确保设备的正常运行。
    应用领域:广泛应用于计算机、通信设备、工业控制等领域。

    2. 技术参数


    - 针间距:0.1680英寸(4.267毫米)至1.1510英寸(29.260毫米)
    - 针数:20至100个位置,可根据需要选择
    - 材质:绝缘体为LCP,符合UL94V-0标准;终端材料为磷青铜
    - 公差:长度公差±0.01英寸(±0.25毫米),角度公差2度
    - 包装方式:托盘、卷带和盒式包装

    3. 产品特点和优势


    - 高密度设计:相比传统连接器,该组件提供了更高的连接密度,节省了电路板空间。
    - 卓越的可靠性:通过精密的制造工艺,确保了连接器的可靠性和长期稳定性。
    - 多种配置选项:提供多种针脚样式、锁定选项和包装方式,满足不同应用需求。
    - 易于安装:具有多种安装选项,包括自动放置和手动放置,适应不同生产环境。

    4. 应用案例和使用建议


    - 应用案例:该产品在计算机主板、服务器、工业控制系统中得到了广泛应用。例如,在一个计算机主板上,此连接器用于连接多个高速数据传输通道。
    - 使用建议:为了确保最佳的连接效果,建议在安装时仔细检查每个连接点的位置和角度。对于高频信号传输,可以考虑添加屏蔽措施以减少干扰。

    5. 兼容性和支持


    - 兼容性:此连接器与其他同类连接器相兼容,可用于多种电子设备中。具体兼容性请参阅制造商的官方指南。
    - 支持和服务:制造商提供详尽的技术支持文档,用户可以通过电子邮件info@SAMTEC.com获取进一步的帮助。

    6. 常见问题与解决方案


    - 问题一:连接器安装后接触不良。
    解决方案:检查连接器的针脚是否有弯曲或损坏,确保所有连接点都正确对齐。
    - 问题二:设备在使用过程中出现短路。
    解决方案:确认连接器的绝缘层没有破损,检查连接点是否存在过热现象。

    7. 总结和推荐


    综上所述,这款双排高密度终端组件以其高密度设计、可靠的电气连接和多样的配置选项,在多个领域都有着出色的应用表现。建议在设计电子设备时优先考虑使用此产品,以提高系统的整体性能和稳定性。
    本技术手册由Samtec公司发布,包含版权保护信息。任何未经授权的复制、传播或使用都是严格禁止的。如需了解更多信息,请访问Samtec公司的官方网站或联系客服。

QTE-020-02-F-D-A-K-TR参数

参数
触头镀层厚度 - 柱(配接) -
颜色 -
间距 800μm
端接 焊盘
排数 2
长度- 堆叠高度 -
针脚数 40pin
触头镀层 - 柱(配接) -
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
