首页  >  产品百科  >  QTH-030-01-F-D-A-K-TR

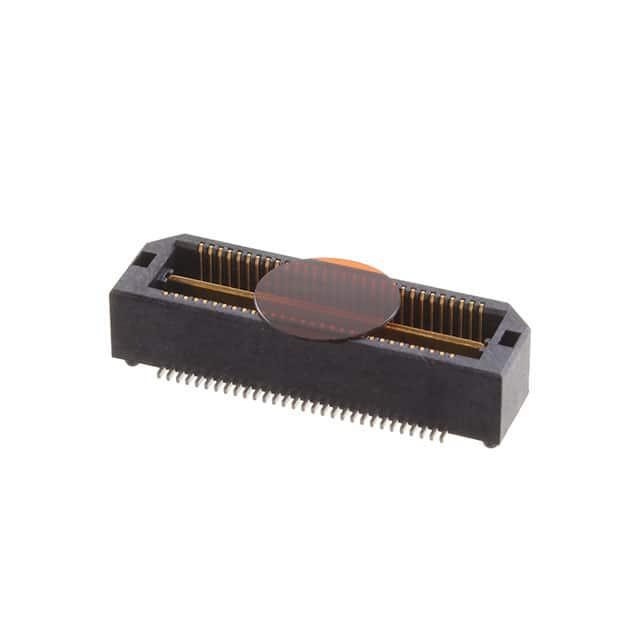

QTH-030-01-F-D-A-K-TR

产品分类: 背板连接器 - ARINC
厂牌: SAMTEC
产品描述: 0.5mm间距60p双排排针, QTH系列, 直角, 表面
供应商型号: QTH-030-01-F-D-A-K-TR
供应商: 云汉优选
标准整包数: 1
SAMTEC 背板连接器 - ARINC QTH-030-01-F-D-A-K-TR

QTH-030-01-F-D-A-K-TR概述


    产品简介


    本技术手册涵盖了由Samtec公司生产的QTH-XXX-XX-X-D-XXX-XX系列双排高密度终端装配产品。这些终端主要用于连接电子电路板,适用于通信、工业自动化、汽车电子等领域。每个终端都有多个位置可选,可以根据不同的应用需求选择合适的型号。

    技术参数


    - 引脚数量:每个位置可以安装30、60、90、120、150个引脚(每行)
    - 封装方式:支持双排封装(选项-D)
    - 镀层选择:
    - -F:接触区3μin金选择性镀层,尾部为无铅锡
    - -L:接触区10μin金选择性镀层,尾部为无铅锡
    - -H:接触区30μin金镀层,尾部为3μin金镀层
    - -C:接触区50μin金选择性镀层,尾部为无铅锡
    - 引脚样式:
    - -01:0.1680英寸(4.267毫米)
    - -02:0.2861英寸(7.264毫米)
    - -03:0.4043英寸(10.269毫米)
    - -04:0.6001英寸(15.246毫米)
    - -05:0.7181英寸(18.240毫米)
    - -06:0.8361英寸(21.237毫米)
    - -07:0.9542英寸(24.237毫米)
    - -08:1.1511英寸(29.238毫米)
    - -09:0.5224英寸(13.269毫米)
    - -10:0.5618英寸(14.269毫米)
    - 包装:
    - 支持托盘(选项-BLANK)和带状卷盘(选项-TR)

    产品特点和优势


    QTH-XXX-XX-X-D-XXX-XX系列终端具有以下几个显著的特点和优势:
    1. 多功能性:提供了多种引脚数量和镀层选择,可以满足不同应用场景的需求。
    2. 可靠性:通过精密设计和严格测试确保高可靠性和长期稳定性。
    3. 易用性:支持多种封装和连接选项,方便用户根据具体需求进行选择。
    4. 兼容性:广泛应用于各类电子产品中,与市场上大多数电子元器件具有良好的兼容性。

    应用案例和使用建议


    该系列产品已成功应用于多种场合,如通信设备、工业控制系统、汽车电子系统等。例如,在工业控制系统的应用中,通过合理选择引脚数量和镀层类型,能够显著提高系统的稳定性和抗干扰能力。使用时,建议优先考虑系统对可靠性要求较高的部分,并根据具体应用场景选择合适的型号。

    兼容性和支持


    - 兼容性:该产品可与其他多数标准电子元件兼容,特别适合用于需要高密度连接的应用场合。
    - 支持和服务:Samtec公司提供全方位的技术支持服务,包括产品选型、技术支持和售后服务等。

    常见问题与解决方案


    - 问题一:如何确定所需的引脚数量?
    - 解决方案:根据具体应用场景的需求确定引脚数量,建议参考系统的工作电流、电压等参数进行选择。

    - 问题二:镀层类型如何选择?
    - 解决方案:根据系统的工作环境、温度范围等因素综合考虑。一般情况下,对于普通应用选择-F或-L镀层即可满足要求;如果需要更高的可靠性,可以选择-H或-C镀层。

    总结和推荐


    综上所述,QTH-XXX-XX-X-D-XXX-XX系列双排高密度终端装配产品凭借其多功能性、可靠性和易用性,是一款非常适合多种应用场景的优秀产品。它在通信、工业自动化、汽车电子等领域均有广泛应用,值得推荐。

QTH-030-01-F-D-A-K-TR参数

参数
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

QTH-030-01-F-D-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-030-01-F-D-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 背板连接器 - ARINC SAMTEC QTH-030-01-F-D-A-K-TR QTH-030-01-F-D-A-K-TR数据手册

QTH-030-01-F-D-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 36.4
100+ ¥ 34.32
500+ ¥ 33.28
2500+ ¥ 32.24
5000+ ¥ 31.2
库存: 425
起订量: 1 增量: 425
交货地:
最小起订量为:1
合计: ¥ 36.4
