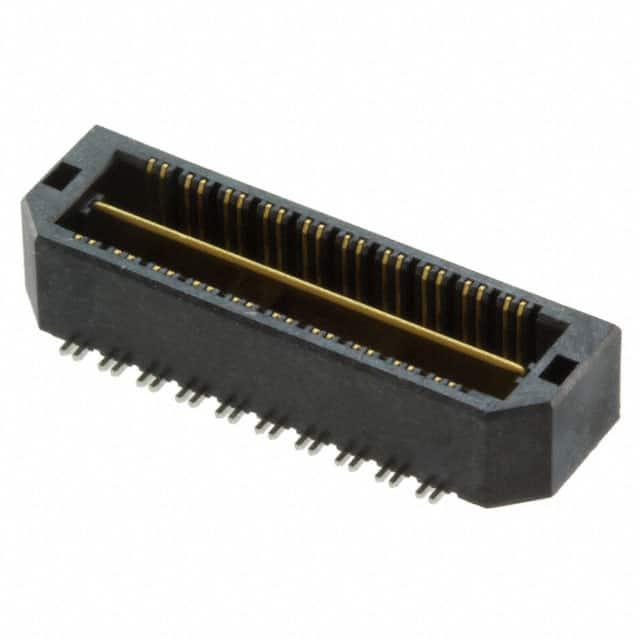

QTH-020-01-L-D-DP-A-TR

厂牌: SAMTEC
产品描述: 焊盘 500μm 2 40pin SMD,P=0.5mm 贴片安装 20mm(长度)*7.11mm(高度)
供应商型号: 200-QTH02001LDDPATR
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) QTH-020-01-L-D-DP-A-TR

QTH-020-01-L-D-DP-A-TR概述

    电子元器件产品技术手册

    产品简介


    本文档详细介绍了型号为QTH-30-XX-D-XX-A的电子元器件。该产品属于高密度差分对终端装配,广泛应用于高速通信、计算机网络、数据中心等领域。它采用了磷青铜材料制成的接触件,并具备多种配置选项,以满足不同的设计需求。

    技术参数


    | 参数 | 规格 |

    | 工作温度范围 | -40°C 至 +85°C |
    | 工作电压 | 最大 100V AC/DC |
    | 推出力 | -01 与 -02 型号:≥6oz(167.4g) |
    -03 至 -09 型号:≥8oz(223.2g) |
    | 镀层选项 | -F: 3µ"选择性金镀层,底尾锡镀层 |
    -L: 10µ"选择性金镀层,底尾锡镀层 |
    -H: 30µ"金镀层,底3µ"金镀层 |
    -C: 50µ"电抛光选择性金镀层,底锡镀层|
    | 引脚数量 | 20、40、60、80、100 |
    | 行数 | 单行、双行 |
    | 包装方式 | 托盘包装、带卷包装 |

    产品特点和优势


    QTH-30-XX-D-XX-A产品的主要特点包括:
    - 多种引脚配置,适应不同设计需求。
    - 使用磷青铜材料,确保长期可靠的连接性能。
    - 提供多种镀层选项,提升抗腐蚀能力和导电性能。
    - 采用先进的插拔技术,确保高可靠性和稳定性。
    - 小型化设计,节省电路板空间,适合高密度布线要求。
    - 符合多项行业标准,确保与其它电子元件的兼容性。

    应用案例和使用建议


    - 高速通信系统:该产品适用于光纤通信模块,由于其高频信号传输特性,能够有效减少信号损耗和干扰。
    - 服务器与数据中心:在服务器机柜内部,可用于高速数据传输连接,提高系统整体效能。
    - 消费电子产品:如路由器、交换机等设备中,可作为高密度连接接口使用。
    使用建议:
    - 确保安装过程中不施加过大的机械应力,避免损坏引脚。
    - 选择合适的镀层选项,以适应具体应用环境的要求。
    - 在批量生产前,进行详细的测试验证,确保产品性能稳定。

    兼容性和支持


    QTH-30-XX-D-XX-A产品具有良好的兼容性,可以与其他常见的电子元器件配合使用。厂商提供了详尽的技术支持文档和售后服务,包括产品选型指南、安装手册和技术咨询热线,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入过程中出现卡顿 | 检查安装角度是否正确,确认无外部异物干扰。 |
    | 连接可靠性低 | 检查引脚镀层是否符合标准,重新焊接或更换不良部件。|
    | 工作时发热过高 | 确认工作电流在额定范围内,检查散热措施是否到位。|

    总结和推荐


    QTH-30-XX-D-XX-A是一款高性能的差分对终端装配产品,适用于高速通信、服务器及数据中心等多种应用场景。其独特的设计理念和丰富的功能选项,使其在市场上具备较强的竞争力。对于需要高可靠性和高密度连接的应用场合,我们强烈推荐使用该产品。同时,厂商提供的优质技术支持和售后服务也为其增色不少,值得信赖。

QTH-020-01-L-D-DP-A-TR参数

参数
针脚数 40pin
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
间距 500μm
端接 焊盘
排数 2
长度- 堆叠高度 -
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装
