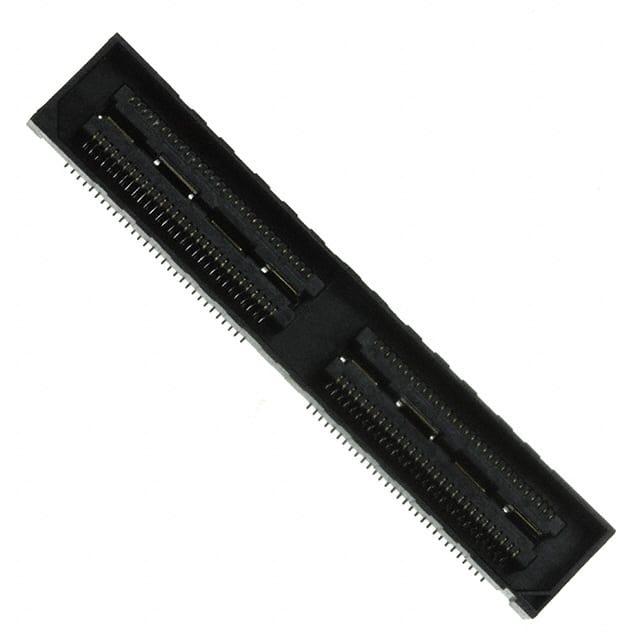

QSH-060-01-L-D-A-TR

厂牌: SAMTEC
产品描述: Samtec 0.55mm间距120p双排排母 直角接地板, QSH-RA系列, 直角, 通孔安装
供应商型号: 2000569
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) QSH-060-01-L-D-A-TR

QSH-060-01-L-D-A-TR概述


    产品简介


    本产品是一款高性能的5mm双排高密度插座装配件(5mm Double Row High Density Socket Assembly),型号为QSH-XXX-01-X-D-XXX-X-XX。这款电子元器件主要用于电子设备的连接,能够在严苛的工作环境中稳定运行。其主要功能是作为连接器,用于不同电路板之间的信号传输,广泛应用于通讯、计算机、工业自动化、汽车电子等领域。

    技术参数


    - 连接器类型: 双排高密度插座装配件
    - 连接方式: 针对多种定位孔和锁紧夹配置(如对齐针、锁紧夹、导向柱等)
    - 接触材料: 磷青铜
    - 绝缘材料: LCP UL94V-0阻燃等级,颜色为黑色
    - 尺寸: 规格多样,可根据具体需求选择合适的孔数、行间距和选项
    - 镀层选项: 包括选择性金镀(Selective Gold)、闪镀(Flash)和厚金镀(Heavy Gold)等多种规格
    - 包装方式: 可选盘装、带卷和全卷包装
    - 公差范围:
    - 尺寸精度:0.01英寸(0.25mm)至0.002英寸(0.05mm)
    - 引脚间距:0.128英寸(3.25mm)

    产品特点和优势


    这款5mm双排高密度插座装配件具有以下几个显著特点:
    1. 高性能材料:采用磷青铜接触材料和LCP绝缘材料,保证长期稳定可靠的电气性能。
    2. 丰富的连接选项:支持对齐针、锁紧夹、导向柱等多重定位结构,确保连接牢固可靠。
    3. 多样化镀层选择:提供多种镀层选择,满足不同的应用场景需求。
    4. 灵活的包装形式:可选盘装、带卷和全卷包装,便于生产和运输。
    这些特点使其在市场上具备很强的竞争力,适用于多种复杂的应用场景。

    应用案例和使用建议


    根据技术手册中的应用案例,该产品已成功应用于通信、计算机、工业自动化等领域。例如,在一台通信设备中,使用该产品作为主控板与扩展板之间的连接器,确保了高速信号的稳定传输。
    使用建议:
    - 在进行安装时,注意对准插针的位置,避免弯曲或损坏。
    - 定期检查连接部位是否有氧化或磨损现象,及时更换。
    - 对于需要高度稳定性的应用场合,推荐使用导向柱选项以增加可靠性。

    兼容性和支持


    该产品与多种定位孔和锁紧夹配置兼容,可根据实际需求选择对应的配件。厂商提供全面的技术支持和售后服务,包括详细的安装指南和故障排查指导。

    常见问题与解决方案


    1. 问题:引脚容易弯曲。
    解决方法:在安装过程中使用工具辅助,避免直接用手操作。

    2. 问题:接触不良。
    解决方法:清洁接触点并确保接触面没有氧化。

    3. 问题:长时间使用后出现松动。
    解决方法:定期检查并更换老化的连接件。

    总结和推荐


    总体来说,这款5mm双排高密度插座装配件以其卓越的性能和灵活性成为众多应用领域的理想选择。其强大的兼容性和广泛的适用范围,使得它不仅适合新项目的开发,也适用于现有系统的升级。推荐在对连接可靠性要求较高的应用场景中使用。
    如果您有任何疑问或需要进一步的技术支持,请联系制造商获取帮助。

QSH-060-01-L-D-A-TR参数

参数
端接 焊盘
排数 2
长度- 堆叠高度 -
针脚数 120pin
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
间距 500μm
长*宽*高 41.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QSH-060-01-L-D-A-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSH-060-01-L-D-A-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) SAMTEC QSH-060-01-L-D-A-TR QSH-060-01-L-D-A-TR数据手册

QSH-060-01-L-D-A-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 88.3432
125+ ¥ 86.41
250+ ¥ 84.5617
库存: 28
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 88.34
