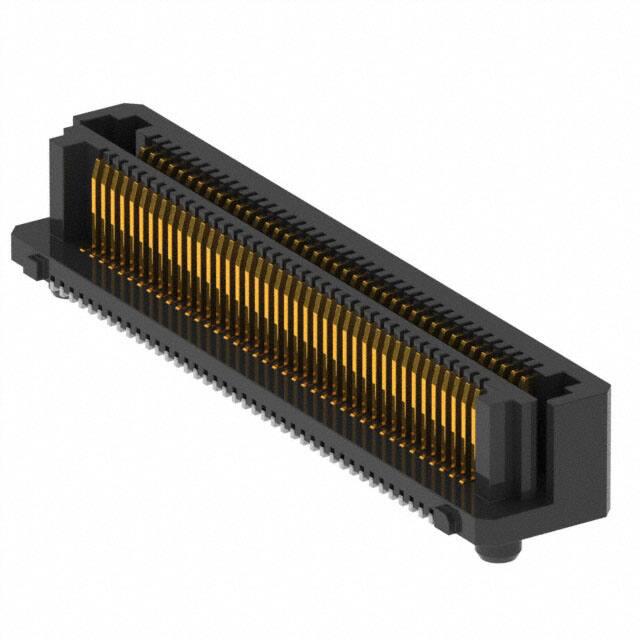

LSHM-140-02.5-F-DV-A-N-K-TR

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距80p双排排针, LSHM系列, 水平, 表面
供应商型号: AV-A-SATLSHM140025FDV!A
供应商: Avnet
标准整包数: 1
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) LSHM-140-02.5-F-DV-A-N-K-TR

LSHM-140-02.5-F-DV-A-N-K-TR概述

    电子元器件产品技术手册解析:LSHM-1XX-XX.X-XXX-DV-A-X-X-XX

    产品简介


    LSHM-1XX-XX.X-XXX-DV-A-X-X-XX 是一种专为高密度连接器设计的产品。它属于垂直(Vertical)系列,具有多位置选项和多种尾部选项。该产品广泛应用于电信、工业自动化、医疗设备和军事等领域。通过提供可靠且高效的连接解决方案,LSHM-1XX-XX.X-XXX-DV-A-X-X-XX 成为了众多电子产品中不可或缺的部分。

    技术参数


    - 位置数:05, 10, 20, 30, 40, 50
    - 尾部样式:
    - -02.5
    - -03.0
    - -04.0
    - -06.0
    - -L2.5, -L3.0, -L4.0, -L6.0
    - 镀层规范:
    - -L: 10µ" 选择性金接触区,无铅尾部镀锡
    - -F: 3µ" 选择性金接触区,无铅尾部镀锡
    - -S: 30µ" 选择性金接触区,无铅尾部镀锡
    - -H: 30µ" 高金接触区,3µ" 金尾部
    - -SL: 30µ" 选择性金接触区,无铅尾部锡/铅(90/10 ± 5%)
    - 包装方式:
    - -TR: 带式与卷盘
    - -FR: 满卷带式与卷盘
    - 屏蔽选项:
    - S: 带屏蔽
    - N: 无屏蔽
    - 材料:
    - 绝缘体:LCP,UL 94 V0;颜色:黑色
    - 接触件或端子:磷青铜
    - 屏蔽:不锈钢
    - 尺寸和公差:单位为毫米[英寸],具体尺寸请参考图纸中的表格和说明。


    产品特点和优势


    LSHM-1XX-XX.X-XXX-DV-A-X-X-XX 在多个方面表现出色。首先,其多位置选项和多种尾部选项使其能够灵活适应不同应用需求。其次,通过采用高质量的镀层材料和磷青铜接触件,确保了连接的可靠性与稳定性。此外,该产品的屏蔽设计有效减少了电磁干扰,进一步提升了其在高要求应用场景下的表现。

    应用案例和使用建议


    该产品适用于多种场合,例如电信基站的内部连接、工业自动化设备的数据传输和医疗成像设备的信号传输。为了最大化其性能,建议在安装时注意以下几点:
    - 确保所有接线正确无误,避免短路或开路现象。
    - 保持接触件和连接器的清洁,防止灰尘和其他污染物影响性能。
    - 根据具体应用要求选择合适的尾部选项和镀层规范。

    兼容性和支持


    LSHM-1XX-XX.X-XXX-DV-A-X-X-XX 具有良好的兼容性,可以与其他标准连接器无缝对接。Samtec 公司为其提供了全面的技术支持和服务,包括但不限于在线文档、安装指南和技术咨询。对于需要多组连接器的应用,建议联系 Samtec 公司获取更多技术支持。

    常见问题与解决方案


    1. 问题:连接器推力不足。
    - 解决方案:检查推力是否达到最小要求值(2.22 N [0.5 LBS]),必要时更换连接器或进行调整。
    2. 问题:表面出现空芯现象。
    - 解决方案:确认导线类型和位置数是否符合规范要求,如有疑问请联系制造商。
    3. 问题:无法识别正确的接线位置。
    - 解决方案:查阅产品手册中的图表,确保按照规定顺序正确接线。

    总结和推荐


    综上所述,LSHM-1XX-XX.X-XXX-DV-A-X-X-XX 是一款功能强大且可靠的垂直连接器产品。其多样化的规格选择、优异的电气特性和出色的抗干扰能力使其在多个行业中得到了广泛应用。我们强烈推荐使用该产品来提升系统的稳定性和可靠性。

LSHM-140-02.5-F-DV-A-N-K-TR参数

参数
长度- 堆叠高度 -
针脚数 80pin
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
间距 500μm
端接 焊盘
排数 2
长*宽*高 24.7mm(长度)*4.98mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
