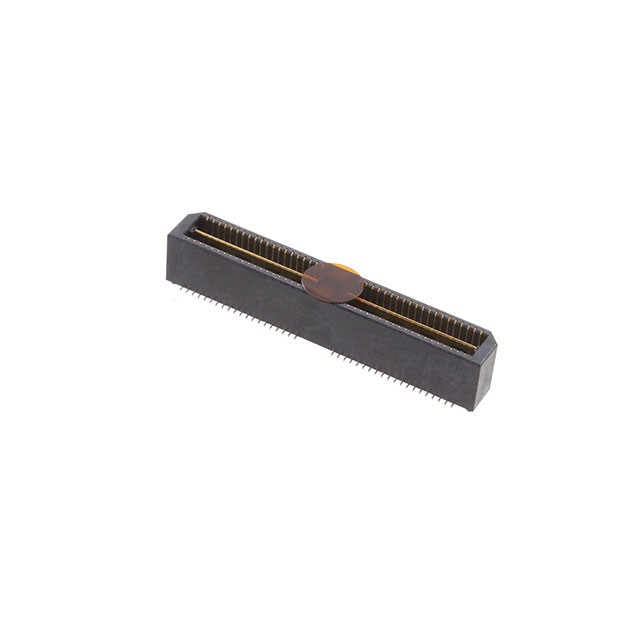

QTE-040-02-L-D-A-K-TR

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距80p双排排针, QTE系列, 直角, 表面
供应商型号: SR-QTE-040-02-L-D-A-K-TR
供应商: 海外现货
标准整包数: 300

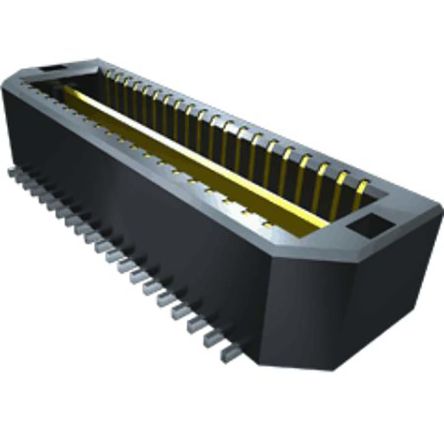

SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) QTE-040-02-L-D-A-K-TR

QTE-040-02-L-D-A-K-TR概述


    产品简介


    本产品是高密度双排高速终端组件,属于电连接器的一种。它广泛应用于通信、计算机、医疗设备、航空航天等多个高科技领域,用于实现电路板之间的高效信号传输。此系列产品提供了多种规格和选项,可满足不同客户的需求。

    技术参数


    - 规格和配置:
    - 位置数:-020、-040、-060、-080、-100(每行);
    - 排间距:根据具体型号提供单排和双排选项。
    - 材料:
    - 绝缘体:液晶聚合物(LCP),UL94V-0阻燃等级,黑色;
    - 插针:磷青铜;
    - 接地面:磷青铜。
    - 尺寸和公差:
    - 尺寸范围根据型号而定,允许的最大公差为±0.002英寸(0.05毫米)。
    - 电气特性:
    - 最小插针保持力:8盎司;
    - 最小接地面保持力:1磅。
    - 包装和安装方式:
    - 标准包装为托盘(最大40个位置),可选带卷装(最大60个位置);
    - 安装选项包括引导柱(仅限-01样式)、锁紧卡扣、摩擦锁扣、定位销等。

    产品特点和优势


    1. 多样化的规格选择:用户可根据需求选择不同的位置数、排间距及材料种类,以适应各种应用需求。
    2. 高可靠性:采用高品质磷青铜材料制成的插针和接地面,确保了出色的电气性能和机械强度。
    3. 灵活的安装方式:丰富的安装选项如引导柱、锁紧卡扣等,使得组装和拆卸更加便捷。
    4. 符合行业标准:通过了严格的制造工艺和质量控制流程,确保产品符合相关行业标准和认证要求。

    应用案例和使用建议


    该组件广泛应用于通信网络、计算机主板、医疗设备等领域,特别是在需要高度可靠连接和紧凑空间设计的应用场合。例如,在5G通信基站中,这些终端组件能够有效地传输高速数据信号;在医疗成像设备中,则可以作为精密的连接接口使用。
    使用建议:
    - 对于需要高频信号传输的应用场合,建议选择金镀层(如-30µ"重型金镀层)的版本,以获得更优的电气性能。
    - 在大批量生产时,考虑到自动放置机的插入力需求,建议选择非锁紧卡扣(-LC)选项。

    兼容性和支持


    该产品具有良好的兼容性,能够与其他品牌的相似规格产品配合使用。制造商SAMTEC提供全面的技术支持和售后服务,包括定制化需求响应和技术咨询等服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针保持力不足 | 检查装配过程中是否有损伤或污染;必要时更换插针材料或提高插针镀层厚度。 |
    | 接地面保持力不够 | 确保安装面平整无损;增加接地面厚度或采用更高级别的接地面材料。 |

    总结和推荐


    综上所述,这款高密度双排高速终端组件凭借其多样化的规格选择、优良的电气性能和机械强度、丰富的安装选项等特点,在多个应用领域展现出了极高的性价比。对于那些需要高度可靠连接和紧凑空间设计的项目,强烈推荐使用这款产品。

QTE-040-02-L-D-A-K-TR参数

参数
长度- 堆叠高度 -
针脚数 80pin
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
间距 800μm
端接 焊盘
排数 2
长*宽*高 40mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QTE-040-02-L-D-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTE-040-02-L-D-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) SAMTEC QTE-040-02-L-D-A-K-TR QTE-040-02-L-D-A-K-TR数据手册

QTE-040-02-L-D-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 5.9 ¥ 50.327
600+ $ 5.6125 ¥ 47.8746
1200+ $ 5.2375 ¥ 44.6759
2700+ $ 4.65 ¥ 39.6645
库存: 788
起订量: 300 增量: 300
交货地:
最小起订量为:300
合计: ¥ 15098.1
直接购买
