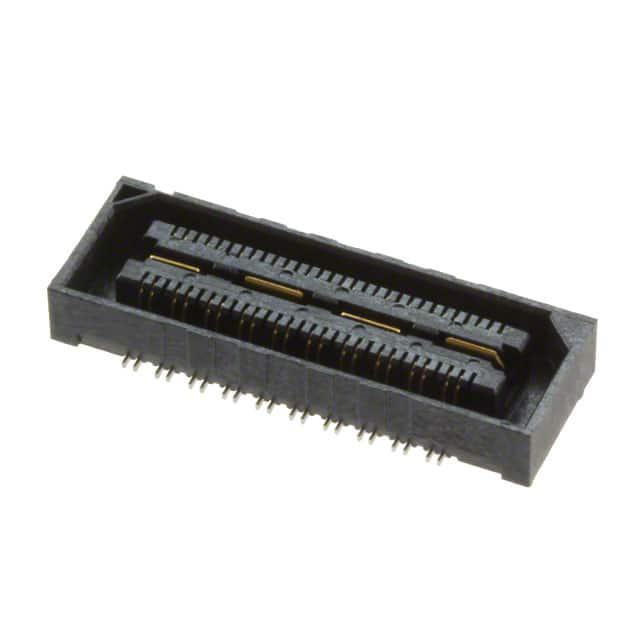

QSH-020-01-L-D-DP-A-K-TR

厂牌: SAMTEC
产品描述: Samtec 0.55mm间距40p双排排母 直角接地板, QSH-RA系列, 直角, 通孔安装
供应商型号: SR-QSH-020-01-L-D-DP-A-K-TR
供应商: 海外现货
标准整包数: 475

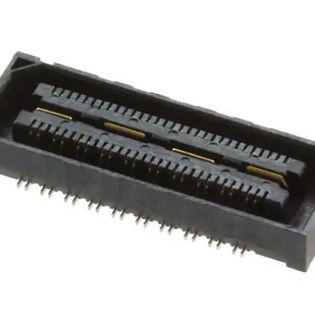

SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) QSH-020-01-L-D-DP-A-K-TR

QSH-020-01-L-D-DP-A-K-TR概述

    电子元器件产品技术手册
    本手册提供了关于一款高性能差分对插座组装件的技术详细信息。该组件适用于各种高速信号传输应用,且具有出色的电气特性和机械稳定性。

    1. 产品简介


    这款差分对插座组装件属于连接器类别,主要用于需要高带宽和低噪声传输的应用。它特别适用于通信设备、服务器、网络交换机和其他需要高速数据传输的场合。

    2. 技术参数


    - 产品型号:QSH-XXX-XX-X-D-DP-XXX-X-XX
    - 每行引脚数:可选 -020, -040, -060, -080, -100(每行)
    - 引脚长度:0.1280英寸(3.251毫米)
    - 工作温度范围:-40°C 至 85°C
    - 额定电压:最高可达50伏特
    - 接触电阻:最大5毫欧
    - 绝缘耐压:最高可达1000伏特
    - 包装方式:托盘包装,可选择带卷包装
    - 材料:绝缘体为黑色LCP,终端为磷青铜

    3. 产品特点和优势


    - 卓越的信号完整性:采用差分对设计,有效减少噪声干扰。
    - 可靠性高:使用磷青铜材料作为终端,确保长期稳定运行。
    - 易于安装:提供多种安装选项,如锁定夹具、引导柱等,便于装配。
    - 适应性强:适用于广泛的工业标准和要求,包括高速数据传输。

    4. 应用案例和使用建议


    该产品广泛应用于数据中心、电信基础设施、高速网络设备等领域。在实际应用中,用户可根据具体需求选择合适的引脚数和安装方式。例如,在服务器应用中,建议使用多行和双排引脚以增加带宽并降低信号损失。

    5. 兼容性和支持


    - 兼容性:该产品与多种标准协议兼容,包括PCIe、USB3.0等。
    - 技术支持:制造商提供全面的技术支持服务,包括样品测试、工程咨询和技术文档下载。

    6. 常见问题与解决方案


    - 问:如何处理高插入力?
    答:对于高插入力情况,建议手动放置带有锁定夹具的产品,避免使用自动放置。
    - 问:如何确保信号完整性?
    答:通过正确的阻抗匹配和布线设计,可以显著提高信号完整性。

    7. 总结和推荐


    总体而言,这款差分对插座组装件在高速信号传输应用中表现出色,具有高可靠性、易安装和广泛兼容性的特点。对于需要高性能连接解决方案的设计工程师,我们强烈推荐此产品。

QSH-020-01-L-D-DP-A-K-TR参数

参数
颜色 -
间距 500μm
端接 焊盘
排数 2
长度- 堆叠高度 -
针脚数 40pin
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
长*宽*高 21.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QSH-020-01-L-D-DP-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSH-020-01-L-D-DP-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) SAMTEC QSH-020-01-L-D-DP-A-K-TR QSH-020-01-L-D-DP-A-K-TR数据手册

QSH-020-01-L-D-DP-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 7.5 ¥ 63.975
500+ $ 6.4 ¥ 54.592
1000+ $ 5.475 ¥ 46.7017
库存: 1607
起订量: 475 增量: 475
交货地:
最小起订量为:100
合计: ¥ 6397.5
