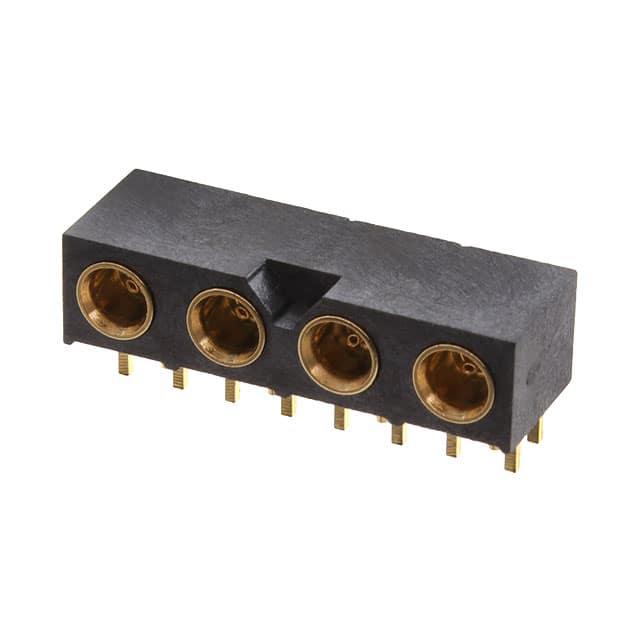

GRF1-J-P-04-E-RA-TH1

产品分类: 同轴连接器(RF)
厂牌: SAMTEC
产品描述: Female Socket,Jack,Snap-On 4 6GHz 50Ω 金色 焊接 焊接安装,通孔安装 20mm(长度)
供应商型号: SR-GRF1-J-P-04-E-RA-TH1
供应商: 海外现货
标准整包数: 1
SAMTEC 同轴连接器(RF) GRF1-J-P-04-E-RA-TH1

GRF1-J-P-04-E-RA-TH1概述


    产品简介


    GRF1-J 和 GRF1-P 系列是高性能的50Ω同轴射频系统,适用于微型连接需求。它们主要用于各种高频率应用,如无线通信、卫星通信和医疗设备等。GRF1-J 和 GRF1-P 系列通过精细的设计和卓越的材料选择,确保了可靠的信号传输和高稳定性。

    技术参数


    | 参数 | 描述 |

    | 壳体材料 | 黄铜 |
    | 绝缘材料 | 聚四氟乙烯(PTFE) |
    | 接触材料 | 铍青铜(BeCu) |
    | 引脚材料 | 黄铜 |
    | 镀层 | 30 µ” (0.76 µm) 金镀层,覆盖50 µ” (1.27 µm) 镍镀层 |
    | 电流容量(信号) | 每针3.6A(8个相邻引脚供电) |
    | 电流容量(接地) | 每针6.2A(8个相邻引脚供电) |
    | 工作温度范围 | -40°C 到 +90°C |
    | 阻抗 | 50 Ω |
    | 介电耐压 | 500 Vrms,50 Hz |
    | 工作电压 | 170 Vrms,50 Hz |
    | 频率范围 | 0~6 GHz |
    | RoHS 符合性 | 是 |

    产品特点和优势


    GRF1-J 和 GRF1-P 系列具备以下特点和优势:
    - 高频响应: 支持高达6GHz的频率范围,适用于现代通信系统的高带宽需求。
    - 高可靠性: 采用优质的黄铜和铍青铜材料,确保长期稳定可靠的工作性能。
    - 出色的信号完整性: 50Ω的阻抗设计保证了低损耗和低反射,提高信号传输质量。
    - 环境适应性强: 宽泛的工作温度范围确保在极端环境下仍能正常工作。
    - 环保设计: 符合RoHS标准,无有害物质,更符合绿色环保要求。

    应用案例和使用建议


    应用案例
    1. 无线通信系统: GRF1-J/P系列常用于基站、移动终端和Wi-Fi路由器等无线通信设备中。
    2. 卫星通信设备: 该系列可以应用于卫星地面站的信号传输接口。
    3. 医疗设备: 在医疗成像设备中作为高频信号传输接口,如MRI设备。
    使用建议
    - 电路布局: 设计时应注意电源分配和接地问题,尽量保持信号路径的连续性,以减少信号干扰。
    - 散热处理: 在高温环境下使用时,考虑增加散热措施以保持系统稳定性。
    - 信号隔离: 在多通道应用中,尽量减少相邻通道间的串扰,可通过适当的屏蔽和接地技术实现。

    兼容性和支持


    GRF1-J 和 GRF1-P 系列可与多种类型的插头和其他电子元件配合使用,具体兼容性信息请参考官方网站。制造商Samtec提供全面的技术支持和维护服务,包括详细的安装指南和故障排除文档。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 信号传输不稳定 | 检查连接器是否有松动,重新焊接或更换连接器 |
    | 温度过高 | 检查散热系统是否正常工作,增加外部冷却装置 |
    | 连接器接触不良 | 清理连接器,确保良好的电气接触 |

    总结和推荐


    综上所述,GRF1-J 和 GRF1-P 系列在高频通信和信号传输方面表现出色,具有优异的性能和广泛的应用前景。其强大的环境适应能力和可靠的信号传输能力使其成为各类通信设备的理想选择。强烈推荐在需要高可靠性和高性能连接器的应用场景中使用该系列产品。

GRF1-J-P-04-E-RA-TH1参数

参数
最大频率 6GHz
紧固类型 -
端口数 4
触头端接 焊接
类型 Female Socket,Jack,Snap-On
阻抗 50Ω
外壳颜色 金色
长*宽*高 20mm(长度)
安装方式 焊接安装,通孔安装
零件状态 在售
包装方式 管装

GRF1-J-P-04-E-RA-TH1厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

GRF1-J-P-04-E-RA-TH1数据手册

厂牌 PDF简要描述 下载
SAMTEC 同轴连接器(RF) SAMTEC GRF1-J-P-04-E-RA-TH1 GRF1-J-P-04-E-RA-TH1数据手册

GRF1-J-P-04-E-RA-TH1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 22.5125 ¥ 192.0316
25+ $ 20.7125 ¥ 176.6776
50+ $ 18 ¥ 153.54
100+ $ 16.0875 ¥ 137.2264
250+ $ 15.45 ¥ 131.7885
500+ $ 14.1875 ¥ 121.0194
库存: 55
起订量: 14 增量: 1
交货地:
最小起订量为:10
合计: ¥ 1920.31
