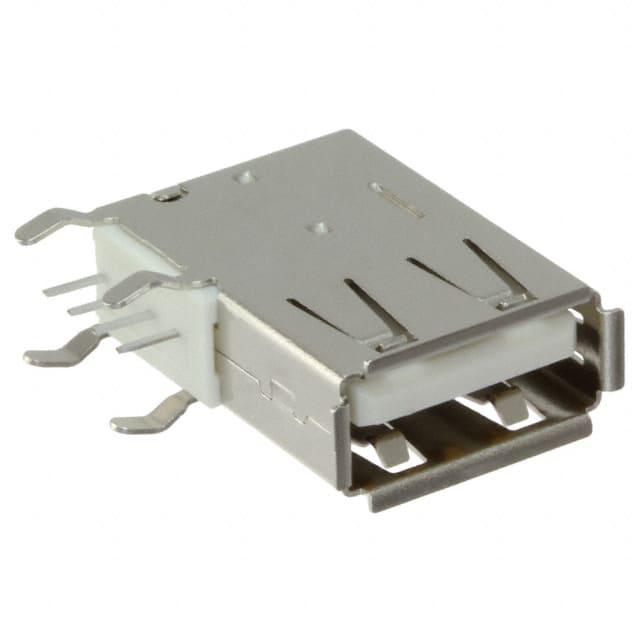

USB-A-S-F-W-VU

产品分类: USB/DVI/HDMI 连接器
厂牌: SAMTEC
产品描述: Samtec USB2.0A母座 USB连接器, USB-A系列, 通孔安装, 1端口, 焊接端接
供应商型号: UA-USB-A-S-F-W-VU
供应商: 海外现货
标准整包数: 1
SAMTEC USB/DVI/HDMI 连接器 USB-A-S-F-W-VU

USB-A-S-F-W-VU概述

    # USB-A 系列垂直直立通孔连接器技术手册

    产品简介


    USB-A 系列垂直直立通孔连接器(型号:USB-A-S-X-X-VU-XX)是一款专为高可靠性需求设计的电子元器件。该产品支持 USB-A 标准接口,广泛应用于计算机、消费电子设备、工业设备及通信设备等领域。凭借其卓越的机械性能和电气性能,USB-A 系列连接器能够确保高速数据传输和稳定的电源连接。
    主要功能
    - 支持 USB 2.0 和 USB 1.1 协议,传输速率高达 480 Mbps。
    - 具备坚固耐用的设计,适用于频繁插拔的应用场景。
    - 提供多种颜色选择(黑、白),满足个性化设计需求。
    应用领域
    - 桌面电脑和笔记本电脑。
    - 外置存储设备。
    - 游戏控制台。
    - 工业自动化设备。

    技术参数


    以下是 USB-A 系列连接器的关键技术规格:
    | 参数名称 | 规格值 |

    | 额定电压 | 5V DC |
    | 最大电流 | 1.5A |
    | 接触电阻 | ≤50 mΩ |
    | 插拔寿命 | ≥10,000 次 |
    | 工作温度范围 | -40°C 至 +85°C |
    | 插针直径 | 0.276 mm (10 AWG) |
    | 引脚布局 | 四引脚设计 |

    产品特点和优势


    1. 卓越的耐用性:经过超过 10,000 次插拔测试,确保长期稳定运行。
    2. 环保合规:符合 RoHS 标准,采用无铅材料,减少环境污染。
    3. 快速安装:支持垂直直立安装方式,节省空间且便于布线。
    4. 优质接触材料:磷青铜镀镍或镀金材质,提升信号传输质量。
    5. 定制化选项:提供多种配置和表面处理方式(如选择性金镀和哑光锡尾处理),以适应不同应用需求。

    应用案例和使用建议


    应用案例
    1. 工业控制设备:将 USB-A 系列连接器用于工业设备的维护接口,确保快速诊断和升级。
    2. 消费电子产品:作为手机或平板电脑的外设连接口,支持高效数据传输。
    3. 医疗设备:连接便携式医疗器械和数据采集系统,实现可靠的数据同步。
    使用建议
    - 在高频应用场合中,确保 PCB 布局合理,避免信号干扰。
    - 使用推荐的焊盘设计,保证连接器与 PCB 的最佳贴合度。
    - 定期清洁接口区域,防止灰尘和污垢积累影响性能。

    兼容性和支持


    - 兼容性:USB-A 系列连接器完全符合 USB 标准协议,与所有 USB 设备保持互操作性。
    - 技术支持:Samtec 公司提供全方位的技术支持,包括样品申请、设计咨询和售后维护服务。

    常见问题与解决方案


    1. 问题:连接器插入困难
    - 原因:接触点氧化或插针位置偏移。
    - 解决方法:检查插针对齐情况并清理接触区域。

    2. 问题:传输速度不稳定
    - 原因:信号线过长或阻抗匹配不当。
    - 解决方法:缩短信号线长度并优化 PCB 走线设计。
    3. 问题:外壳变形
    - 原因:安装时施力过大。
    - 解决方法:严格按照安装说明进行操作,避免暴力安装。

    总结和推荐


    USB-A 系列垂直直立通孔连接器以其高性能、高可靠性和易用性成为市场的热门选择。无论是工业设备还是消费电子领域,这款连接器都能提供卓越的支持。建议在需要高速数据传输和稳定电源连接的项目中优先考虑此产品。总体而言,USB-A 系列连接器值得信赖,是值得推荐的优质电子元器件。
    如果您正在寻找一款兼具性能与成本效益的 USB 连接器,USB-A 系列将是您的理想之选!

USB-A-S-F-W-VU参数

参数
规格 USB 2.0
额定电压 30V(AC)
端口数 1
触头数量 4
类型 USB-A (USB TYPE-A)
公母头 插头
长*宽*高 7.1mm(长度)*19.2mm(高度)
安装方式 垂直安装,通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

USB-A-S-F-W-VU厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

USB-A-S-F-W-VU数据手册

厂牌 PDF简要描述 下载
SAMTEC USB/DVI/HDMI 连接器 SAMTEC USB-A-S-F-W-VU USB-A-S-F-W-VU数据手册

USB-A-S-F-W-VU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 1.5612 ¥ 13.083
100+ $ 1.2536 ¥ 10.5052
500+ $ 1.0753 ¥ 9.0109
1000+ $ 0.8439 ¥ 7.0719
2000+ $ 0.7677 ¥ 6.4331
5000+ $ 0.6139 ¥ 5.1442
10000+ $ 0.4478 ¥ 3.7527
库存: 1560
起订量: 81 增量: 1
交货地:
最小起订量为:50
合计: ¥ 654.15
