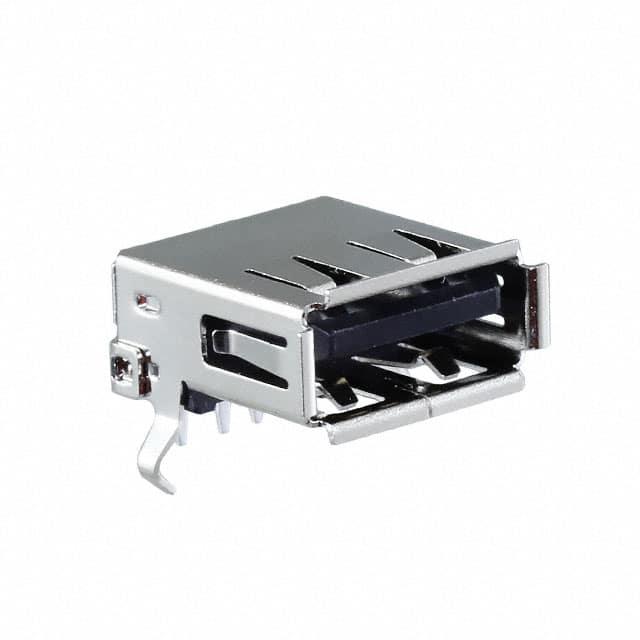

USB-A-S-F-B-TH

产品分类: USB/DVI/HDMI 连接器
厂牌: SAMTEC
产品描述: Samtec USB2.0A母座 USB连接器, USB-A系列, 通孔安装, 1端口, 焊接端接
供应商型号: UA-USB-A-S-F-B-TH
供应商: 海外现货
标准整包数: 1
SAMTEC USB/DVI/HDMI 连接器 USB-A-S-F-B-TH

USB-A-S-F-B-TH概述

    USB-A-S-X-X-TH-X 技术手册概述

    产品简介


    本手册介绍的产品是一款USB-A单接口通过孔(THRU-HOLE)连接器,适用于各种电子设备中USB接口的应用。USB-A接口是一种常见的数据传输标准,被广泛应用于电脑、手机充电器、外部存储设备等场合。此连接器具备坚固耐用的设计,适用于需要高可靠性的应用场景。

    技术参数


    以下为USB-A-S-X-X-TH-X的主要技术参数:
    - 尺寸:2.00mm ± 0.08mm (0.079in ± 0.003in)
    - 厚度:7.00mm ± 0.15mm (0.276in ± 0.006in)
    - 长宽:12.50mm ± 0.10mm (0.492in ± 0.004in)
    - 高度:14.6mm ± 0.57mm (0.571in ± 0.022in)
    - 公差:多种尺寸的精度要求详见附图
    - 颜色选项:黑色(B) 或白色(W)
    - 镀层:金闪镀层(F)或选择性镀层(S),均包括0.000030英寸的金镀层
    - 合规性:符合RoHS标准(-R)

    产品特点和优势


    - 稳固连接:插拔次数可达1000次以上,保证长时间使用的稳定性。
    - 材料选用:绝缘体采用PBT(聚对苯二甲酸丁二醇酯),接触件采用磷青铜,屏蔽层采用镍涂层黄铜,提供优秀的机械和电气性能。
    - 适用性广:适用于广泛的温度范围,适合大多数环境条件下的使用需求。

    应用案例和使用建议


    该连接器广泛应用于各类消费电子产品中,如个人电脑、平板电脑、智能手机充电器、键盘鼠标套装等。用户在设计PCB时,应参照提供的推荐布局来安装,确保最佳的电气特性和机械稳定性。同时,在高频数据传输场合,需考虑信号完整性,建议使用更高级别的材料以提升整体性能。

    兼容性和支持


    - 兼容性:该连接器与标准USB-A接口完全兼容,可以方便地替换现有系统中的USB-A连接器。
    - 厂商支持:SAMTEC公司提供了详尽的技术文档和客户支持服务,用户可以通过电话、电子邮件等方式获取技术支持。

    常见问题与解决方案


    - Q1: 插入力过大?
    - A: 检查是否有异物进入插槽;确保接头正确插入且无歪斜。
    - Q2: 连接不稳定?
    - A: 确认安装过程中没有过度弯曲或压力施加在连接器上;检查焊接点是否牢固。
    - Q3: 接触不良?
    - A: 清理插针和插座上的氧化层;使用适当的焊接技术,避免虚焊现象。

    总结和推荐


    总体而言,USB-A-S-X-X-TH-X连接器凭借其高性能、高可靠性及良好的兼容性,在多种应用环境中表现出色。无论是作为新产品开发的一部分,还是用于替换旧有的USB-A连接器,它都是一个值得信赖的选择。如果您正在寻找一款稳定可靠的USB-A连接器,我们强烈推荐您考虑这款产品。

USB-A-S-F-B-TH参数

参数
类型 USB-A (USB TYPE-A)
公母头 插头
规格 USB 2.0
额定电压 30V(AC)
端口数 1
触头数量 4
长*宽*高 15.75mm(长度)*14.1mm(高度)
安装方式 水平安装,通孔安装
零件状态 在售
包装方式 托盘
