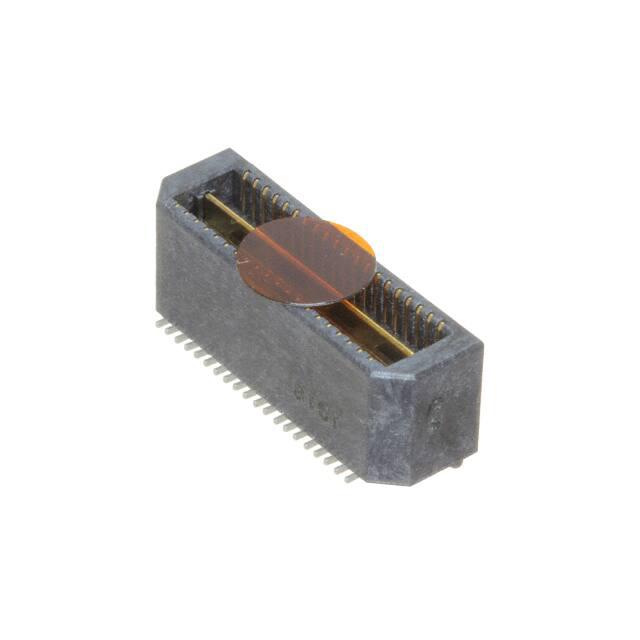

QTE-020-02-L-D-A-K

产品分类: 背板连接器 - ARINC
厂牌: SAMTEC
产品描述: Conn High Speed Micro Plane HDR 40 POS 0.8mm Solder ST SMD Tray
供应商型号: 3748216
供应商: element14
标准整包数: 1
SAMTEC 背板连接器 - ARINC QTE-020-02-L-D-A-K

QTE-020-02-L-D-A-K概述


    产品简介


    本文介绍的是来自Samtec公司的电子元器件——QTE系列高速双排终端组装件。这些组件主要用于高密度连接应用,如计算机、通信设备、工业自动化系统等领域。它们以其卓越的电气性能和可靠的机械稳定性而闻名。

    技术参数


    | 参数 | 值 |

    | 位置数量(每行) | -020, -040, -060, -080, -100 |
    | 双排配置 | 支持QTE-20-XX-D-XX 和 QTEH-20-XX-D-XX |
    | 电镀选项 | -F: 3µ"闪光金在接触区,哑光锡在尾部
    -L: 10µ"轻金在接触区,哑光锡在尾部
    -H: 30µ"重金在接触区,3µ"金在尾部
    -C: 50µ"电抛光选择金在接触区,哑光锡在尾部
    -STL: 30µ"选择性重金在接触区,锡铅在尾部
    -FTL: 3µ"选择性闪光金在接触区,锡铅在尾部 |
    | 引脚样式 | -01至-10 |
    | 锁扣选项 | 支持-QTE-XXX-XX-D-XX-LC |
    | 导向柱选项 | 支持-QTE-XXX-XX-D-XX-GP |
    | 螺钉固定选项 | 支持-QTE-XXX-XX-D-XX-SD |
    | 摩擦锁选项 | 支持-QTE-XXX-XX-D-XX-FL |
    | 防滑锁选项 | 支持-QTE-XXX-XX-D-XX-RT1 |
    | 插槽选项 | 支持-QTE-XXX-XX-D-XX-L |
    | 包装选项 | -TR: 盘带包装(最大60个位置)
    -BL: 标准盘包装 |
    | 工作温度范围 | -55°C至+125°C |
    | 绝缘材料 | LCP,UL94V-0,黑色 |

    产品特点和优势


    QTE系列高速双排终端组装件具有多项独特的功能和优势。首先,它们具有多种引脚样式和电镀选项,适用于不同的应用需求。其次,产品的防滑锁、导向柱和锁扣选项增加了安装过程中的稳定性和可靠性。此外,QTE系列采用高质量材料制造,能够承受极端的工作环境,如高温和低温。最重要的是,这些组件经过严格的质量控制,确保了长期使用的可靠性和稳定性。

    应用案例和使用建议


    QTE系列终端组装件广泛应用于各种高密度连接场合,例如计算机主板、服务器、网络设备等。为了更好地利用这些组件的功能,用户可以考虑以下建议:
    1. 多行配置:根据应用需求选择合适的位置数量配置,以满足不同应用的复杂度。
    2. 合适的电镀选项:根据特定应用的电气要求选择适合的电镀选项,确保最佳的电气性能。
    3. 安全锁和导向柱:如果需要更高的稳定性,可以选择锁扣、导向柱和摩擦锁选项,以确保安装时的安全和可靠性。
    4. 包装选择:根据生产规模和操作习惯选择合适的包装方式,便于管理存储和处理。

    兼容性和支持


    QTE系列终端组装件设计上具有良好的兼容性,能够与多种设备和系统无缝集成。Samtec公司提供全面的技术支持和售后服务,确保用户在使用过程中得到及时的帮助和支持。公司网站上提供了详尽的产品资料和技术文档,方便用户获取更多信息。

    常见问题与解决方案


    以下是一些用户可能遇到的问题及相应的解决方法:
    1. 插入力过大:建议检查是否有适当的导向柱和锁扣选项,以减少插入时的阻力。
    2. 接触不良:建议检查电镀选项是否正确,同时检查是否有足够的插针长度和正确的安装位置。
    3. 包装损坏:建议按照制造商的包装标准进行存储和运输,避免不必要的损害。

    总结和推荐


    总体来说,QTE系列高速双排终端组装件是市场上的一款优秀产品,它凭借其卓越的电气性能、多种配置选项以及可靠的设计赢得了广泛的认可。如果您正在寻找一款能在高密度连接应用中提供优异表现的电子元器件,那么QTE系列终端组装件将是您的理想选择。我们强烈推荐此产品给对质量和性能有较高要求的用户。

QTE-020-02-L-D-A-K参数

参数
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTE-020-02-L-D-A-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTE-020-02-L-D-A-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 背板连接器 - ARINC SAMTEC QTE-020-02-L-D-A-K QTE-020-02-L-D-A-K数据手册

QTE-020-02-L-D-A-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
