ZW-10-15-S-D-300-120

厂牌: SAMTEC
产品描述: 焊盘 2.54mm 2 20pin 7.62mm 760nm 金 黑色 通孔安装
供应商型号: N-ZW-10-15-S-D-300-120
供应商: 云汉优选
标准整包数: 1

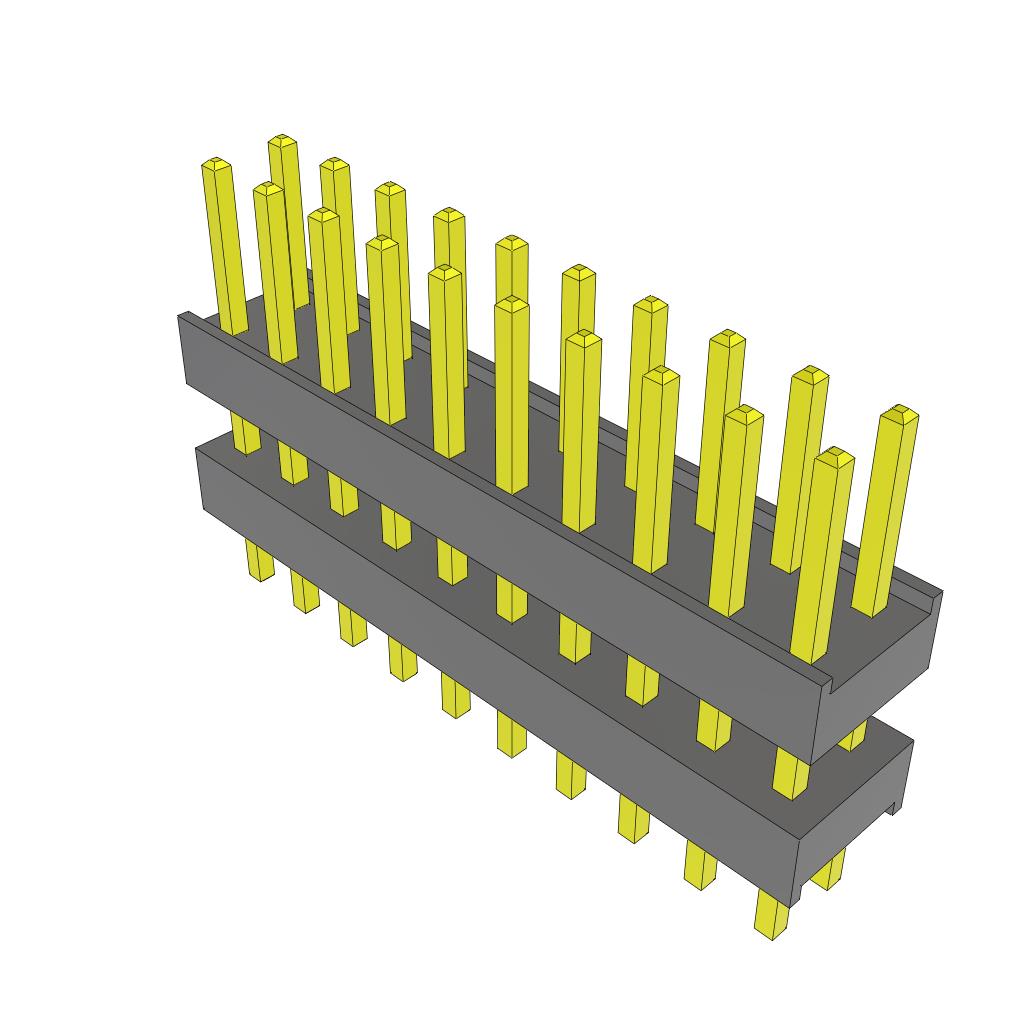

SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) ZW-10-15-S-D-300-120

ZW-10-15-S-D-300-120概述


    产品简介


    本产品为 (2.54 mm) .100" DW, EW, ZW, HW-TH系列的柔性板对板连接器。该系列产品主要用于各种高可靠性电子系统中的信号传输和电源分配。它们广泛应用于计算机、通信设备、工业自动化、医疗仪器等多个领域。这些连接器通过不同的选项(如尾部长度、堆叠高度等)来适应不同的应用场景,从而确保在严苛环境中也能可靠工作。

    技术参数


    | 参数 | 描述 |

    | 针数每行 | 1到50 |
    | 堆叠高度(最小) | 5.08 mm (.200") |
    | 接触电镀 | Au 或 Sn over 50 µ" (1.27 µm) Ni |
    | 操作温度范围 | -55 °C 至 +125 °C (金) 或 -55 °C 至 +105 °C (锡) |
    | RoHS 符合性 | 是 |
    | 无铅焊接能力 | DW, EW, ZW:波峰焊 |
    | 绝缘材料 | DW, EW, ZW:黑色玻璃填充聚酯 |
    | 端子材料 | 磷青铜 |
    | 长度(OAL) | 多种规格 |

    产品特点和优势


    该系列连接器具有多种独特功能,例如:
    - 定制尾部长度:可以根据应用需求选择不同长度的尾部,提高安装灵活性。
    - 高温兼容性:HW型号可耐受更高的工作温度,适用于更苛刻的环境。
    - 多种接触电镀选择:提供金、锡等多种电镀选项,以满足不同性能要求。
    - 高可靠性:通过严苛的测试验证,确保在极端环境下仍能稳定工作。
    这些特点使得该系列产品在众多高可靠性应用场景中具有显著的市场竞争力。

    应用案例和使用建议


    根据手册中的应用场景,该连接器可以用于:
    - 计算机主板连接:确保信号传输的可靠性。
    - 工业自动化设备:保证在恶劣环境下的稳定运行。
    - 医疗仪器:由于其高可靠性,适合用于医疗设备中。
    使用建议:
    - 在使用过程中,建议配合机械板夹以增强机械稳定性。
    - 特别是在使用金或选择性金电镀的连接器时,需要额外考虑机械支撑。

    兼容性和支持


    该连接器与多种其他连接器兼容,包括:
    - SSW, SSQ, ESW, ESQ
    - CES, SLW, BSW, BCS
    - SSM, HLE, PHF
    此外,Samtec公司提供了全方位的支持和服务,包括定制化解决方案、技术咨询等,确保用户能够充分利用该产品的优势。

    常见问题与解决方案


    以下是一些常见问题及相应的解决方案:
    1. 连接器不稳固:
    - 解决方案:使用机械板夹增强机械稳定性。
    2. 连接器温度过高:
    - 解决方案:使用HW型号连接器,因其能承受更高的工作温度。
    3. 信号传输不稳定:
    - 解决方案:检查接线是否有误,确认正确使用所需的尾部长度。

    总结和推荐


    综上所述,(2.54 mm) .100" DW, EW, ZW, HW-TH系列的柔性板对板连接器凭借其高可靠性、多样化的规格选择和出色的兼容性,在多种高可靠性应用场景中表现出色。其独特的设计和多项优势使其在市场上具有较强的竞争力。因此,强烈推荐该产品用于需要高性能和高可靠性的应用场景。

ZW-10-15-S-D-300-120参数

参数
颜色 黑色
间距 2.54mm
端接 焊盘
排数 2
长度- 堆叠高度 7.62mm
针脚数 20pin
触头镀层 - 柱(配接)
触头镀层厚度 - 柱(配接) 760nm
安装方式 通孔安装
零件状态 在售
包装方式 散装
