QSS-050-01-F-D-A-K-TR

厂牌: SAMTEC
产品描述: 焊盘 640μm 2 100pin SMD,P=0.64mm 贴片安装
供应商型号: 200-QSS05001FDAKTR
供应商: Mouser
标准整包数: 1

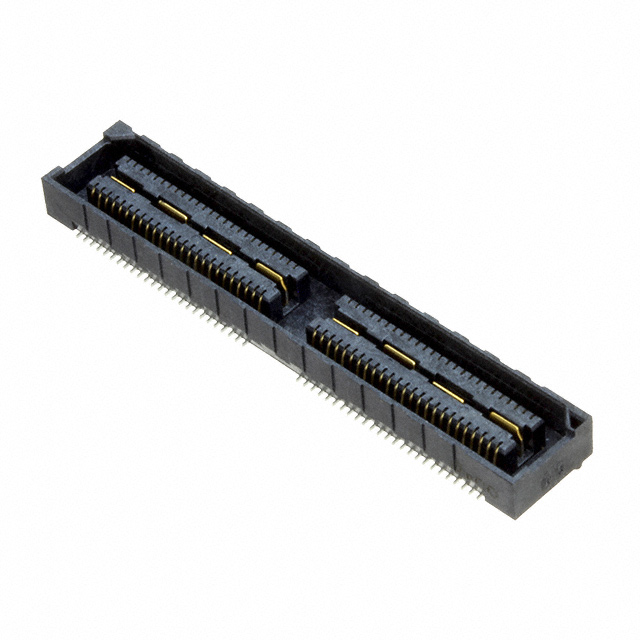

SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) QSS-050-01-F-D-A-K-TR

QSS-050-01-F-D-A-K-TR概述


    产品简介


    QSS-25-XXX-D-XX 是一种高性能的双排高密度插座组件,由 SAMTEC 公司设计制造。这款插座广泛应用于计算机、通信设备、消费电子产品等领域,具有出色的连接性能和可靠性。该组件通过其灵活的配置选项(如多种引脚布局、锁定机制和表面处理工艺)满足不同应用的需求。

    技术参数


    - 产品类型: 双排高密度插座
    - 引脚间距: -025, -050, -075, -100, -125(可选)
    - 引脚数量: 最多 75 个引脚
    - 包装方式: TRAY 或 TAPE & REEL
    - 材料: 绝缘体为 LCP,UL94V-0 等级;接触材料为磷青铜
    - 尺寸: 主要尺寸在 0.635 mm(25 mils)
    - 工作温度范围: -40°C 至 +125°C
    - 电特性:
    - 接触电阻: 最大 20 mΩ
    - 绝缘电阻: 最小 1000 MΩ
    - 插入力: 最大 2.0 kgf
    - 拔出力: 最小 1.0 kgf
    - 表面处理: 可选择 3µ" 闪镀金、10µ" 轻镀金、30µ" 重镀金和锡铅涂层
    - 插拔寿命: 最少 1000 次插拔循环

    产品特点和优势


    1. 高可靠性: 使用磷青铜材料作为接触件和接地平面,确保长期稳定的电气性能。
    2. 多功能性: 支持多种引脚间距和数量,可根据需求进行灵活配置。
    3. 易用性: 提供多种安装选项(如对齐销、锁定夹具、导向柱和锁紧螺钉),方便组装和维护。
    4. 适应性强: 能够承受较宽的工作温度范围,适用于各种恶劣环境下的应用。
    5. 高性能: 插拔力和寿命指标均超过行业标准,确保长时间使用的稳定性和可靠性。

    应用案例和使用建议


    QSS-25-XXX-D-XX 常用于计算机主板、服务器背板、网络设备、工业自动化设备等。例如,在一台高速服务器中,该组件可以作为核心 CPU 与散热器之间的接口,确保稳定的数据传输和散热效果。
    使用建议:
    1. 安装前检查: 确保安装过程中无灰尘或其他杂质进入插座内。
    2. 正确配置: 根据具体应用需求选择合适的引脚数量和间距。
    3. 避免过热: 在高温环境下使用时,注意散热管理以延长使用寿命。

    兼容性和支持


    QSS-25-XXX-D-XX 与其他标准的电子元器件和设备高度兼容。SAMTEC 公司提供全面的技术支持和售后服务,包括详细的产品文档、在线资源和客户支持热线。如果需要特定的应用支持或定制化解决方案,可以通过官方渠道联系 SAMTEC。

    常见问题与解决方案


    1. 问题: 插入力过高
    - 解决方法: 检查接触点是否有污染或磨损,必要时更换新的插座组件。
    2. 问题: 接触电阻异常
    - 解决方法: 清理插座和连接器的接触面,确保良好接触。
    3. 问题: 锁定机制失效
    - 解决方法: 仔细检查锁定部件是否正确安装,如仍存在问题可能需要更换新部件。

    总结和推荐


    综上所述,QSS-25-XXX-D-XX 是一款高性能、多功能的双排高密度插座,适用于多种高端应用场合。其出色的可靠性和稳定性使其在市场上具有很高的竞争力。强烈推荐使用 QSS-25-XXX-D-XX 进行关键应用的设计和开发。对于需要进一步技术支持的用户,SAMTEC 提供的专业服务和全面文档将是一个极大的帮助。

QSS-050-01-F-D-A-K-TR参数

参数
间距 640μm
端接 焊盘
排数 2
长度- 堆叠高度 -
针脚数 100pin
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QSS-050-01-F-D-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSS-050-01-F-D-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) SAMTEC QSS-050-01-F-D-A-K-TR QSS-050-01-F-D-A-K-TR数据手册

QSS-050-01-F-D-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.317 ¥ 112.5287
10+ $ 10.9296 ¥ 92.3551
50+ $ 10.53 ¥ 88.9785
100+ $ 8.0784 ¥ 68.2625
475+ $ 7.833 ¥ 66.1889
950+ $ 6.4995 ¥ 54.9208
库存: 474
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 112.52
直接购买
加入购物车
