QSH-020-01-F-D-DP

产品分类: 背板连接器 - ARINC
厂牌: SAMTEC
产品描述: Conn Micro High Speed Socket Strip SKT 40 POS 0.5mm Solder ST SMD Tray
供应商型号: 200-QSH02001FDDP
供应商: Mouser
标准整包数: 1

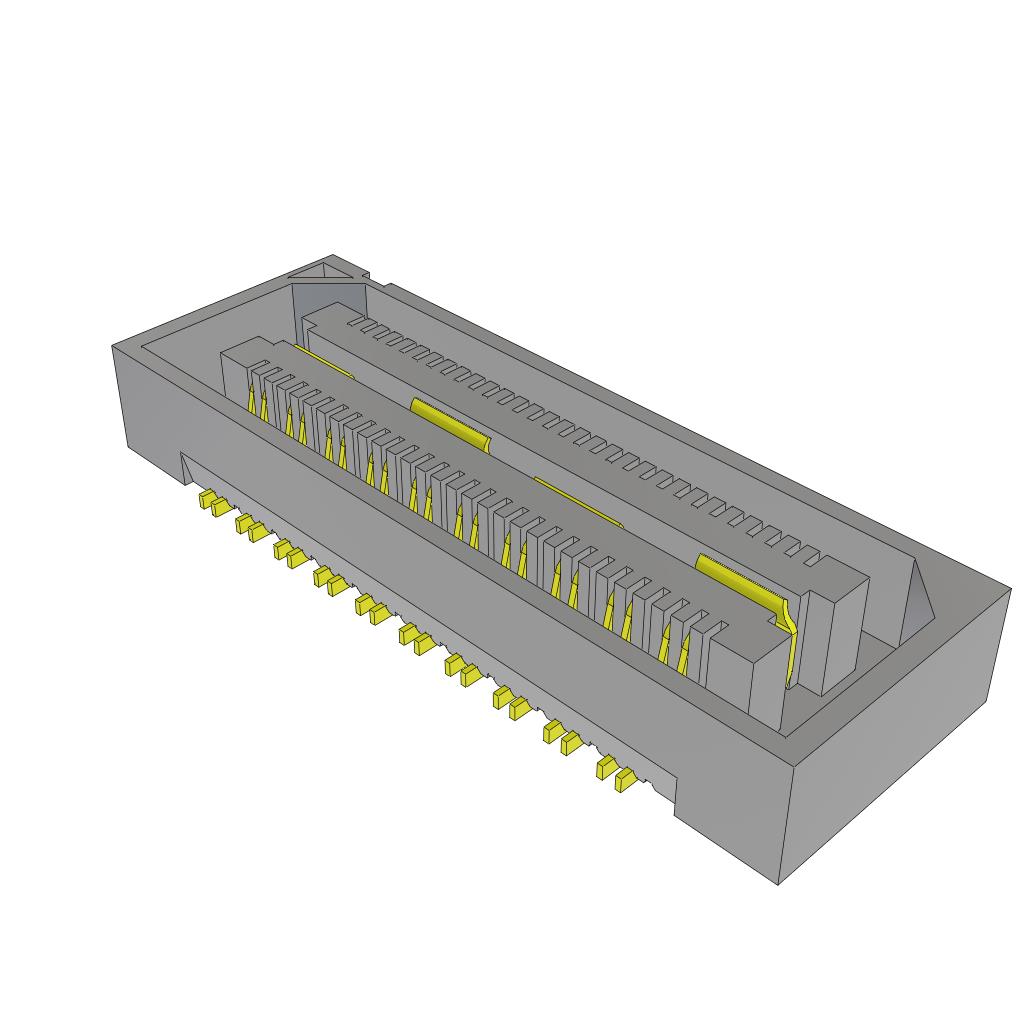

SAMTEC 背板连接器 - ARINC QSH-020-01-F-D-DP

QSH-020-01-F-D-DP概述

    电子元器件产品技术手册

    产品简介


    本文介绍的是由Samtec公司生产的QSH-XXX-XX-X-D-DP-XXX-X-XX高密度差分对插座组件。该组件设计用于高速信号传输,具有可靠的电气特性和优异的机械性能。它广泛应用于通信、数据中心、高性能计算和消费电子等领域。

    技术参数


    - 位置数: 可选20, 40, 60, 80, 100(每行)
    - 引脚样式: .1280 [3.251]
    - 封装选项:
    - -TR: 带卷带包装(最多60个位置)
    - -FR: 全卷包装
    - -K: 聚酰亚胺薄膜
    - -A: 对齐销
    - -GP: 导向柱
    - -LC: 锁扣
    - -FL: 摩擦锁
    - -RT1: 保持力
    - -L: 锁紧
    - 终端材料: 磷青铜
    - 接地平面材料: 磷青铜
    - 阻燃等级: UL94VO
    - 接触镀层选项: 镀锡、轻金、重金、电抛光金

    产品特点和优势


    - 高密度连接: 支持高达100个位置,适用于紧凑型设计。
    - 可靠连接: 采用磷青铜材料,确保良好的电气特性和机械稳定性。
    - 多种封装选项: 包括卷带包装和全卷包装,适合自动化生产和手动组装。
    - 兼容性强: 多种选项如锁扣、摩擦锁和导向柱提高了装配的灵活性。
    - 环保耐用: 阻燃材料确保安全性和耐用性。

    应用案例和使用建议


    该产品常用于高速信号传输场合,如数据中心服务器之间的互联。例如,在构建大型数据中心时,可以将此组件用于主板与背板之间的连接。对于需要高频信号传输的应用,建议选择电抛光金镀层以提高抗腐蚀性和可靠性。

    兼容性和支持


    该产品与其他标准连接器兼容,便于集成到现有系统中。Samtec公司提供全面的技术支持,包括安装指导、维修服务和技术咨询,确保用户能够充分利用产品的性能优势。

    常见问题与解决方案


    - 插入力大: 由于需要较高的插入力,建议使用手动放置方式,特别是带有锁扣选项的产品。
    - 连接不良: 确保正确选择合适的镀层选项和安装方法,检查接地平面的保持力是否达到要求。
    - 包装问题: 确认包装是否符合订购要求,避免误用或错配。

    总结和推荐


    QSH-XXX-XX-X-D-DP-XXX-X-XX是一款高性能的高密度差分对插座组件,适用于多种高速信号传输应用。其出色的电气性能和机械可靠性使其成为许多高端应用的理想选择。我们强烈推荐在需要高效连接的项目中使用此产品。

QSH-020-01-F-D-DP参数

参数
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QSH-020-01-F-D-DP厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSH-020-01-F-D-DP数据手册

厂牌 PDF简要描述 下载
SAMTEC 背板连接器 - ARINC SAMTEC QSH-020-01-F-D-DP QSH-020-01-F-D-DP数据手册

QSH-020-01-F-D-DP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.4865 ¥ 63.2609
10+ $ 6.798 ¥ 57.4431
25+ $ 6.4692 ¥ 54.6647
50+ $ 6.0804 ¥ 51.3794
288+ $ 5.061 ¥ 42.7655
576+ $ 4.305 ¥ 36.3772
1056+ $ 3.675 ¥ 31.0538
2016+ $ 3.1395 ¥ 26.5288
库存: 381
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 63.26
直接购买
加入购物车
