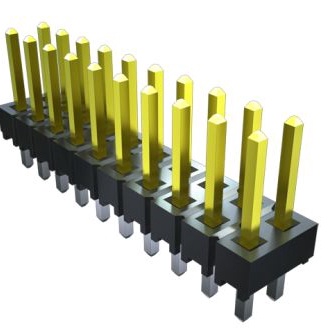

TSW-150-25-S-D-RA

产品分类: 卡边缘连接器 - 其他
厂牌: SAMTEC
产品描述: Samtec 2.54mm间距100p双排排针, TSW系列, 直角
供应商型号: Q-TSW-150-25-S-D-RA
供应商: 期货订购
标准整包数: 1
SAMTEC 卡边缘连接器 - 其他 TSW-150-25-S-D-RA

TSW-150-25-S-D-RA概述

    电子元器件产品技术手册:Samtec HTSW/TSW系列

    1. 产品简介


    本技术手册介绍了Samtec公司的HTSW和TSW系列连接器。这些连接器主要用于各种电子设备中的信号和电源传输,具有广泛的应用领域,如通信设备、工业控制、医疗仪器等。HTSW和TSW系列以其高可靠性、出色的电气性能和广泛的适用性而闻名。

    2. 技术参数


    | 参数 | 描述 |

    | 针间距 | 2.54mm (.100") |
    | 每行针数 | 1-50个 |
    | 材料 | 绝缘材料:玻璃填充聚酯(黑色);高温液晶聚合物(自然色) |
    | 端子材料 | 磷青铜 |
    | 镀层 | Au或Sn镀层(50μ" (1.27μm) Ni) |
    | 工作温度范围 | -55°C 至 +125°C(金);-55°C 至 +105°C(锡) |
    | 电压等级 | 550VAC(SSW),500VAC(BCS或ESQ),450VAC(BCS或SSM),400VAC(CES) |
    | 电流等级 | 每个引脚5.2A(ESW、SSW、SLW、SSQ、SSM、BCS、SNT) |
    | 认证 | RoHS合规 |

    3. 产品特点和优势


    - 高可靠性:经过严格的测试,确保在恶劣环境下也能正常工作。
    - 广泛兼容性:与多种其他连接器匹配,如SSW、ESQ、BCS、IDSS、IDSD等。
    - 高电流承载能力:每个引脚可承载高达5.7A的电流。
    - 宽工作温度范围:-55°C至+125°C的工作温度范围使其适用于各种严苛环境。

    4. 应用案例和使用建议


    - 通信设备:在路由器和交换机中用于信号传输。
    - 工业控制:在自动化生产线中用于传感器和控制器之间的连接。
    - 医疗仪器:在高精度测量设备中用于数据传输。
    使用建议:
    - 在使用前仔细检查产品的引脚是否对齐,以避免接触不良。
    - 在高温环境下使用时,注意监测温度,避免过热。
    - 定期检查连接器的清洁度,保持良好的电气性能。

    5. 兼容性和支持


    - 兼容性:HTSW和TSW系列可与SSW、ESQ、BCS、IDSS、IDSD等多种连接器兼容。
    - 支持:Samtec提供全面的技术支持和维护服务,如有需要请联系其客户服务中心。

    6. 常见问题与解决方案


    - 问题:连接器接触不良。
    - 解决方案:检查引脚是否有氧化或损伤,重新插入或更换连接器。

    - 问题:温度过高导致性能下降。
    - 解决方案:增加散热措施,如安装散热片或风扇,降低工作温度。

    7. 总结和推荐


    总体来说,HTSW和TSW系列连接器凭借其出色的电气性能、高可靠性和广泛的应用范围,在市场上具有很强的竞争力。我们强烈推荐这些连接器用于需要高可靠性和高性能的场合。

TSW-150-25-S-D-RA参数

参数
长*宽*高 127mm(长度)*15.05mm(高度)
安装方式 通孔安装

TSW-150-25-S-D-RA厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TSW-150-25-S-D-RA数据手册

厂牌 PDF简要描述 下载
SAMTEC 卡边缘连接器 - 其他 SAMTEC TSW-150-25-S-D-RA TSW-150-25-S-D-RA数据手册

TSW-150-25-S-D-RA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 17.6732 ¥ 146.6873
25+ $ 15.3208 ¥ 127.1624
50+ $ 13.1353 ¥ 109.0226
100+ $ 9.1543 ¥ 75.9804
500+ $ 8.0927 ¥ 67.1691
1000+ $ 5.9775 ¥ 49.6134
3500+ $ 3.8704 ¥ 32.1244
9250+ $ 3.6151 ¥ 30.005
20000+ $ 3.2994 ¥ 27.385
库存: 100
起订量: 13 增量: 1
交货地:
最小起订量为:10
合计: ¥ 1466.87
直接购买
加入购物车
