USB-A-S-S-B-SM2

产品分类: USB/DVI/HDMI 连接器
厂牌: SAMTEC

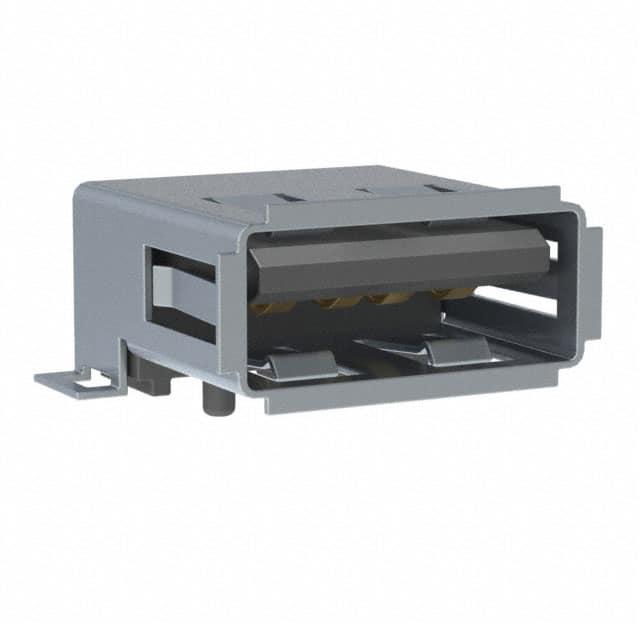

产品描述: Samtec USB2.0A USB连接器, USB-A系列, 1端口, 表面安装端接
供应商型号: 3695446
供应商: 海外现货
标准整包数: 1
SAMTEC USB/DVI/HDMI 连接器 USB-A-S-S-B-SM2

USB-A-S-S-B-SM2概述

    USB-A-S-X-X-SM2-X-XX 技术手册

    1. 产品简介


    USB-A-S-X-X-SM2-X-XX 是一款符合 USB 2.0 标准的电子元器件,属于 USB-A 类型,采用表面贴装(Surface Mount)封装方式。其主要功能是提供 USB 接口,广泛应用于计算机外围设备、智能手机配件、以及其他需要 USB 连接的应用领域。

    2. 技术参数


    - 型号: USB-A-S-X-X-SM2-X-XX
    - 配置: 单端口
    - 电镀规格: 金镀层,接触区域为镀金,尾部为钝锡
    - 颜色选项: 黑色(B)、白色(W)
    - 表面处理: 焊接区域为选区镀金,接触区域为 0.000030 英寸厚的金镀层,尾部为钝锡
    - 合规性: 符合 RoHS 标准(-R 后缀)
    尺寸规格:
    - 外形尺寸: 13.60 mm × 5.35 mm
    - 长度: 11.10 ± 0.10 mm
    - 宽度: 12.50 ± 0.10 mm
    - 高度: 1.85 ± 0.05 mm

    3. 产品特点和优势


    - 卓越的电镀工艺: 金镀层确保长期可靠的电气连接,而钝锡则提高了焊接的稳定性和可靠性。
    - 多色选择: 支持黑色和白色外壳,满足不同应用场景的需求。
    - 环保合规: 符合 RoHS 标准,无铅无卤素,适用于对环境保护要求较高的应用场合。
    - 高效耐用: 采用高强度尼龙材料,耐高温且抗老化。

    4. 应用案例和使用建议


    应用场景:
    - 计算机外设接口
    - 智能手机充电和数据传输
    - 工业控制设备的数据连接
    - 嵌入式系统的数据通信
    使用建议:
    - 在组装过程中,注意焊接温度和时间,以避免损坏元器件。
    - 使用标准 PCB 设计软件进行布局时,参照手册中的推荐 PCB 布局,确保最佳性能。
    - 在大批量生产时,建议使用带卷带包装(TAPE & REEL),便于自动化生产和减少人工操作错误。

    5. 兼容性和支持


    - 兼容性: 该产品设计用于标准的 USB 2.0 接口,与市面上大部分 USB 设备兼容。
    - 支持服务: 提供详细的用户手册和技术支持文档,可通过官方网站获取更多信息。

    6. 常见问题与解决方案


    - 问题: 焊接后出现短路现象
    - 解决办法: 检查焊接温度是否过高,焊接时间是否过长,如有必要,重新焊接。
    - 问题: 接触不良
    - 解决办法: 检查接触区域是否有氧化物或其他杂质,使用适当的清洁工具进行清理。
    - 问题: 零件掉落
    - 解决办法: 检查安装孔是否合适,重新定位并固定零件。

    7. 总结和推荐


    USB-A-S-X-X-SM2-X-XX 是一款高性能的 USB-A 类型接口,具有出色的电镀工艺和高耐用性。其多色选择和 RoHS 合规性使其成为多种应用场景的理想选择。总体来说,这款电子元器件具有显著的优势,适用于广泛的行业应用,强烈推荐使用。
    如需了解更多详细信息,欢迎访问我们的官方网站或联系客服获取技术支持。

USB-A-S-S-B-SM2参数

参数
触头数量 4
类型 USB-A (USB TYPE-A)
公母头 插头
规格 USB 2.0
额定电压 30V(AC)
端口数 1
长*宽*高 16.4mm(长度)
安装方式 水平安装,贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

USB-A-S-S-B-SM2厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

USB-A-S-S-B-SM2数据手册

厂牌 PDF简要描述 下载
SAMTEC USB/DVI/HDMI 连接器 SAMTEC USB-A-S-S-B-SM2 USB-A-S-S-B-SM2数据手册

USB-A-S-S-B-SM2封装设计

查看详情并下载
Symbol
Footprint
3D Model
