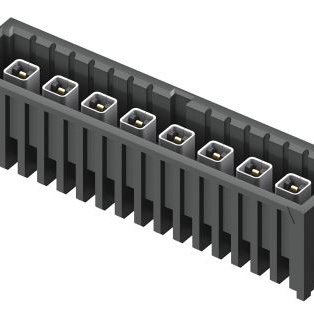

IP5-06-05.0-L-S-1-TR

厂牌: SAMTEC
产品描述: Samtec 4.0mm间距6p单排排针 板对板连接器, IP5系列, 直角, 通孔安装
供应商型号: 1236930
供应商: 海外现货
标准整包数: 1
SAMTEC 同轴连接器(RF) - 配件 IP5-06-05.0-L-S-1-TR

IP5-06-05.0-L-S-1-TR概述


    产品简介


    IP5系列连接器是SAMTEC公司生产的一种高性能连接器,适用于多种电子设备中的信号传输需求。该系列产品具有多种型号,涵盖1到10个引脚位置,并且提供了不同的排列方式(单行和双行)。IP5系列连接器的主要功能在于提供高密度的信号传输通道,特别适合于要求小型化和高可靠性应用的场合。典型的应用领域包括计算机、通信设备、医疗设备和工业控制系统等。

    技术参数


    - 引脚数量: 1至10个位置,具体根据需要定制。
    - 尾部选项:
    - -S: 选择性金镀,接触区域为30µ",尾部为无电镀镍。
    - -L: 电缆夹选项,仅在-05.0引脚样式和-S行配置中可用。
    - 板厚选项:
    - -1: 0.062英寸(1.57mm)。
    - 行数选项:
    - -S: 单行。
    - -D: 双行(需注意某些配置不可用)。
    - 包装选项:
    - -TR: 带卷盘包装。
    - 材料:
    - 主体: 高温尼龙,颜色为黑色。
    - 屏蔽: 黄铜合金。
    - 端子: 黄铜合金。
    - 介电体: LCP,颜色为黑色。
    - 公差:
    - 尺寸: ±0.01英寸(±0.25mm)。
    - 角度: ±2度。

    产品特点和优势


    IP5系列连接器的设计重点在于提高信号传输的可靠性和稳定性。其独特的优势包括:
    - 高密度设计: 支持多达10个引脚位置,确保信号传输的高密度和高效性。
    - 可靠材料: 采用高温尼龙、黄铜合金等高质量材料,确保连接器的耐用性和可靠性。
    - 灵活的配置选项: 多种引脚数量和行数配置可选,满足不同应用的需求。
    - 兼容性良好: 可以方便地与各种标准电子设备和其他组件配合使用。
    - 简便安装: 采用带卷盘包装,便于自动化生产和装配。

    应用案例和使用建议


    应用案例:
    在计算机和通信设备中,IP5系列连接器用于高速信号传输,如USB 3.0和PCIe接口。此外,在医疗设备和工业控制系统中,该连接器同样发挥了重要作用。
    使用建议:
    - 在高密度布线的情况下,合理规划引脚配置,确保最佳的信号完整性。
    - 在使用电缆夹选项时,应确保连接牢固,避免松动。
    - 严格按照制造商的说明进行安装,确保正确接地和屏蔽。

    兼容性和支持


    IP5系列连接器具有良好的兼容性,可以与大多数主流的电子设备和组件无缝对接。SAMTEC公司提供了详尽的技术支持文档,包括安装指南和故障排除手册,以帮助用户更好地理解和使用这些连接器。

    常见问题与解决方案


    1. 问题: 连接器安装过程中出现错位。
    - 解决方案: 确保按照正确的步骤安装,并检查引脚配置是否匹配。
    2. 问题: 信号传输质量不佳。
    - 解决方案: 检查连接器与电路板之间的连接是否牢固,确认信号线是否按照规范连接。
    3. 问题: 无法正确识别引脚位置。
    - 解决方案: 检查连接器是否正确插入,并确认引脚编号是否与设备要求一致。

    总结和推荐


    总体而言,IP5系列连接器是一款高性能、高可靠性的产品,适用于多种电子设备中的信号传输需求。其多样化的配置选项和高密度设计使其在市场上具备很强的竞争力。建议在需要高密度信号传输的应用中优先考虑使用IP5系列连接器。对于追求质量和性能的专业工程师来说,这无疑是一个值得信赖的选择。
