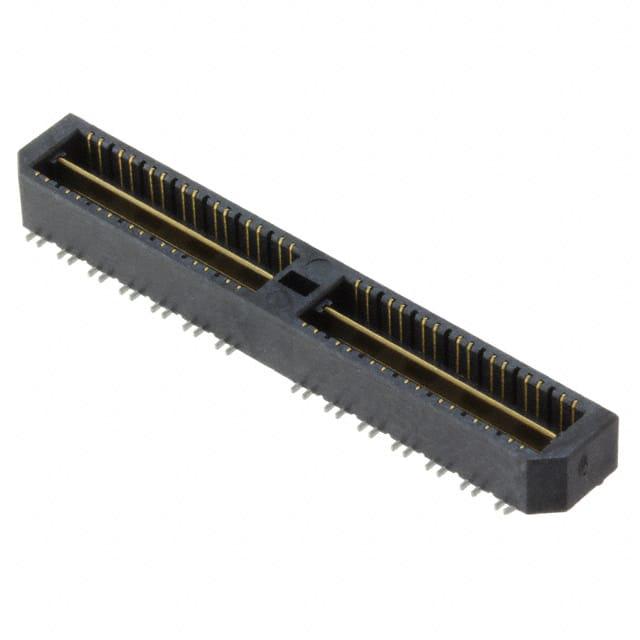

QTE-028-01-L-D-DP-A-K-TR

厂牌: SAMTEC
产品描述: 焊盘 800μm 2 56pin SMD,P=0.8mm 贴片安装 40mm(长度)*7.11mm(高度)
供应商型号: 200-QTE02801LDDPAKTR
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) QTE-028-01-L-D-DP-A-K-TR

QTE-028-01-L-D-DP-A-K-TR概述


    产品简介


    本文介绍的是由Samtec公司生产的QTE-20-01-D-XX电子元器件系列产品。这些电子元器件主要用于各种高密度连接的应用场合,如计算机网络、数据中心和高性能计算等领域。产品类型主要包括差分对连接器,具有良好的信号完整性和传输速度,能够满足高速数据传输的需求。

    技术参数


    QTE-20-01-D-XX系列产品的技术规格如下:
    - 引脚数量:每行可配置14、28、42、56或70个引脚(具体取决于客户需求)。
    - 行规格:双行(需使用QTE-20-XX-D-XX和QTEH-20-XX-D-XX配套使用)。
    - 电镀规格:
    - 3µ" Flash Gold in Contact Area, Matte Tin on Tail (-F)
    - 10µ" Light Gold in Contact Area, Matte Tin on Tail (-L)
    - 30µ" Heavy Gold in Contact Area, 3µ" Gold on Tail (-H)
    - 50µ" Electro-polished Selective in Contact Area, Matte Tin on Tail (-C)
    - 30µ" Heavy Selective Gold in Contact Area, Tin Lead on Tail (-STL)
    - 3µ" Flash Selective Gold in Contact Area, Tin Lead on Tail (-FTL)
    - 安装方式:-A(对齐销)、-LC(锁定夹)、-GP(导向销)、-RT1(固定选项)、-L(锁紧选项)。
    - 贴装方式:有无胶带封装选择。
    - 包装:标准托盘或带卷(Tape & Reel)。

    产品特点和优势


    QTE-20-01-D-XX系列连接器的主要优势在于其出色的信号完整性、高频响应能力和高度可靠性。它们采用先进的差分对设计,能够显著降低信号串扰和噪声,特别适用于高速数据传输系统。此外,产品具有多种引脚布局选项和电镀规格,能够满足不同客户的具体需求,提供极大的灵活性。

    应用案例和使用建议


    QTE-20-01-D-XX系列连接器广泛应用于数据中心的服务器间互连、交换机和路由器的内部布线,以及其他需要高速数据传输的场合。例如,在数据中心环境中,这些连接器可以用于连接服务器和存储设备,确保高效的数据传输。在实际应用中,建议在使用前仔细检查所有技术参数,确保符合系统的电气特性和机械要求。

    兼容性和支持


    QTE-20-01-D-XX系列产品支持与市场上大多数其他电子元器件和设备的兼容。制造商提供了全面的技术支持和售后服务,包括安装指导、维护建议和技术文档。如果需要进一步的技术支持或定制化服务,可以联系Samtec公司的技术支持团队。

    常见问题与解决方案


    1. 问题:如何正确安装锁紧夹(-LC)?
    - 解决方案:由于锁紧夹选项需要较高的插入力,建议手动放置所有包含此选项的组件。有关详细步骤,请参考安装指南。

    2. 问题:如何处理引脚超出外壳壁的问题?
    - 解决方案:允许最大0.003英寸(0.08毫米)的引脚超出外壳壁,以确保可靠连接。
    3. 问题:如何确保终端保留足够的力量?
    - 解决方案:确保终端最小保留力为5盎司,以保持稳定连接。

    总结和推荐


    QTE-20-01-D-XX系列连接器是高性能应用的理想选择,具备卓越的信号完整性和强大的耐用性。它们在多个应用领域表现出色,具有广泛的适用性和强大的市场竞争力。总体而言,我们强烈推荐这一系列的产品,特别是对于需要高速数据传输和高可靠性应用的客户。

QTE-028-01-L-D-DP-A-K-TR参数

参数
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
间距 800μm
端接 焊盘
排数 2
长度- 堆叠高度 -
针脚数 56pin
长*宽*高 40mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
