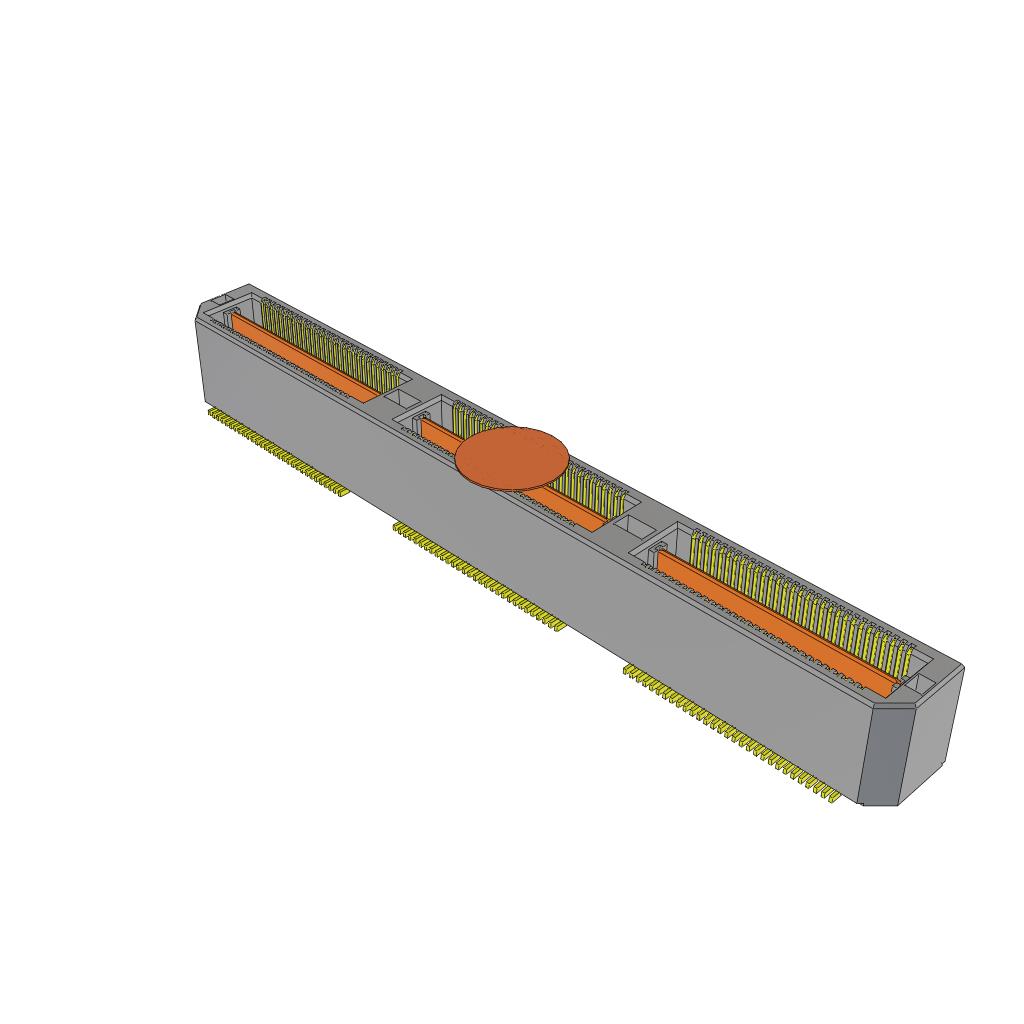

QTH-090-02-F-D-A-K-TR

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距180p双排排针, QTH系列, 水平, 表面
供应商型号: 4178291
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) QTH-090-02-F-D-A-K-TR

QTH-090-02-F-D-A-K-TR概述

    电子元器件技术手册概述

    产品简介


    本文档提供了Samtec公司的高密度双排端子组件(High Density Dual Row Terminal Assemblies)的技术手册。这些组件是电子系统中用于信号传输的重要元件,广泛应用于电信、医疗设备、工业控制等多个领域。它们的设计允许高度密集的连接,以实现更高的互连效率和可靠性。

    技术参数


    以下为该组件的主要技术规格:
    - 产品型号:QTH-XXX-XX-X-D-XXX
    - 位置数:-030, -060, -090, -120, -150(每行)
    - 排列规格:-D: 双排(使用QTH-30-XX-D-XX与QTHH-30-XX-D-XX)
    - 电镀规格:
    - -F: 接触区域选择性镀金,尾部镀锡
    - -L: 接触区域选择性镀金,尾部镀锡
    - -H: 接触区域镀金,尾部镀金
    - -C: 接触区域选择性镀金,尾部镀锡
    - 引脚样式:-01, -02, -03, -04, -05, -06, -07, -08, -09, -10
    - 材料:绝缘体:LCP UL94V-0,黑色;端子与接地平面:磷青铜
    - 尺寸:除非另有说明,尺寸单位为英寸。
    - 容差:小数点:±0.01, ±0.005, ±0.002
    - 最大推力:-01与-02位置:6盎司,其他位置:8盎司
    - 最小接地平面保留力:1磅

    产品特点和优势


    1. 高度密集连接:该组件能够在有限的空间内实现多通道连接,提升系统的集成度。
    2. 多种电镀选项:提供多种电镀规格,适应不同的应用场景,提高耐久性和导电性能。
    3. 机械稳定性强:通过多种锁定和固定选项,如锁定夹、卡口和接地销,确保连接的稳定性和可靠性。
    4. 广泛的兼容性:支持多种位置数和引脚样式,可灵活应用于各种系统设计。

    应用案例和使用建议


    应用场景:
    - 电信基站:用于信号传输和设备互联。
    - 医疗设备:需要高度可靠的信号传输。
    - 工业控制系统:要求紧凑且稳定的连接解决方案。
    使用建议:
    - 在安装时,注意遵循制造商的指南,确保适当的推力和拉拔力。
    - 定期检查连接件的磨损情况,及时更换损坏部件,以保持系统的稳定运行。

    兼容性和支持


    该组件设计考虑了与多种设备的兼容性,特别是针对不同信号和接地需求的应用场景。制造商Samtec提供详细的技术支持文档和现场技术支持服务,帮助客户解决实际使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问题:连接不稳定
    - 解决方案:检查锁扣是否正确安装并适当锁紧。必要时,重新安装锁定夹或接地销。
    2. 问题:信号传输不良
    - 解决方案:确保所有连接点正确无误,并按照电镀规格选择合适的引脚。如有问题,咨询Samtec技术支持。
    3. 问题:磨损过快
    - 解决方案:定期维护和清洁,避免灰尘和污垢进入连接器,影响使用寿命。

    总结和推荐


    总体而言,该高密度双排端子组件凭借其高密度、多重锁定机制、广泛的电镀选项和优秀的兼容性,在多种应用场景中表现出色。无论是电信、医疗还是工业控制领域,都能提供可靠、高效的信号传输解决方案。因此,强烈推荐使用此系列产品,以满足高标准的连接需求。

QTH-090-02-F-D-A-K-TR参数

参数
长度- 堆叠高度 -
针脚数 180pin
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
间距 500μm
端接 焊盘
排数 2
长*宽*高 60mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QTH-090-02-F-D-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-090-02-F-D-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) SAMTEC QTH-090-02-F-D-A-K-TR QTH-090-02-F-D-A-K-TR数据手册

QTH-090-02-F-D-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
