首页  >  产品百科  >  IP5-08-01-L-S-RA1-TR

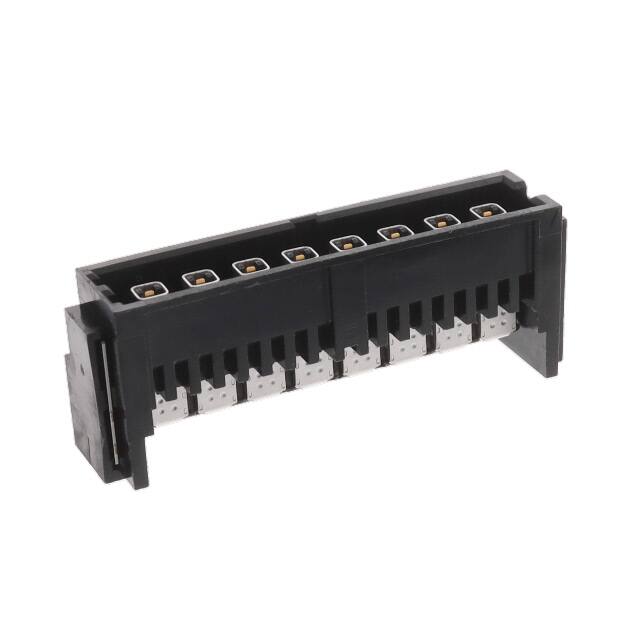

IP5-08-01-L-S-RA1-TR

厂牌: SAMTEC
产品描述: Samtec 4.0mm间距8p单排排针 板对板连接器, IP5系列, 直角, 通孔安装
供应商型号: N-IP5-08-01-L-S-RA1-TR
供应商: 云汉优选
标准整包数: 1
SAMTEC 同轴连接器(RF) - 配件 IP5-08-01-L-S-RA1-TR

IP5-08-01-L-S-RA1-TR概述


    产品简介


    本产品为IP5-XX-01-X-X-RA1-X-TR型连接器,属于一种高密度的板对板连接器,广泛应用于各种电子设备和系统中。该连接器通过其紧凑的设计和优异的电气性能,确保了高速数据传输的可靠性,适用于电信、网络通信、工业自动化、医疗设备及消费电子产品等领域。

    技术参数


    - 位置数: 1, 2, 4, 6, 8, 10
    - 引脚样式: 直角(RIGHT ANGLE)
    - 尾部选项: 单行(SINGLE ROW)
    - 包装方式: 带卷(TAPE AND REEL)
    - 材料: 高温尼龙(BODY)、磷青铜(SHIELD & WELD TAB)、铜合金(TERMINAL)、液晶聚合物(DIELECTRIC,黑色)
    - 镀层选项:
    - 10µ"金在接触点上,哑光锡在信号尾部、屏蔽层及焊片(-L)
    - 30µ"金在接触点上,哑光锡在信号尾部、屏蔽层及焊片(-S)
    - 安装方式: 焊接式
    - 电气特性:
    - 接触电阻:≤20mΩ
    - 绝缘电阻:≥1000MΩ
    - 耐电压:1000VAC
    - 工作环境:
    - 温度范围:-40°C 至 +125°C
    - 湿度范围:0% 至 95%

    产品特点和优势


    IP5-XX-01-X-X-RA1-X-TR连接器具有多项显著优势:
    1. 高密度设计:每个连接器可以容纳多个位置,适合空间有限的应用场景。
    2. 可靠的电气性能:低接触电阻和高绝缘电阻确保了数据传输的稳定性和可靠性。
    3. 高温适应性:材料选择使得连接器能够在广泛的温度范围内正常工作,适用于恶劣环境。
    4. 防尘防水等级:IP5防护等级提供了一定程度的防尘和防水能力,增加了使用寿命。
    5. 标准化生产:通过严格的生产和测试标准,确保每一连接器都符合高质量要求。

    应用案例和使用建议


    该连接器在电信基站、服务器、网络交换机等大型设备中被广泛应用。例如,在电信基站中,IP5-XX-01-X-X-RA1-X-TR连接器被用于高速数据传输的板间连接。建议在组装过程中严格遵循技术手册中的指导,以确保正确安装和性能表现。特别是在极端环境下使用时,需要特别注意密封和固定措施。

    兼容性和支持


    IP5-XX-01-X-X-RA1-X-TR连接器设计时充分考虑了与其他电子元器件的兼容性。根据制造商提供的指南,它可以与标准电路板和其他常用接口配合使用。此外,SAMTEC公司还提供了详尽的技术支持文档、用户手册以及客户服务热线,以帮助用户解决在使用过程中可能遇到的各种问题。

    常见问题与解决方案


    1. 问题: 连接器在插拔时发生松动。
    - 解决方案: 确保安装过程正确无误,插拔时用力均匀,并检查是否有适当的固定装置。
    2. 问题: 数据传输时出现错误。
    - 解决方案: 检查接触电阻是否超过规定值,必要时重新焊接连接器。同时,确保所有线缆连接正确且没有受到外部干扰。
    3. 问题: 电气性能不达标。
    - 解决方案: 确认连接器及其周边组件均符合标准,进行必要的调试或更换部件。

    总结和推荐


    综上所述,IP5-XX-01-X-X-RA1-X-TR连接器以其高性能、高可靠性和良好的适应性,在各类电子设备中展现出显著的优势。我们强烈推荐这款连接器用于需要高密度、高速数据传输的应用场景。无论是电信行业还是医疗设备,这款连接器都能为用户提供高效、稳定的解决方案。

IP5-08-01-L-S-RA1-TR参数

参数
颜色 -
基体镀层 -
配件类型 -
类型 Female Socket,Plug
长*宽*高 39.64mm(长度)*14.72mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

IP5-08-01-L-S-RA1-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

IP5-08-01-L-S-RA1-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 同轴连接器(RF) - 配件 SAMTEC IP5-08-01-L-S-RA1-TR IP5-08-01-L-S-RA1-TR数据手册

IP5-08-01-L-S-RA1-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 24.7828 ¥ 210.6538
10+ $ 22.9381 ¥ 194.9739
25+ $ 21.6342 ¥ 183.8907
50+ $ 20.604 ¥ 175.134
100+ $ 19.6248 ¥ 166.8108
250+ $ 18.6864 ¥ 158.8344
500+ $ 17.799 ¥ 151.2915
库存: 600
起订量: 5 增量: 1
交货地:
最小起订量为:5
合计: ¥ 1053.26
