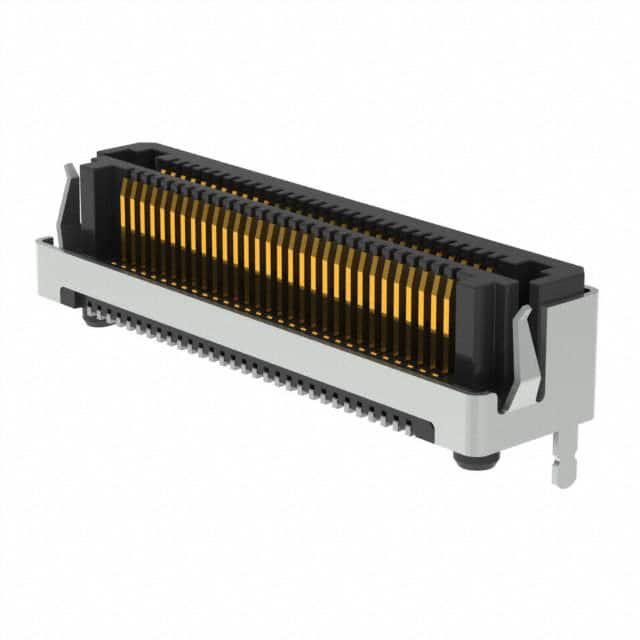

LSHM-130-03.0-L-DV-A-S-K-TR

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距60p双排排针 线对板连接器, LSHM系列, 直角, 表面
供应商型号: SR-LSHM-130-03.0-L-DV-A-S-K-TR
供应商: 海外现货
标准整包数: 550
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) LSHM-130-03.0-L-DV-A-S-K-TR

LSHM-130-03.0-L-DV-A-S-K-TR概述


    产品简介


    LSHM-1XX-XX.X-XXX-DV系列是一种垂直插拔式连接器,设计用于广泛的电子设备应用。此系列产品具有多种针位选择(05, 10, 20, 30, 40, 50)和尾部选项,能够适应不同场景的需求。本系列连接器主要用于需要高效信号传输和稳定连接的场合,适用于通信、工业自动化、医疗设备等领域。

    技术参数


    - 针位数量:05, 10, 20, 30, 40, 50
    - 尾部选项:可选-02.5, -03.0, -04.0, -06.0
    - 润滑方式:可选-L2.5, -L3.0, -L4.0, -L6.0(均采用润滑处理)
    - 电镀规格:
    - -L: 10μ"金镀层在接触区域,铜锡合金尾部
    - -F: 3μ"金镀层在接触区域,铜锡合金尾部
    - -S: 30μ"金镀层在接触区域,铜锡合金尾部
    - -H: 30μ"金镀层在接触区域,3μ"金镀层在尾部
    - -SL: 30μ"金镀层在接触区域,锡铅合金(90/10 ±5%)尾部
    - 包装方式:
    - -TR: 带卷封装
    - -FR: 满卷包装
    - 屏蔽:
    - S: 配备屏蔽
    - N: 无屏蔽
    - 额外选项:可选-K,使用聚酰亚胺薄膜(见图3)

    产品特点和优势


    - 多功能性和多样性:LSHM-1XX-XX.X-XXX-DV系列提供了多种针位数量和尾部选项,能够满足不同的应用场景需求。
    - 高可靠性:选用磷青铜作为接触材料,不锈钢作为屏蔽材料,确保连接的稳定性和耐久性。
    - 优质电镀:提供多种电镀规格,可根据具体应用需求选择最合适的规格。
    - 优良的绝缘材料:采用LCP(液晶聚合物)绝缘材料,UL 94 V0阻燃等级,黑色颜色标识,确保连接器的可靠性和耐用性。

    应用案例和使用建议


    - 应用场景:LSHM-1XX-XX.X-XXX-DV系列广泛应用于通信设备、工业控制系统、医疗设备和航空航天领域。这些领域对信号传输的稳定性和可靠性要求极高。
    - 使用建议:为了获得最佳性能,建议在安装时严格遵循制造商提供的图纸和技术规范。对于需要两个或更多连接器的应用场景,建议联系IPG@SAMTEC.com以获取技术支持。

    兼容性和支持


    - 兼容性:LSHM-1XX-XX.X-XXX-DV系列与Samtec公司的其他产品兼容,可以方便地集成到现有的电子系统中。
    - 支持服务:Samtec公司为客户提供全方位的支持,包括技术咨询、定制开发和售后服务。用户可以通过邮件或电话与公司联系,获取必要的技术支持。

    常见问题与解决方案


    - 问题1:安装过程中发现连接器未能正常插入。
    - 解决方案:检查连接器是否按照图纸要求正确安装,并确保尾部选项与目标应用相匹配。

    - 问题2:在特定环境下连接器信号传输不稳定。
    - 解决方案:确认所选电镀规格是否适合当前环境,必要时考虑更换更适合的电镀规格。

    总结和推荐


    LSHM-1XX-XX.X-XXX-DV系列连接器凭借其多功能性、高可靠性、多样化的电镀规格和优良的绝缘材料,在各类电子设备中表现出色。其广泛的应用范围和良好的兼容性使其成为市场上极具竞争力的产品之一。鉴于其优异的表现,强烈推荐在各种需要高效信号传输和稳定连接的应用场景中使用。

LSHM-130-03.0-L-DV-A-S-K-TR参数

参数
排数 2
长度- 堆叠高度 -
针脚数 60pin
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
间距 500μm
端接 焊盘
长*宽*高 20.8mm(长度)*4.98mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
