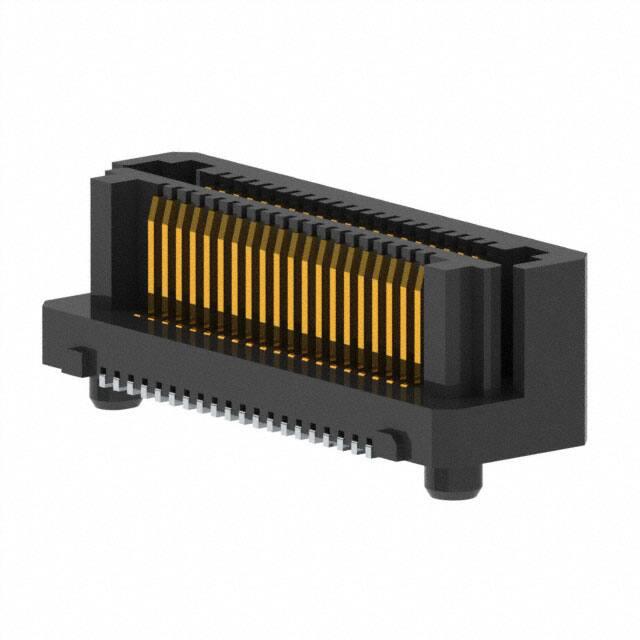

LSHM-120-03.0-F-DV-A-N-K-TR

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距40p双排排针, LSHM系列, 垂直, 表面
供应商型号: 200-LSHM12003FDVANK
供应商: Mouser
标准整包数: 1

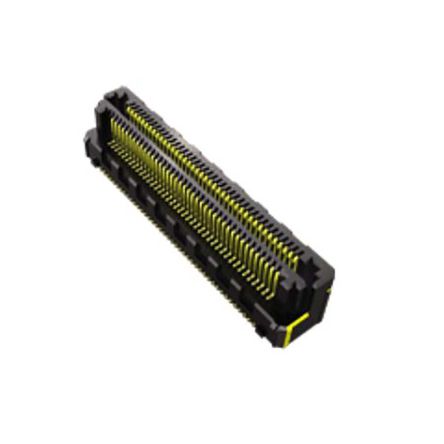

SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) LSHM-120-03.0-F-DV-A-N-K-TR

LSHM-120-03.0-F-DV-A-N-K-TR概述

    电子元器件产品技术手册解析

    1. 产品简介


    LSHM系列是Samtec公司生产的垂直式连接器,可用于多种应用场景,例如计算机网络设备、通讯设备及工业控制设备。本系列连接器可提供从5到50个位置的选项,满足不同需求。此外,LSHM系列提供了多种尾端样式,如2.5mm、3.0mm、4.0mm和6.0mm,以适应不同的安装要求。

    2. 技术参数


    - 位置数量: 5, 10, 20, 30, 40, 50
    - 尾端选项: -02.5, -03.0, -04.0, -06.0
    - 润滑选项: -L2.5: 润滑, -L3.0: 润滑, -L4.0: 润滑, -L6.0: 润滑
    - 电镀规范:
    - -L: 接触区域选择性金镀,尾部为哑光锡
    - -F: 接触区域选择性金镀,尾部为哑光锡
    - -S: 接触区域选择性金镀,尾部为哑光锡
    - -H: 接触区域重金镀,尾部3μ”金
    - -SL: 接触区域选择性金镀,尾部锡铅(90/10±5%)
    - 包装: TR: 带卷和编带, FR: 完整盘式带卷

    3. 产品特点和优势


    LSHM系列连接器具有以下特点和优势:
    - 多种配置选项:通过灵活的位置数量和尾端样式选择,适用于各种应用场合。
    - 高质量材料:采用磷青铜作为接触或终端材料,不锈钢作为屏蔽材料,确保长期耐用性和可靠性。
    - 卓越的电气性能:金镀和锡铅镀层提供了良好的电气性能,确保信号传输的稳定性和效率。
    - 易于安装:设计合理,易于集成到现有系统中,简化了安装过程。

    4. 应用案例和使用建议


    - 计算机网络设备:LSHM系列连接器可以用于服务器、路由器等设备的高速数据传输接口。
    - 通讯设备:可用于交换机、无线基站等设备的连接,确保高效的数据通信。
    - 工业控制设备:适用于自动化控制系统,需要高可靠性和稳定性的环境中。
    使用建议:
    - 在使用时,务必注意尾端的选择和连接方向,避免错误接线。
    - 考虑环境因素,如温度和湿度,选择合适的电镀选项以确保长期可靠性。

    5. 兼容性和支持


    - 兼容性:LSHM系列连接器与Samtec公司的其他相关产品兼容,可以方便地扩展应用。
    - 支持:Samtec公司提供技术支持服务,客户可以通过电子邮件与工程师联系,获取更多的帮助和支持。

    6. 常见问题与解决方案


    - Q: 如何选择合适的电镀类型?
    - A: 根据具体应用场景,如高温、腐蚀环境等选择适当的电镀类型,确保长期可靠性。
    - Q: 如何确保安装过程顺利?
    - A: 在安装前仔细阅读产品手册和技术规范,严格按照步骤操作,避免误操作导致损坏。
    - Q: 遇到信号不稳定的情况怎么办?
    - A: 检查接线是否正确,确认尾端选择无误,检查是否有松动情况,必要时重新安装或更换连接器。

    7. 总结和推荐


    LSHM系列连接器以其灵活多样的配置、优质的材料和出色的电气性能,在众多应用场景中表现出色。其广泛的应用范围和良好的市场反馈使其成为一种值得信赖的选择。如果你需要一个能够满足复杂应用场景要求的连接器,LSHM系列绝对是一个值得考虑的产品。

LSHM-120-03.0-F-DV-A-N-K-TR参数

参数
端接 焊盘
排数 2
长度- 堆叠高度 -
针脚数 40pin
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
间距 500μm
长*宽*高 14.7mm(长度)*4.98mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LSHM-120-03.0-F-DV-A-N-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

LSHM-120-03.0-F-DV-A-N-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) SAMTEC LSHM-120-03.0-F-DV-A-N-K-TR LSHM-120-03.0-F-DV-A-N-K-TR数据手册

LSHM-120-03.0-F-DV-A-N-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.669 ¥ 39.4531
50+ $ 4.0176 ¥ 33.9487
100+ $ 3.7692 ¥ 31.8497
250+ $ 3.402 ¥ 28.7469
750+ $ 3.171 ¥ 26.795
2250+ $ 2.961 ¥ 25.0205
库存: 599
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 39.45
