首页  >  产品百科  >  GRF1-P-P-02-E-ST-TH1

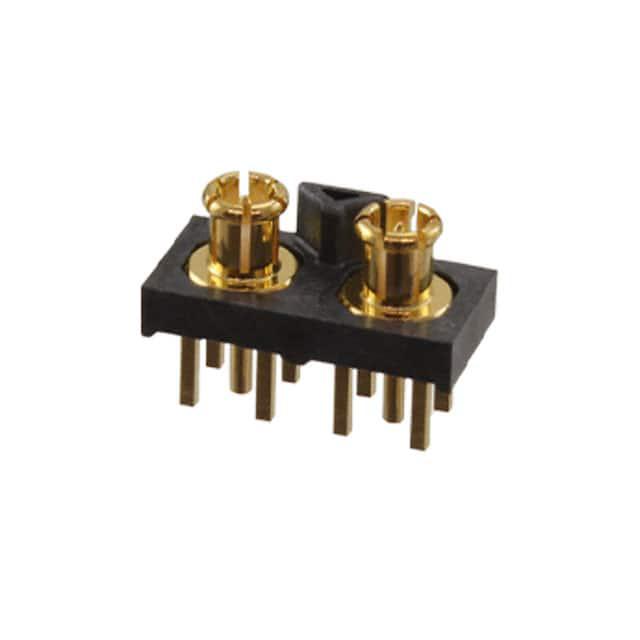

GRF1-P-P-02-E-ST-TH1

产品分类: 同轴连接器(RF)
厂牌: SAMTEC
产品描述: Male Pin,Plug,Snap-On 2 6GHz 50Ω 金色 焊接 焊接安装,通孔安装 10mm(长度)*5mm(高度)
供应商型号: SAM8075-ND
供应商: Digi-Key
标准整包数: 1
SAMTEC 同轴连接器(RF) GRF1-P-P-02-E-ST-TH1

GRF1-P-P-02-E-ST-TH1概述

    电子元器件产品技术手册
    本文将详细介绍一种名为Ganged RF Plug Connector(多通道RF插头连接器)的产品。这种连接器主要应用于高频信号传输系统,适用于多种射频设备。

    产品简介


    Ganged RF Plug Connector是一种多通道RF插头连接器,用于实现多个RF信号的高效传输。该连接器特别适用于通信设备、测试仪器和各类射频系统中,能够确保信号传输的稳定性和可靠性。

    技术参数


    以下是该产品的关键技术和性能参数:
    - 外形尺寸:设计与尺寸均以毫米为单位,具体尺寸需参照图纸。
    - 材料:绝缘体为液晶聚合物(LCP),颜色为黑色;外壳为黄铜;插针为黄铜;绝缘体材质为PTFE。
    - 电镀方式:
    - E:中心触点为30μ"金,外围触点为5μ"金。
    - HF:中心触点为30μ"金,外围触点为3μ"金(仅GRF7系列适用)。
    - GF:中心触点为10μ"金,外围触点为3μ"金。
    - 工作环境:符合一般工业标准,无特殊要求。
    - 公差:小数点后一位精度±0.01mm,角度精度±5度,小数点后三位精度±0.0020mm。

    产品特点和优势


    - 多通道设计:一个连接器即可支持多个RF信号的同时传输,简化布线复杂度。
    - 高可靠性:采用优质材料制造,确保长期稳定的信号传输。
    - 易安装:通过通孔焊接方式(THRU HOLE),方便装配。
    - 高性能金镀层:提供多种电镀选项,确保低接触电阻和长期可靠性。

    应用案例和使用建议


    该连接器广泛应用于各种射频设备中,例如移动通信基站、卫星通信系统、雷达系统等。建议在使用时注意保持清洁,避免尘埃和腐蚀性物质的侵入,定期检查连接器的状态以确保其性能。

    兼容性和支持


    该连接器支持直型(STRAIGHT)方向安装,并有多种位数可选,如2、4、6、8个位置。同时,提供了多种电镀选项,以满足不同应用的需求。制造商提供了详细的技术文档和支持服务,确保用户能够正确安装和维护该连接器。

    常见问题与解决方案


    - 问题1:连接器插入时阻力过大。
    - 解决办法:检查插针是否有弯曲或变形,确保插入前清理干净。

    - 问题2:信号传输不稳定。
    - 解决办法:检查连接器的安装是否正确,是否有松动现象;确保所有连接器都已牢固固定。

    总结和推荐


    综上所述,Ganged RF Plug Connector是一款高性能、多功能的RF连接器。其独特的多通道设计和优质的材料保证了信号传输的稳定性和可靠性。对于需要多个RF信号同步传输的应用场景,这款连接器是理想的选择。强烈推荐给需要此类连接器的客户。

GRF1-P-P-02-E-ST-TH1参数

参数
最大频率 6GHz
紧固类型 -
端口数 2
触头端接 焊接
类型 Male Pin,Plug,Snap-On
阻抗 50Ω
外壳颜色 金色
长*宽*高 10mm(长度)*5mm(高度)
安装方式 焊接安装,通孔安装
零件状态 在售
包装方式 管装

GRF1-P-P-02-E-ST-TH1厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

GRF1-P-P-02-E-ST-TH1数据手册

厂牌 PDF简要描述 下载
SAMTEC 同轴连接器(RF) SAMTEC GRF1-P-P-02-E-ST-TH1 GRF1-P-P-02-E-ST-TH1数据手册

GRF1-P-P-02-E-ST-TH1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.3636 ¥ 79.1224
10+ $ 7.6627 ¥ 64.1274
25+ $ 7.1831 ¥ 60.1133
50+ $ 6.8401 ¥ 57.2429
100+ $ 6.5135 ¥ 54.51
250+ $ 6.106 ¥ 51.0993
500+ $ 5.9841 ¥ 50.0796
库存: 835
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 79.12
直接购买
加入购物车
