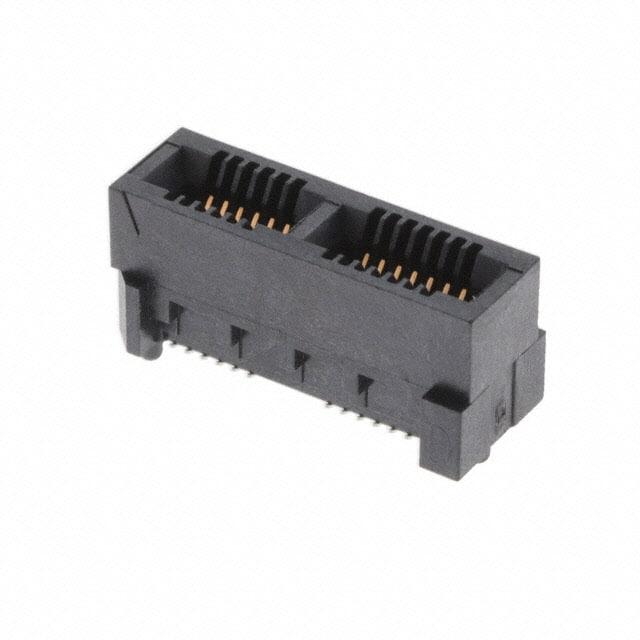

HSEC8-113-01-S-DV-A

厂牌: SAMTEC
产品描述: Samtec 边缘连接器, HSEC8-113-01-S-DV-A系列, 2行, 26路, 0.8mm 节距, 表面 安装, 母
供应商型号: SAM15671-ND
供应商: Digi-Key
标准整包数: 1

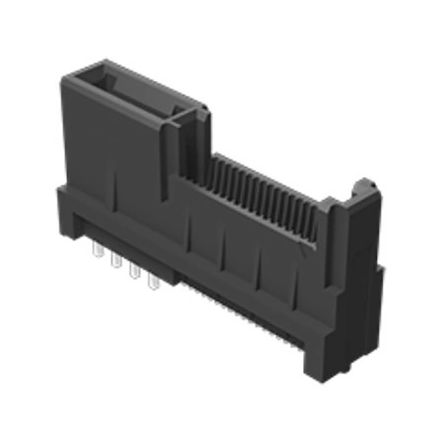

SAMTEC 卡边缘连接器 - 边缘板连接器 HSEC8-113-01-S-DV-A

HSEC8-113-01-S-DV-A概述


    产品简介


    HSEC8-1XXX-XX-XX-DV-X-XX-X-XX 系列高速边缘卡连接器是一款专为高速数据传输设计的电子元器件,适用于需要高密度和高性能的应用场景。该系列连接器能够提供稳定可靠的连接,适用于通信、工业控制、医疗设备及服务器等领域。其设计紧凑,适合多种不同的安装方式,具有优异的电气特性和机械稳定性。

    技术参数


    以下是HSEC8系列高速边缘卡连接器的关键技术参数:
    - 材料:接触部分采用铍铜(BeCu),绝缘材料为液晶聚合物(LCP)。
    - 卡厚度:支持1.57 mm(0.062 in)和2.36 mm(0.093 in)两种规格。
    - 定位针:可选无定位针(默认)或指定数量的定位针。
    - 镀层选项:
    - SM:选择性金镀(接触区)+ 锡镀(尾部)
    - H:重金镀(接触区)+ 金镀尾部
    - S:选择性金镀(接触区)+ 锡镀(尾部)
    - L:轻金镀(接触区)+ 锡镀(尾部)
    - 包装选项:
    - -TR:带卷和盘式包装
    - -FR:全卷装盘式包装
    - -K:聚酰亚胺薄膜定位垫片
    - 电气特性:最大摆动角度为±2.3°,接触电阻小于10 mΩ。
    - 工作环境:工作温度范围为-40°C至+85°C,满足宽温需求。
    - 其他特性:支持板锁(-BL)、引导轨(-GR)、焊接脚(-WT)及穿通(-PE)等多种附加功能。

    产品特点和优势


    1. 高密度设计:紧凑的设计允许更高的针数密度,适合空间受限的应用场景。
    2. 卓越的电气性能:低接触电阻和良好的信号完整性确保数据传输的稳定性和可靠性。
    3. 多功能性:丰富的选项支持根据具体需求定制产品,增强适应性和灵活性。
    4. 耐用性强:选用高强度材料和精密制造工艺,确保产品长期使用后的耐用性和稳定性。
    5. 适用广泛:广泛应用于通信、工业自动化、医疗设备及高端服务器等领域,具有极高的市场竞争力。

    应用案例和使用建议


    应用案例:
    - 在服务器系统中,用于主板与扩展卡之间的高速数据连接。
    - 工业控制设备中,作为模块化设计的重要组成部分,实现信号的高效传输。
    - 医疗成像设备中,确保高精度信号传输的稳定性和安全性。
    使用建议:
    - 在选择定位针时,应根据具体电路布局和定位需求进行合理配置。
    - 对于需要高频数据传输的应用,建议选择重金镀(H)或选择性金镀(SM)以减少信号损耗。
    - 在复杂环境中使用时,可考虑增加板锁(-BL)或引导轨(-GR)以提升连接器的机械稳定性。

    兼容性和支持


    该产品与主流的PCB设计规范兼容,便于集成到现有系统中。SAMTEC公司提供了全面的技术支持和售后服务,包括产品选型指导、现场技术支持和长期维护保障。客户可通过官方网站下载详细的技术文档和CAD模型,确保无缝对接到设计流程中。

    常见问题与解决方案


    1. 问题:连接器插入时出现较大的阻力。
    - 解决方案:检查卡厚度公差是否符合要求,并确认润滑剂是否适量涂抹。

    2. 问题:接触电阻超出标准值。
    - 解决方案:检查镀层质量,必要时更换为重金镀(H)选项。
    3. 问题:产品安装后出现不稳定现象。
    - 解决方案:确认是否正确选择了板锁(-BL)或引导轨(-GR)功能。

    总结和推荐


    HSEC8-1XXX-XX-XX-DV-X-XX-X-XX 系列高速边缘卡连接器以其高密度设计、卓越的电气性能和丰富的功能选项,在通信、工业控制、医疗设备及服务器等领域的应用中表现出色。其高可靠性、广泛的兼容性和SAMTEC提供的全面支持使其成为同类产品中的佼佼者。因此,对于需要高性能连接解决方案的项目,我们强烈推荐使用此系列产品。

HSEC8-113-01-S-DV-A参数

参数
安装方式 贴片安装
零件状态 在售
包装方式 托盘
