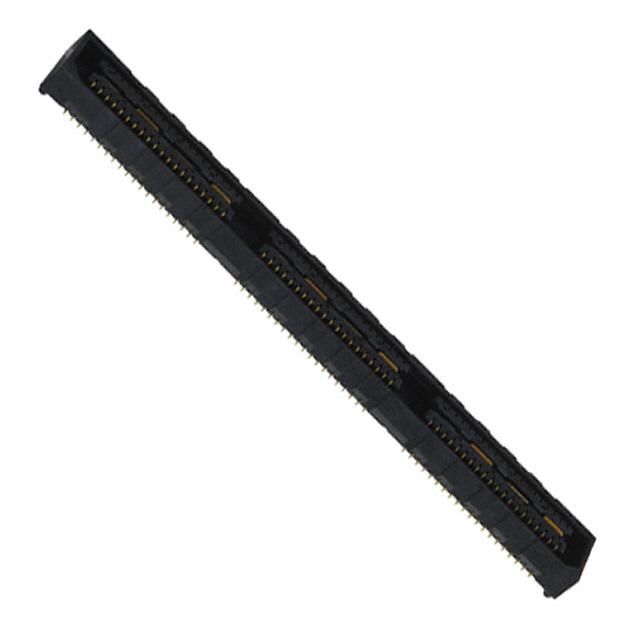

QSE-060-01-L-D-A-TR

厂牌: SAMTEC
产品描述: 焊盘 800μm 2 120pin SMD,P=0.8mm 贴片安装 61.27mm(长度)*7.49mm(高度)
供应商型号: 612-QSE-060-01-L-D-A-TRCT-ND
供应商: Digi-Key
标准整包数: 1
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) QSE-060-01-L-D-A-TR

QSE-060-01-L-D-A-TR概述


    产品简介


    QSE-XXX-01-XXX-D-XXX-XX-X-XX 高速双排针座组装
    QSE系列是一种高速双排针座组装,专为各种高可靠性应用设计。此系列产品提供多种接触面积镀层选择,以满足不同应用需求。QSE-XXX-01-XXX-D-XXX-XX-X-XX主要用于数据通信、服务器、存储设备、医疗设备等领域。

    技术参数


    - 产品类型: 高速双排针座组装
    - 接触镀层选项:
    - -F: 3μ" 选择性金在接触区域,尾部为薄层锡
    - -L: 10μ" 选择性金在接触区域,尾部为薄层锡
    - -H: 30μ" 金在接触区域,尾部为3μ"金
    - -C: 50μ" 电抛光选择性金在接触区域,尾部为薄层锡
    - -STL: 30μ" 选择性金在接触区域,尾部为90/10 ±5% 锡铅合金
    - -FTL: 3μ" 选择性金在接触区域,尾部为90/10 ±5% 锡铅合金
    - -LTL: 10μ" 选择性金在接触区域,尾部为90/10 ±5% 锡铅合金
    - -S: 30μ" 选择性金在接触区域,尾部为薄层锡
    - 最大接触保持力: 8oz
    - 信号或接地的最高允许变化: ±0.51mm(信号或接地独立于相应针脚)
    - 包装选项:
    - TR: 带卷和盘式包装(最多60个位置,40个位置含导柱选项)
    - FR: 完整卷带包装(最多60个位置,40个位置含导柱选项)

    产品特点和优势


    QSE-XXX-01-XXX-D-XXX-XX-X-XX具有多项独特功能和优势:
    - 多种镀层选择: 用户可以根据具体应用需求选择不同的镀层,确保最佳的连接质量和耐久性。
    - 高可靠性: 适用于高速数据传输应用,确保数据传输的稳定性和可靠性。
    - 灵活性: 可根据客户要求定制不同行间距和位置数,适应各种不同应用场景。
    - 兼容性强: 支持多种选项配置,如导柱、锁片、摩擦锁定等,提升了安装和使用便利性。

    应用案例和使用建议


    应用场景:
    - 数据通信设备: 如交换机、路由器等
    - 服务器: 用于主板与背板之间的高速连接
    - 存储设备: 硬盘阵列和固态硬盘的连接
    - 医疗设备: 需要高度可靠连接的医疗仪器
    使用建议:
    - 对于需要高速数据传输的应用,推荐使用镀金的版本以提高导电性和耐腐蚀性。
    - 在安装过程中,优先考虑使用锁片或导柱选项以增加稳定性,尤其是在自动化装配环境中。
    - 注意不同包装选项(TR、FR)的选择,根据生产和运输的具体需求进行配置。

    兼容性和支持


    QSE-XXX-01-XXX-D-XXX-XX-X-XX可与其他标准的导线和插头配合使用,适用于常见的PCB布局。Samtec公司提供详细的安装指南和技术支持,帮助用户顺利完成产品安装和调试。

    常见问题与解决方案


    1. 问:如何选择合适的镀层选项?
    - 答: 根据您的具体应用需求选择镀层,如需要高耐久性和长期可靠性,建议选择金镀层。
    2. 问:使用锁片选项时,插入力较大怎么办?
    - 答: 推荐手动放置锁片,减少插入过程中的阻力。
    3. 问:如何确保信号完整性?
    - 答: 使用高规格的镀层(如金)并严格遵循安装指南中的电气连接规范。

    总结和推荐


    QSE-XXX-01-XXX-D-XXX-XX-X-XX是一款高性能、高可靠性的高速双排针座组装产品,广泛适用于数据通信、服务器、存储设备和医疗设备等高端应用领域。它具有多种镀层选择、高可靠性以及强大的兼容性。对于需要高速数据传输和高可靠性连接的应用场景,我们强烈推荐使用该产品。

QSE-060-01-L-D-A-TR参数

参数
间距 800μm
端接 焊盘
排数 2
长度- 堆叠高度 -
针脚数 120pin
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
长*宽*高 61.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
