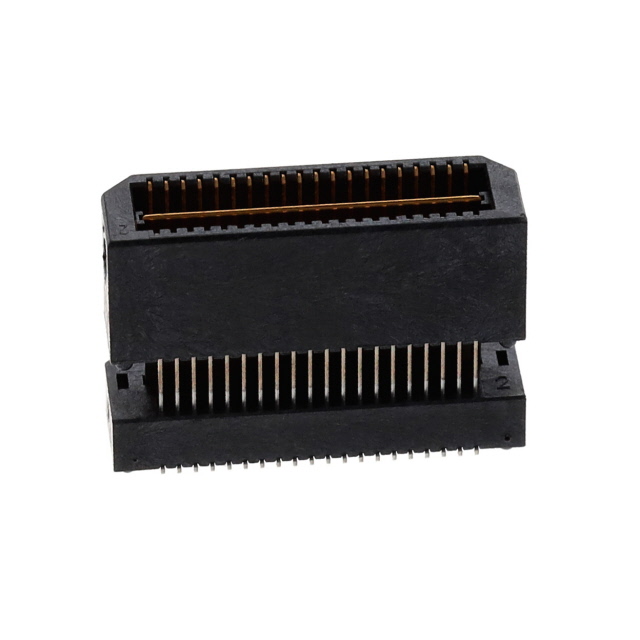

QTE-020-09-F-D-A-K-TR

厂牌: SAMTEC
产品描述: 焊盘 800μm 2 40pin SMD,P=0.8mm 贴片安装
供应商型号: ET-3748221
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) QTE-020-09-F-D-A-K-TR

QTE-020-09-F-D-A-K-TR概述


    产品简介


    QTE系列高密度双排终端组装件是专为高性能电子系统设计的连接解决方案。该系列产品提供多种配置选项,以满足不同的安装需求和性能要求。QTE系列连接器的主要功能在于提供可靠的电气连接,适用于各种复杂的电子设备中,例如通信设备、计算机主板和工业控制系统。

    技术参数


    - 工作温度范围: -40°C 至 +85°C
    - 额定电流: 每针最高5安培
    - 电压等级: 最高达500V AC/DC
    - 接触电阻: 不超过20毫欧姆
    - 绝缘电阻: 最低1000兆欧姆 @ 500V DC
    - 抗振能力: 符合MIL-STD-202标准
    - 机械寿命: ≥ 500次插拔循环
    - 尺寸: 双排8mm
    - 引脚数量: 20至100个位置(可选)

    产品特点和优势


    QTE系列连接器具有以下几个显著特点:
    - 高可靠性:通过严格的抗振和温度测试,确保在恶劣环境中依然能够可靠工作。
    - 灵活性:提供多种安装选项(如锁定卡扣、导轨安装等),以适应不同安装需求。
    - 高性能:采用磷青铜材料制造终端,确保长期稳定的工作性能。
    - 易用性:支持自动放置设备,简化组装过程。

    应用案例和使用建议


    QTE系列连接器广泛应用于电信、数据中心、医疗设备和航空航天等领域。例如,在通信基站中,它们可以用于服务器与电源之间的连接;在医疗设备中,则可以用于内部各组件之间的电气连接。
    使用建议:
    1. 在选择QTE系列连接器时,应考虑实际应用场景下的环境温度和机械振动情况,选择合适的型号。
    2. 在组装过程中,遵循制造商提供的安装指南,以确保最佳的连接效果和使用寿命。
    3. 对于需要频繁插拔的应用场景,建议使用带有锁定机制的版本,以提高连接的稳定性。

    兼容性和支持


    QTE系列连接器可以与大多数标准电子设备兼容。厂商提供详细的技术支持和售后维护服务,包括安装指导和技术咨询,以帮助客户顺利完成项目实施。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头与插座难以对齐 | 确保按照正确的方向安装,检查是否有误配的引脚。 |
    | 插拔后电气连接不稳定 | 检查是否达到最小的插入力要求,如有必要,重新进行插拔操作。 |

    总结和推荐


    QTE系列高密度双排终端组装件凭借其出色的可靠性、灵活的设计和优异的性能,成为众多高端电子系统的理想选择。无论是需要高密度连接的通信设备还是高性能要求的工业控制系统,QTE系列都能提供稳定的连接保障。因此,我们强烈推荐使用QTE系列连接器。

QTE-020-09-F-D-A-K-TR参数

参数
触头镀层厚度 - 柱(配接) -
颜色 -
间距 800μm
端接 焊盘
排数 2
长度- 堆叠高度 -
针脚数 40pin
触头镀层 - 柱(配接) -
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QTE-020-09-F-D-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。
