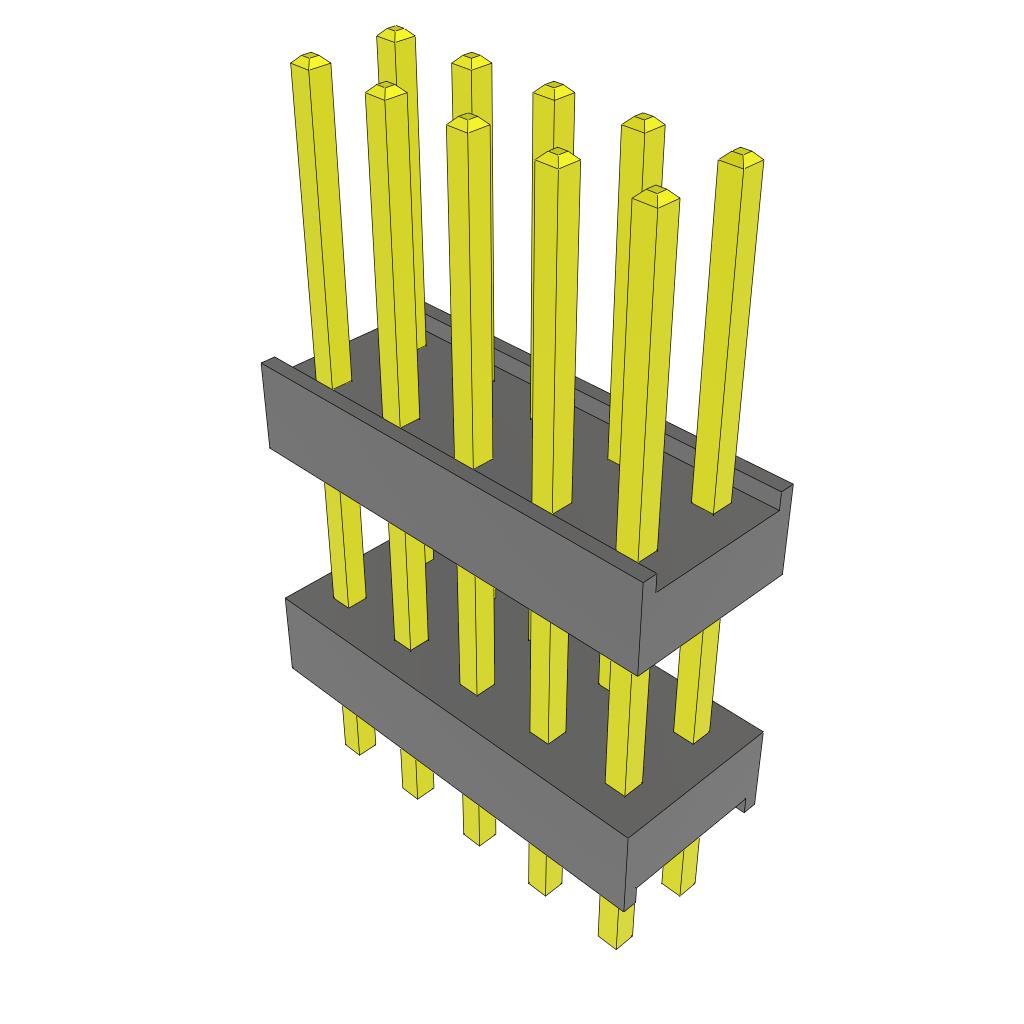

ZW-05-10-T-D-395-125

厂牌: SAMTEC
产品描述: 焊盘 2.54mm 2 10pin 10.033mm 锡 黑色 通孔安装
供应商型号: SR-ZW-05-10-T-D-395-125
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) ZW-05-10-T-D-395-125

ZW-05-10-T-D-395-125概述

    电子元器件技术手册:Samtec公司产品
    本文档提供了Samtec公司电子元器件的技术手册,旨在详细描述产品的基本特征、技术规格、独特优势及其应用领域。请严格遵守文档上的版权和保密条款。

    1. 产品简介


    本文档讨论的产品是Samtec公司的连接器系统,主要用于高速数据传输和电源分配。该系统包括多种类型的连接器,每种都具有独特的设计,适用于不同领域的电子设备。

    2. 技术参数


    | 参数 | 描述 |

    | 尺寸 | 尺寸单位为英寸,允许的公差为±0.0020(0.051mm)|
    | 材料 | 绝缘体:PBT,UL94-V0 玻璃填充聚酯,颜色:黑色
    端子:黄铜合金No. 510,3/4 硬度,拉伸范围95-105 KSI |
    | 镀层选项 | 金镀层(G, H, E, STL, FM, LM, SM, TM)
    锡镀层(T, S, L, F)
    选择性金镀层(STL, FM, LM, SM) |
    | 尾部长度 | D系列:0.110 英寸
    E系列:0.330 英寸
    Z系列:根据需要指定 |
    | 锁定尾部 | 支持锁定尾部,位置范围为0.084至0.310 英寸 |
    | 极化规格 | 可选极化规格 |

    3. 产品特点和优势


    该连接器系统的主要特点是其高强度和可靠性,同时具备高密度布线能力。它的镀层选项丰富,能够适应各种恶劣的工作环境,且具有良好的耐久性和抗腐蚀性能。其特有的锁紧结构设计,确保了连接稳定性和持久性,从而提升了整体性能。

    4. 应用案例和使用建议


    该连接器系统广泛应用于数据中心、电信基础设施和工业自动化等领域。对于高密度电路板,建议采用密集排列的方式进行布局,以充分利用空间。此外,为提高机械稳定性,建议使用额外的支撑物(如机械板支架)来增强系统的整体强度。

    5. 兼容性和支持


    该连接器系统与多种电子设备兼容,可方便地集成到现有系统中。Samtec公司提供全面的技术支持,包括安装指南和售后维护服务。对于特殊需求,可以联系技术支持团队寻求帮助。

    6. 常见问题与解决方案


    1. 连接器不牢固:检查是否正确安装锁紧结构,确保连接器处于正确的极化状态。
    2. 信号质量差:确认尾部长度符合标准要求,避免过度弯曲导致信号干扰。
    3. 镀层脱落:检查所选用的镀层是否适合特定的应用环境,建议咨询技术支持团队获取更多建议。

    7. 总结和推荐


    综上所述,Samtec公司的连接器系统凭借其卓越的设计和可靠的性能,在众多应用领域中表现出色。鉴于其多功能性和广泛的适用性,强烈推荐使用该产品。如果您有任何疑问或需要更多详细信息,请联系Samtec公司技术支持团队。

ZW-05-10-T-D-395-125参数

参数
端接 焊盘
排数 2
长度- 堆叠高度 10.033mm
针脚数 10pin
触头镀层 - 柱(配接)
触头镀层厚度 - 柱(配接) -
颜色 黑色
间距 2.54mm
安装方式 通孔安装
零件状态 在售
包装方式 散装
