QTS-025-02-L-D-A

厂牌: SAMTEC
产品描述: Samtec 0.64mm间距50p双排排针, QTS系列, 直角, 表面
供应商型号: 3664826
供应商: 海外现货
标准整包数: 1

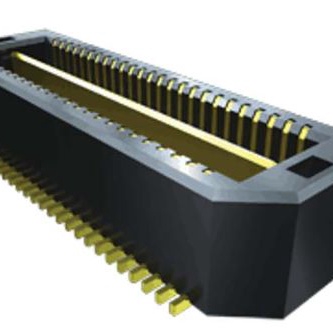

SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) QTS-025-02-L-D-A

QTS-025-02-L-D-A概述


    产品简介


    产品名称:QTS-25-XX-D-XX
    QTS-25-XX-D-XX 是一款由 Samtec 公司设计生产的高密度双排高性能连接器。这款连接器主要用于各种高性能电子产品,如电信设备、计算机系统、工业控制设备等领域。其卓越的电气性能和可靠的设计使其成为众多高端应用的理想选择。

    技术参数


    | 参数 | 值 |

    | 针间距 | 0.100英寸 |
    | 插拔次数 | 1000次以上 |
    | 最小终端保留力 | 6盎司 |
    | 最小接地平面保留力 | 1磅 |
    | 尺寸 | 长度可选,最高15.246英寸 |
    | 材料 | 绝缘体:LCP(UL94V-0),黑色;终端:磷青铜;接地平面:磷青铜 |
    | 包装 | 盘状或卷带包装,可选 |
    | 引脚样式 | 可选:01、02、03、04、05、06 |

    产品特点和优势


    QTS-25-XX-D-XX 连接器的主要优势在于其高密度和可靠性。产品具有以下显著特点:
    - 高密度:每个行可配置多个位置,支持更高的插针密度。
    - 高可靠性:插入和拔出次数高达1000次,确保长时间的稳定使用。
    - 多功能性:提供多种引脚样式和材料选择,以满足不同应用需求。
    - 定制化选项:可以根据客户的具体要求添加对齐针、锁定夹和导轨等多种配件。
    - 易于安装:采用标准包装,方便自动组装和手动安装。

    应用案例和使用建议


    应用案例:
    1. 电信设备:由于其高密度和可靠的插拔性能,QTS-25-XX-D-XX连接器常用于服务器机柜内部的高密度布线。
    2. 计算机系统:作为主板和其他关键组件之间的连接器,能够提高系统的整体性能和稳定性。
    3. 工业控制系统:适用于需要高精度和高可靠性的自动化设备。
    使用建议:
    - 在使用 QTS-25-XX-D-XX 连接器时,建议仔细检查各个引脚的位置和尺寸,确保正确的连接和安装。
    - 考虑到插入力较大的问题,建议对带有锁定夹的型号进行手动放置而非自动装配。
    - 在极端环境下使用时,应特别关注材料的选择和接地平面的安装,确保长期稳定的电气性能。

    兼容性和支持


    兼容性:
    - QTS-25-XX-D-XX 可与其他标准连接器兼容,便于系统集成。
    - 提供多种引脚样式和材料选择,以满足不同设备和应用的需求。
    支持和服务:
    - Samtec 公司提供了全面的技术支持和售后服务,包括安装指导、技术咨询和定制解决方案。
    - 用户可以通过电话、电子邮件等方式获得及时的帮助和支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入力过大 | 手动安装锁定夹选项连接器 |
    | 接地平面高度不一致 | 确保接地平面高于接触面0.001英寸 |
    | 引脚弯曲或损坏 | 检查并更换损坏的引脚,避免过度弯折 |

    总结和推荐


    综合评估:
    QTS-25-XX-D-XX 连接器凭借其高密度、可靠性、多功能性以及定制化的特性,在高要求的应用环境中表现出色。该产品不仅能满足复杂和多样化的连接需求,还具备优异的电气性能和长久的使用寿命。
    推荐结论:
    综上所述,我们强烈推荐 QTS-25-XX-D-XX 连接器给那些寻求高性能、高可靠性的电子设备制造商和工程师。其出色的设计和灵活性使得它成为众多应用的理想选择。

QTS-025-02-L-D-A参数

参数
间距 640μm
端接 焊盘
排数 2
长度- 堆叠高度 -
针脚数 50pin
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTS-025-02-L-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTS-025-02-L-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) SAMTEC QTS-025-02-L-D-A QTS-025-02-L-D-A数据手册

QTS-025-02-L-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
