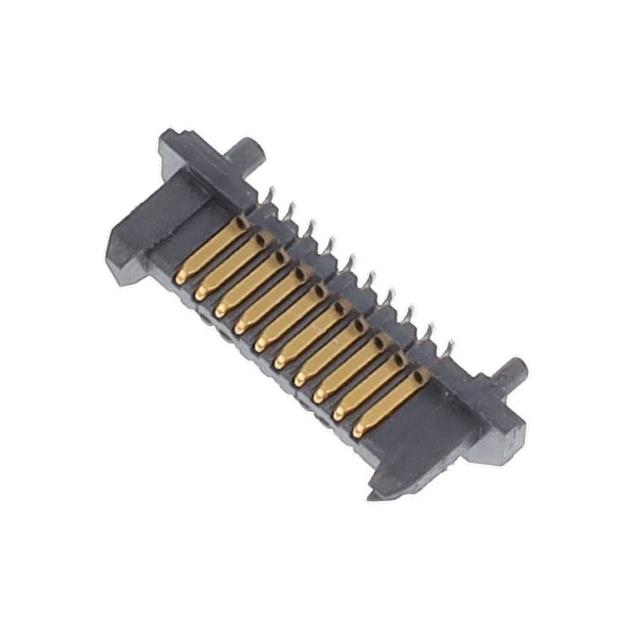

ERM6-10-01.5-L-DV-A-K-TR

产品分类: 卡边缘连接器 - 其他
厂牌: SAMTEC
产品描述: Conn High Speed Terminal Strip HDR 20 POS 0.635mm Solder ST Top Entry SMD Edge Rate® T/R
供应商型号: 200-ERM610015LDVAKTR
供应商: Mouser
标准整包数: 1
SAMTEC 卡边缘连接器 - 其他 ERM6-10-01.5-L-DV-A-K-TR

ERM6-10-01.5-L-DV-A-K-TR概述


    产品简介


    本产品为SAMTEC公司的ERM6系列连接器。这是一种小型化高密度连接器,适用于多种电子设备的信号传输。其主要功能是提供可靠的数据传输接口,广泛应用于通信、计算机、医疗设备、工业自动化等领域。

    技术参数


    以下是该连接器的技术规格和性能参数:
    - 尺寸:
    - 高度(H):0.635 mm(0.0250 英寸)
    - 长度(D):3.98 mm(0.156 英寸)
    - 宽度(E):0.80 mm(0.0315 英寸)
    - 引脚间距(F):1.5 mm(0.059 英寸)
    - 引脚数:
    - 支持每行10, 20, 30, 40, 50, 60个引脚
    - 引脚类型:
    - 金镀层接触区,锡镀层尾部
    - 金镀层厚度:10 µ" 或 30 µ"
    - 绝缘材料:液晶聚合物(LCP),颜色为黑色
    - 端子材料:铜合金
    - 包装方式:
    - 标准包装为带式与卷式(Tape & Reel),可根据客户需要选择不同数量的引脚

    产品特点和优势


    1. 高密度设计:采用紧凑设计,能够在有限的空间内实现更多的引脚布置。
    2. 可靠的电气性能:提供了优秀的信号完整性,降低了信号传输中的干扰和损耗。
    3. 耐用性强:铜合金端子和优质绝缘材料保证了长期的稳定性和耐久性。
    4. 多样化引脚配置:支持不同引脚数的配置,满足各种应用需求。
    5. 环保材料:采用无卤素材料,符合环保标准。

    应用案例和使用建议


    该连接器已经在多种应用中得到验证,例如医疗设备、工业控制和通信系统。为了确保最佳性能,建议按照以下几点进行操作:
    - 在焊接前确保引脚对齐准确,避免错位。
    - 确保引脚周围无异物,保持清洁。
    - 使用适当的焊接温度和时间,以防止过度加热导致的损坏。

    兼容性和支持


    - 兼容性:该连接器与各种标准基板兼容,适合集成到不同类型的电子产品中。
    - 支持和服务:SAMTEC公司提供了详尽的技术文档和支持服务,确保用户能够快速解决问题并获得帮助。

    常见问题与解决方案


    - 问题:连接器在焊接过程中出现虚焊。
    - 解决方案:检查焊接温度和时间设置,确保引脚完全焊接到基板上。
    - 问题:引脚间距不符合要求。
    - 解决方案:检查生产批次号和型号,确保选用了正确的规格型号。
    - 问题:信号传输不稳定。
    - 解决方案:检查引脚的接触质量,确认是否有异物影响。

    总结和推荐


    综上所述,SAMTEC公司的ERM6系列连接器以其高密度设计、优良的电气性能和可靠性,在众多应用领域表现出色。对于寻求高性能连接解决方案的工程师来说,这是一个值得推荐的产品。无论是从技术规格还是实际应用效果来看,该产品都具有较高的性价比,值得在相关项目中考虑使用。

ERM6-10-01.5-L-DV-A-K-TR参数

参数
长*宽*高 11.15mm(长度)*2.5mm(高度)
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

ERM6-10-01.5-L-DV-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ERM6-10-01.5-L-DV-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 卡边缘连接器 - 其他 SAMTEC ERM6-10-01.5-L-DV-A-K-TR ERM6-10-01.5-L-DV-A-K-TR数据手册

ERM6-10-01.5-L-DV-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.244 ¥ 44.3118
25+ $ 4.4496 ¥ 37.5991
50+ $ 4.1364 ¥ 34.9526
100+ $ 3.942 ¥ 33.3099
500+ $ 3.192 ¥ 26.9724
850+ $ 3.192 ¥ 26.9724
1700+ $ 2.982 ¥ 25.1979
库存: 1115
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 44.31
直接购买
加入购物车
