OST12-4-A

产品分类: 气动/液压/传动设备
产品描述: Ruland 滑块联轴器 联轴器, 6mm孔径, 19mm外径
供应商型号: 7458059
供应商: 海外现货
标准整包数: 4

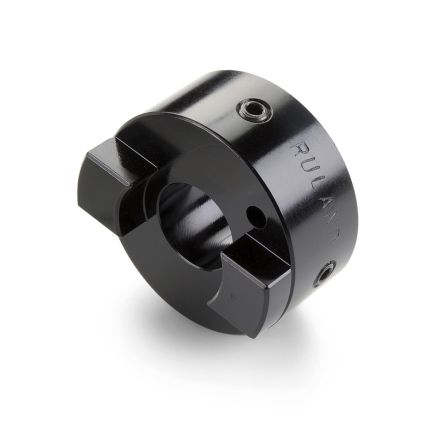

RULAND MANUFACTURING 气动/液压/传动设备 OST12-4-A

OST12-4-A概述

    OST12-4-A Oldham Coupling Hub 技术手册

    1. 产品简介


    Ruland 的 OST12-4-A 是一款 1/4 英寸老姆耦合器中心盘,采用铝合金制造,带内六角头螺钉。这款耦合器中心盘是三件套设计的一部分,由两个阳极化铝制中心盘通过压力配合在中心盘上组成。这种三件套设计允许用户轻松结合带有英寸、公制、键式和无键式孔的夹紧或内六角螺钉中心盘。此外,耦合器中心盘还提供了三种材料选择,以适应不同应用需求。OST12-4-A 可以容纳各种形式的不对准,并且特别适用于平行不对准度高达外径 10% 的应用。

    2. 技术参数


    | 参数 | 规格 |

    | 孔径(B1) | 0.2500 英寸 |
    | 外径(OD) | 0.750 英寸(19.1 毫米) |
    | 最大轴向穿透深度 | 0.300 英寸 |
    | 轴承直径公差 | +0.001 英寸 / -0.000 英寸 |
    | 中心盘宽度(LH) | 0.300 英寸 |
    | 长度(L) | 0.875 英寸(22.2 毫米) |
    | 推荐轴公差 | +0.0000 英寸 / -0.0005 英寸 |
    | 内六角扳手尺寸 | 1.5 毫米 |
    | 角度不对准 | 0.5° |
    | 平行不对准 | 0.008 英寸(0.20 毫米) |
    | 最大平行不对准 | 0.075 英寸(1.91 毫米) |
    | 轴向运动 | 0.004 英寸(0.10 毫米) |
    | 旋转惯性 | 0.0010 磅-英寸² |
    | 最高速度 | 4,500 RPM |

    3. 产品特点和优势


    OST12-4-A 耦合器中心盘具有以下几个独特的优势:
    - 高度可定制性:可以轻松结合不同类型的夹紧或内六角螺钉中心盘,适用范围广泛。
    - 低轴承负荷:能够承受高平行不对准(最高可达外径的 10%),保护敏感系统组件。
    - 平衡设计:减少振动,可在高达 6,000 RPM 的速度下运行。
    - 坚固耐用:符合 DIN 912 12.9 标准,具备出色的扭矩承载能力。

    4. 应用案例和使用建议


    OST12-4-A 主要应用于需要高精度对准和低振动的应用场景。例如,在工业自动化设备中,需要精确同步电机和负载时,此耦合器中心盘可以帮助减少机械故障。安装时应注意确保轴公差和不对准参数符合规范。另外,为了防止滑动,可以在轴上增加键槽,以提高扭矩承载能力。

    5. 兼容性和支持


    OST12-4-A 与其他 Ruland 制造的中心盘和配件完全兼容。Ruland 提供详尽的技术支持和维修服务,以确保客户在使用过程中获得最佳体验。如果在安装过程中遇到任何问题,可以联系 Ruland 的技术支持团队获取帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 滑动现象 | 检查轴公差是否符合要求;如有必要,可增加键槽以提高扭矩承载能力。 |
    | 安装难度高 | 请严格按照安装指南进行操作;确保所有步骤都正确执行。 |

    7. 总结和推荐


    综上所述,OST12-4-A 老姆耦合器中心盘是一款高效且可靠的连接组件,适用于各种高精度和低振动应用。它具有高度可定制性、低轴承负荷和良好的抗振动性能。如果您正在寻找一种能够应对高平行不对准且提供低振动特性的解决方案,Ruland 的 OST12-4-A 耦合器中心盘是一个值得考虑的选择。强烈推荐使用此产品来满足您的应用需求。

OST12-4-A参数

参数
包装方式 袋装

OST12-4-A厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

OST12-4-A数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING OST12-4-A OST12-4-A数据手册

OST12-4-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
