OD12/19-AT

产品分类: 气动/液压/传动设备

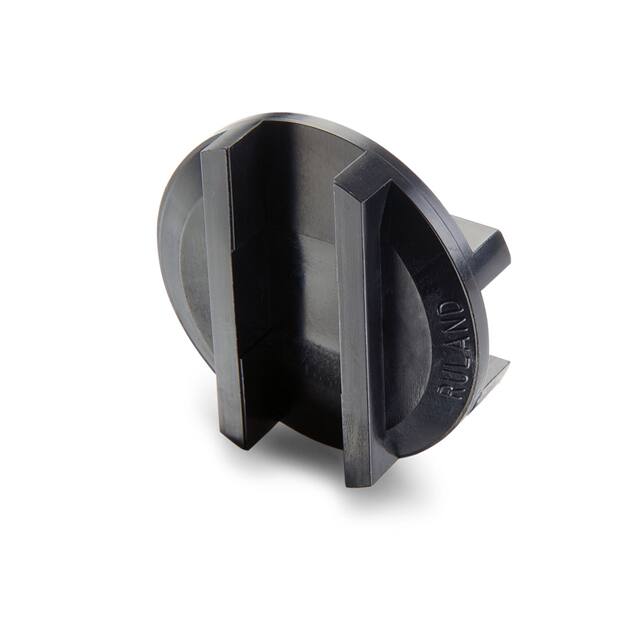

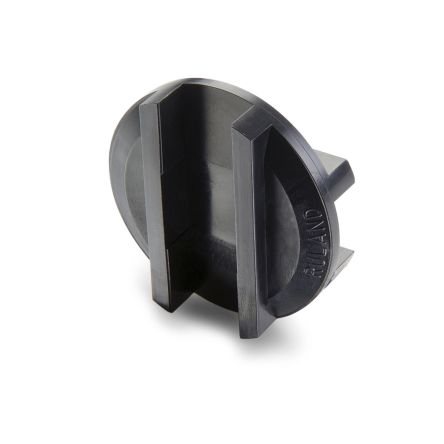

产品描述: Ruland 联轴器弹性体, 用于滑块联轴器, 19.1mm, 2.25Nm扭矩
供应商型号: 7406193
供应商: 海外现货
标准整包数: 10
RULAND MANUFACTURING 气动/液压/传动设备 OD12/19-AT

OD12/19-AT概述

    Oldham Coupling 技术手册

    1. 产品简介


    Oldham 耦合器是鲁兰德(Ruland)公司精心制造的一系列高精度传动耦合器之一。作为鲁兰德公司全系列运动控制耦合器的一部分,Oldham 耦合器广泛应用于机械传动系统中。它是一种三件式耦合器,由两个联轴器毂和一个中间盘组成。Oldham 耦合器因其独特的设计和高性能而被广泛用于各种工业场合,尤其是在需要处理大范围平行偏移的应用中表现出色。

    2. 技术参数


    Oldham 耦合器的技术参数如下:
    - 材料:中心盘有聚甲醛(Acetal)和尼龙 11(Nylon 11)两种材质可选。
    - 外径:12.7 mm 到 57.2 mm。
    - 孔径:0.1250 英寸到 1.0000 英寸。
    - 轴向穿入深度:0.222 英寸到 1.130 英寸。
    - 连接长度:0.222 英寸到 3.100 英寸。
    - 扭矩传递能力:0.68 Nm 到 42.5 Nm。
    - 最大转速:4,500 rpm。
    - 温度范围:聚甲醛盘:-10°F 至 150°F;尼龙 11 盘:-10°F 至 130°F。

    3. 产品特点和优势


    - 低回程误差:采用聚甲醛盘时,Oldham 耦合器可以实现零回程误差。
    - 出色的机械隔离性:中心盘可在故障时断裂,保护其他昂贵的机械部件免受损害。
    - 高精度传动:适用于大范围的平行偏移,提高传动系统的稳定性和可靠性。
    - 多样化选择:提供多种尺寸和风格的选择,以适应不同的应用需求。

    4. 应用案例和使用建议


    Oldham 耦合器适用于多种机械设备,例如:
    - 工业机器人:在机械臂的关节处使用,以处理大范围的平行偏移。
    - 包装机械:在传送带系统中用于减少振动和冲击的影响。
    - 印刷机:在印刷滚筒之间提供稳定的传动连接。
    使用建议:
    - 确保耦合器在安装前充分校准,以确保正确的位置关系。
    - 定期检查和更换磨损的中心盘,以保持最佳性能。
    - 在使用过程中避免超过推荐的最大转速和扭矩。

    5. 兼容性和支持


    Oldham 耦合器的结构设计使其与大多数标准尺寸的轴和齿轮兼容。鲁兰德公司提供详细的安装和维护指南,并保证产品的质量和可靠性。如果您有任何疑问或需要技术支持,可以通过官方网站联系客服。

    6. 常见问题与解决方案


    - 问题:耦合器发生过度磨损
    - 解决方案:定期检查和更换中心盘,确保传动系统的稳定运行。

    - 问题:无法达到推荐的最大转速
    - 解决方案:确认所有组件安装正确且紧固,确保没有额外的阻力影响转速。

    - 问题:机械振动过大
    - 解决方案:选择合适的材质(聚甲醛或尼龙),以吸收更多振动。

    7. 总结和推荐


    Oldham 耦合器以其优异的性能和广泛的适用性在市场上表现出色。它在处理平行偏移和振动方面具有明显的优势,非常适合于高精度传动系统。根据以上分析,我们强烈推荐使用 Oldham 耦合器,特别是在需要高稳定性和低回程误差的应用场合。
    此手册由鲁兰德公司制作,提供了详细的安装和维护指南,有助于确保 Oldham 耦合器的最佳性能。如需了解更多详情或购买相关产品,请访问官方网站 [www.ruland.com](http://www.ruland.com) 或联系客服。

OD12/19-AT参数

参数
长*宽*高 19.1mm*19.1mm*19.1mm
零件状态 在售
包装方式 袋装

OD12/19-AT厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

OD12/19-AT数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING OD12/19-AT OD12/19-AT数据手册

OD12/19-AT封装设计

查看详情并下载
Symbol
Footprint
3D Model
