JD21/33-85B

产品分类: 气动/液压/传动设备
产品描述: Ruland 梅花联轴器 联轴器, 33mm外径
供应商型号: 7019155
供应商: 海外现货
标准整包数: 2
RULAND MANUFACTURING 气动/液压/传动设备 JD21/33-85B

JD21/33-85B概述

    JD21/33-85B 聚氨酯弹性联轴器技术手册

    产品简介

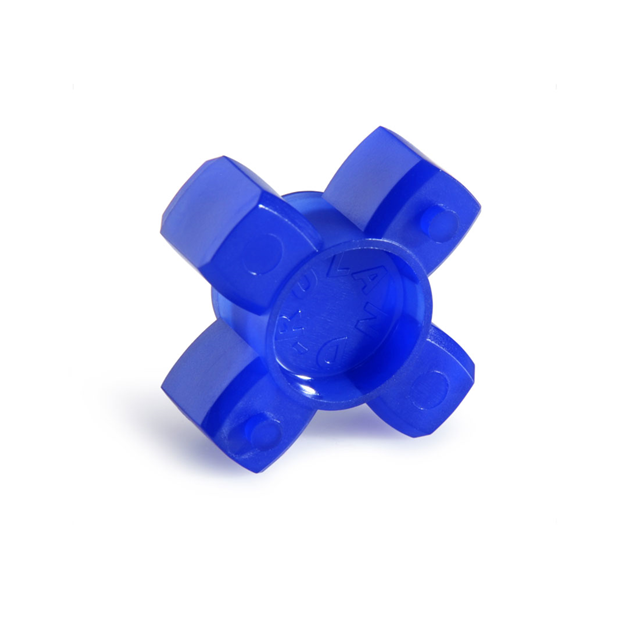

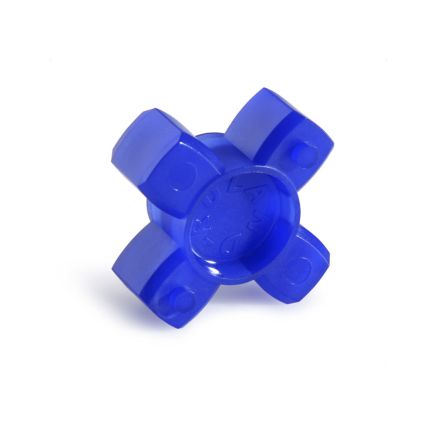

    Ruland JD21/33-85B 是一款零背隙的夹紧型联轴器弹性体(也称为“蜘蛛”),适用于与Ruland的轮毂配合使用。此联轴器由两个铝制轮毂和一个聚氨酯制成的弹性体“蜘蛛”组成,设计用于提供高阻尼效果和低扭矩能力,同时具备轻量化和低惯性的特点。它能够承受最高达8,000 RPM的转速,非常适用于各种工业应用,特别是在需要高性能和高稳定性的环境中。

    技术参数


    | 参数 | 规格 |

    | 外径(OD) | 1.313 英寸 (33.3 毫米) |
    | 额定扭矩 | 18 磅英寸 (2.03 牛米) |
    | 峰值扭矩 | 36 磅英寸 (4.1 牛米) |
    | 角度偏移 | 1.0° |
    | 平行偏移 | 0.006 英寸 (0.15 毫米) |
    | 扭转刚度 | 13.3 磅英寸/度 (1.51 牛米/度) |
    | 惯性矩 | 0.00267 磅英寸² (7.799 × 10^-7 千克-米²) |
    | 轴向运动 | 0.030 英寸 (0.76 毫米) |
    | 最大速度 | 8,000 RPM |
    | 最大扭矩能力 | 符合DIN 912 12.9 标准 |
    | 材料硬度 | 85 Shore A 硬度,蓝色 |
    | 工作温度范围 | -10°F 至 180°F (-23°C 至 82°C) |

    产品特点和优势


    - 高阻尼性能:采用聚氨酯材料,硬度为85 Shore A,确保了出色的阻尼效果,即使在高速运转时也能减少振动。
    - 零背隙设计:保证了高度的精确性和稳定性,适用于要求严格的工业应用。
    - 高自定义性:三件式设计使得安装和调整变得简单方便,可适用于不同尺寸和类型的轴。
    - 符合环保标准:RoHS3 和 REACH 合规,无有害物质,环保安全。
    - 平衡设计:减少高速旋转时的振动,提高整体设备的稳定性和寿命。

    应用案例和使用建议


    JD21/33-85B 主要应用于工业机械、机器人、自动化系统等领域。为了确保最佳性能,以下是一些使用建议:
    - 在安装前,务必检查两轮毂之间的对齐情况,确保角度偏移、平行偏移和轴向运动均在规定的范围内。
    - 安装时,确保第一轮毂完全紧固后,再将“蜘蛛”插入并安装第二轮毂,然后再次紧固。

    兼容性和支持


    该产品可与多种类型的Ruland轮毂配合使用,适用于英寸和公制尺寸、带键槽或无键槽的应用。制造商Ruland提供了详细的技术支持和安装指导,确保用户能正确安装和维护产品。

    常见问题与解决方案


    - 扭矩滑动:如果使用最小的标准孔径或者轴径较小时,可能会出现扭矩滑动的情况。此时可以考虑增加键槽来增强扭矩承载能力。如需进一步帮助,请联系技术支持。
    - 间隙保持:确保两个轮毂之间保持适当的间隙,避免金属间直接接触,以免造成损坏。

    总结和推荐


    总体而言,Ruland JD21/33-85B 聚氨酯弹性联轴器凭借其优异的性能和多功能性,在高精度和高稳定性要求的工业应用中表现出色。它不仅拥有出色的阻尼性能和零背隙设计,还具有广泛的应用兼容性。对于需要高性能和高可靠性的应用场合,我们强烈推荐使用此产品。

JD21/33-85B参数

参数
零件状态 在售
包装方式 袋装

JD21/33-85B厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

JD21/33-85B数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING JD21/33-85B JD21/33-85B数据手册

JD21/33-85B封装设计

查看详情并下载
Symbol
Footprint
3D Model
