JD12/19-98R

产品分类: 气动/液压/传动设备

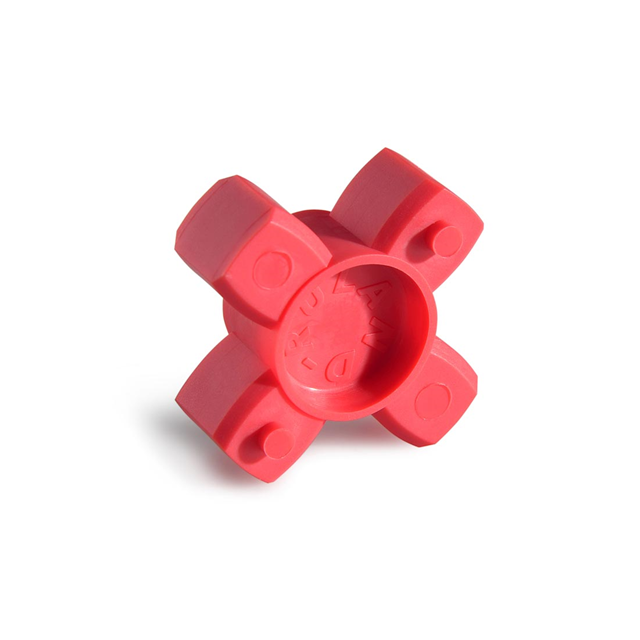

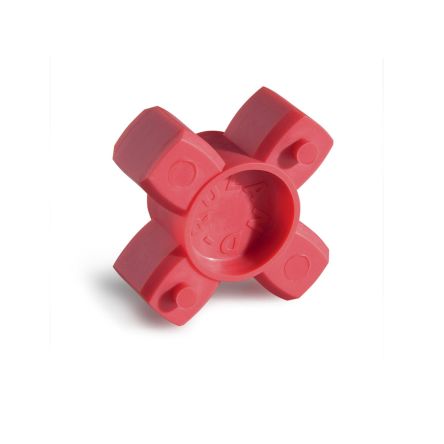

产品描述: Ruland 联轴器弹性体, 用于梅花联轴器, 19.1mm
供应商型号: 4231905
供应商: 海外现货
标准整包数: 2
RULAND MANUFACTURING 气动/液压/传动设备 JD12/19-98R

JD12/19-98R概述


    产品简介




    Ruland JD12/19-98R是一款零背隙弹性联轴器,专为配合Ruland的轮毂设计而开发。它主要应用于高扭矩传输的应用场景,如工业自动化、机器人系统及机械传动等领域。该产品的独特之处在于采用了三件式设计,由两个铝合金轮毂和一个弹性体(称为蜘蛛)组成,从而实现轻量化、低惯性的传动效果。JD12/19-98R的最大转速可达8000转/分钟,且具有极佳的定制灵活性。


    技术参数




    - 外径(OD):0.750英寸 (19.1毫米)
    - 额定扭矩:15英尺磅 (1.70牛米)
    - 角度偏移:0.8度
    - 平行偏移:0.003英寸 (0.08毫米)
    - 扭转刚度:8.8磅英尺/度 (0.99牛米/度)
    - 惯性矩:0.00017磅英尺平方 (4.946×10^-8千克米平方)
    - 轴向运动:0.020英寸 (0.51毫米)
    - 最大速度:8000转/分钟
    - 是否需要完全轴承支撑:是
    - 是否零背隙:是
    - 材料:聚氨酯 98邵氏A 红色
    - 温度范围:-10°F 至 180°F (-23°C 至 82°C)
    - 美国制造


    产品特点和优势




    - 零背隙设计:实现了高精度和低振动,适合高速旋转应用。
    - 材料耐用性:采用98邵氏A硬度的聚氨酯制成,能够在高负载下保持稳定性能。
    - 高度定制化:可与不同规格的轮毂、键槽配合使用,适用范围广泛。
    - 高扭矩传输能力:即使在极端工况下也能保持高效运转。
    - RoHS3 和 REACH 合规:符合环保标准,确保安全无污染。


    应用案例和使用建议




    应用案例

    - 机器人系统:适用于要求精确同步运动的工业机器人。
    - 自动化设备:用于机械臂、传送带等需要频繁启停的应用场景。
    - 测量仪器:在测试设备中提供稳定的动力传输。

    使用建议

    - 在安装前,需确保轴与联轴器的偏移量在规定的范围内,否则可能导致过早损坏。
    - 安装过程中要严格按照说明书步骤进行,以保证零背隙的性能。
    - 当最小标准孔径或轴径不匹配时,建议使用键槽增强扭矩传输能力,避免滑动现象。


    兼容性和支持




    Ruland JD12/19-98R可以与多种规格的轮毂配合使用,适用于各种不同的应用场景。厂商提供全面的技术支持,包括安装指导和故障排除,用户可以通过官方网站或直接联系制造商获取帮助。


    常见问题与解决方案




    1. 问题:安装后发现振动过大。
    - 解决方法:检查各部件是否对齐准确,必要时重新调整安装位置。

    2. 问题:扭矩不足导致设备无法正常运行。
    - 解决方法:确认所选型号是否满足实际需求,如需增强扭矩输出,建议增加键槽配合使用。


    总结和推荐




    Ruland JD12/19-98R以其零背隙、高扭矩传输能力和优异的稳定性,成为工业自动化领域不可或缺的组件。无论是在精度要求极高的场合还是在恶劣环境下均能表现出色,因此强烈推荐使用。

JD12/19-98R参数

参数
长*宽*高 19.1mm*19.1mm*19.1mm
包装方式 袋装

JD12/19-98R厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

JD12/19-98R数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING JD12/19-98R JD12/19-98R数据手册
