ENSP30-6MM-A

产品分类: 气动/液压/传动设备

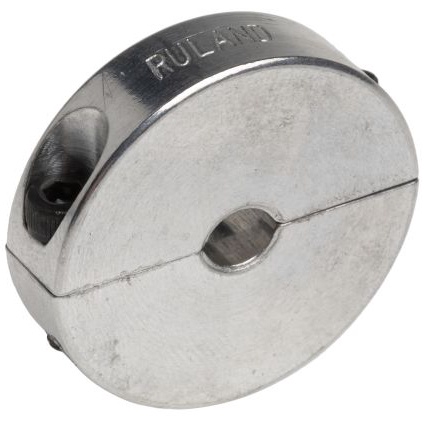

产品描述: Ruland 轴环, 6mm轴直径, 两件, 夹紧螺丝, 铝, 30mm外径, 8mm宽度
供应商型号: 1746716
供应商: 海外现货
标准整包数: 1
RULAND MANUFACTURING 气动/液压/传动设备 ENSP30-6MM-A

ENSP30-6MM-A概述


    产品简介


    Ruland ENSP30-6MM-A薄型线性轴衬
    Ruland ENSP30-6MM-A是一款两件式薄型线性轴衬,适用于多种工业和机械应用场合。它具有6mm的孔径、30mm的外径和8mm的宽度,能够轻松安装在狭窄的空间内。该轴衬采用铝材料制成,通过夹紧方式固定在轴上,无须损坏轴表面即可实现方便拆卸和无限次调整。它通常用于引导、定位、停止、固定和其他组件对齐等应用。

    技术参数


    - 孔径(B1): 6mm,公差+0.050mm / +0.012mm
    - 外径(OD): 30mm
    - 外径间隙(C)最大值: 32.25mm
    - 宽度(W): 8mm,公差+0.076mm / -0.254mm
    - 推荐间隙: 1.60mm
    - 夹紧螺钉: M3 x 10合金钢螺钉
    - 六角扳手尺寸: 2.5mm
    - 螺钉表面处理: 黑氧化
    - 座力扭矩: 2.1 Nm
    - 螺钉位置(R): 12.00mm
    - 螺钉数量: 2个
    - 材料规范: 2024-T351铝合金棒材
    - 重量: 0.032800磅
    - 制造商: Ruland Manufacturing
    - 产地: 美国
    - 工作温度范围: -40°F到225°F (-40°C到107°C)
    - UPC代码: 634529139349
    - 关税代码: 8483.60.8000
    - 美国统一编码分类: 31162811

    产品特点和优势


    Ruland ENSP30-6MM-A的窄边设计减少了重量,使得它能够在受限空间内高效使用。该轴衬具有出色的夹紧能力,无需损害轴表面,便于拆卸和重复调整。尤其在需要高度对准的应用中,比如作为承载面、机械停止面或者用于固定齿轮或轴承时,它的面与孔径的垂直度误差(TIR为±0.05mm)是关键指标之一。此外,通过专有的制造工艺,该轴衬能够保持卓越的配合精度、表面光洁度和抓持力。

    应用案例和使用建议


    使用场景
    ENSP30-6MM-A适用于各种机械设备,特别是在需要精确对准和轻量化设计的应用中。例如,它可以用于电机驱动系统中的轴对准、机床中的工具固定和机械臂中的关节固定。
    使用建议
    - 安装前务必清洁轴和轴衬的接触面,以确保最佳的配合。
    - 安装时要保持轴衬两半之间的推荐间隙(1.60mm),并使用2.5mm的扭矩扳手将螺钉拧至规定的座力扭矩(2.1 Nm)。
    - 建议在轴上涂抹少量润滑油,以减少摩擦和磨损。

    兼容性和支持


    ENSP30-6MM-A轴衬的设计使其可以与不同直径的轴配合使用。Ruland公司提供详尽的技术支持文档和安装指南,帮助用户正确安装和维护产品。如有任何疑问,可联系Ruland官方客服获取进一步的帮助。

    常见问题与解决方案


    - 问题: 螺钉难以拆卸
    - 解决方案: 检查是否有足够的润滑,必要时使用适当的润滑剂。

    - 问题: 轴衬对齐不准
    - 解决方案: 重新检查轴和轴衬的安装,确保符合所有公差要求。

    总结和推荐



    总结


    Ruland ENSP30-6MM-A是一款高精度、高可靠性的薄型线性轴衬,特别适合在空间受限且需要高精度对准的应用场合。其独特的设计和优异的性能使其在市场上具有显著的竞争优势。
    推荐
    鉴于其出色的性能和广泛的应用范围,我们强烈推荐Ruland ENSP30-6MM-A轴衬用于需要高度对准和轻量化的应用场景。

ENSP30-6MM-A参数

参数
长*宽*高 8mm(宽度)
包装方式 袋装

ENSP30-6MM-A厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

ENSP30-6MM-A数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING ENSP30-6MM-A ENSP30-6MM-A数据手册

ENSP30-6MM-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 139.776
5+ ¥ 133.6474
10+ ¥ 129.7312
库存: 0
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
